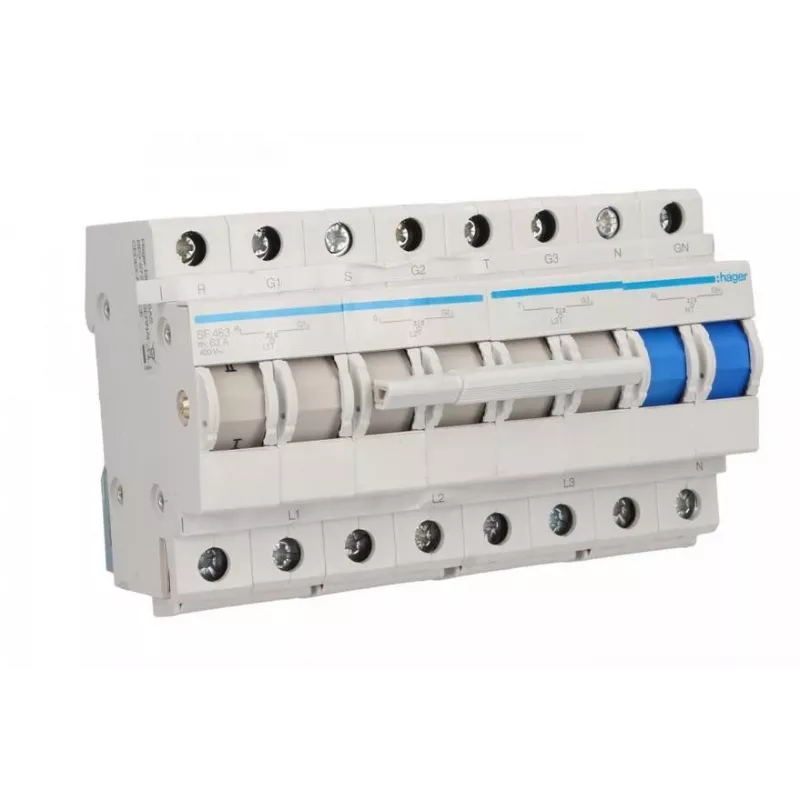

HAGER SF463 Modulinis galios jungiklis 4 polių 63A 400V AC I-0-II

HAGER SF463 yra patikimas modulinis galios jungiklis, skirtas perjungti tarp dviejų maitinimo šaltinių arba atjungti trifazę grandinę su neutraliu laidininku. Šis 4 polių (3P+N) įrenginys su I-0-II padėtimis užtikrina aiškų matomą pertraukimą ir rankinį valdymą, todėl tinka įvairioms pramoninėms ir komercinėms elektros instaliacijoms.

Kam jis skirtas

Šis jungiklis yra idealus elektrikams, skydų gamintojams ir objektų prižiūrėtojams, kuriems reikia patikimo perjungimo arba atjungimo įrenginio skirstomuosiuose skyduose, valdymo spintose ar mašinų maitinimo grandinėse. Jis tinka programoms, reikalaujančioms matomo pertraukimo ir rankinio valdymo, pavyzdžiui, generatoriaus perjungimui, variklio atjungimui ar maitinimo šaltinio pasirinkimui.

Pagrindiniai privalumai

• 4 polių (3P+N) konfigūracija su I-0-II padėtimis – dviejų šaltinių perjungimui arba atjungimui.
• 63 A vardinė srovė ir 400 V AC vardinė įtampa – tinka sunkioms grandinėms.
• Kompaktiškas modulinis dizainas: tik 4 moduliai (70 mm) pločio, montuojamas ant standartinės DIN bėgelio.
• Rankinis valdymas su aiškia padėties indikacija – saugiam perjungimui.
• Didelis elektrinis patvarumas: 10 000 ciklų; mechaninis patvarumas: 20 000 ciklų.
• Prijungimo galia iki 25 mm² standžiam arba 16 mm² lanksčiam laidui.
• IP20 apsauga priekyje (IP40 su gnybtų dangteliais) – tinka vidaus montavimui.
• Atitinka IEC/EN 60947-3 žemos įtampos skirstyklų reikalavimus.

Specifikacijos

• Polių skaičius: 4 (3P+N)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Perjungimo padėtys: I-0-II
• Montavimas: DIN bėgelis
• Modulio plotis: 4 moduliai (70 mm)
• Valdymo tipas: rankinis
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Trumpojo jungimo atsparumo srovė (Icw): 1,5 kA (1 s)
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Prijungimo galia (lankstus laidas): 16 mm²
• Prijungimo galia (standus laidas): 25 mm²
• Apsaugos laipsnis: IP20 (priekis), IP40 (su gnybtų dangteliais)
• Darbinė temperatūra: nuo -20 iki +50 °C
• Laikymo temperatūra: nuo -40 iki +70 °C
• Standartas: IEC/EN 60947-3
• Dažnis: 50/60 Hz

Patarimai

Prieš montuodami visada patikrinkite, ar apkrovos srovė ir įtampa atitinka jungiklio vardines vertes. Jei reikia IP40 apsaugos, naudokite gnybtų dangtelius. Generatoriaus perjungimo atveju įsitikinkite, kad neutralaus laidininko perjungimas atitinka vietinius reglamentus. Montuokite jungiklį gerai vėdinamame korpuse, kad neviršytumėte darbinės temperatūros ribų.
