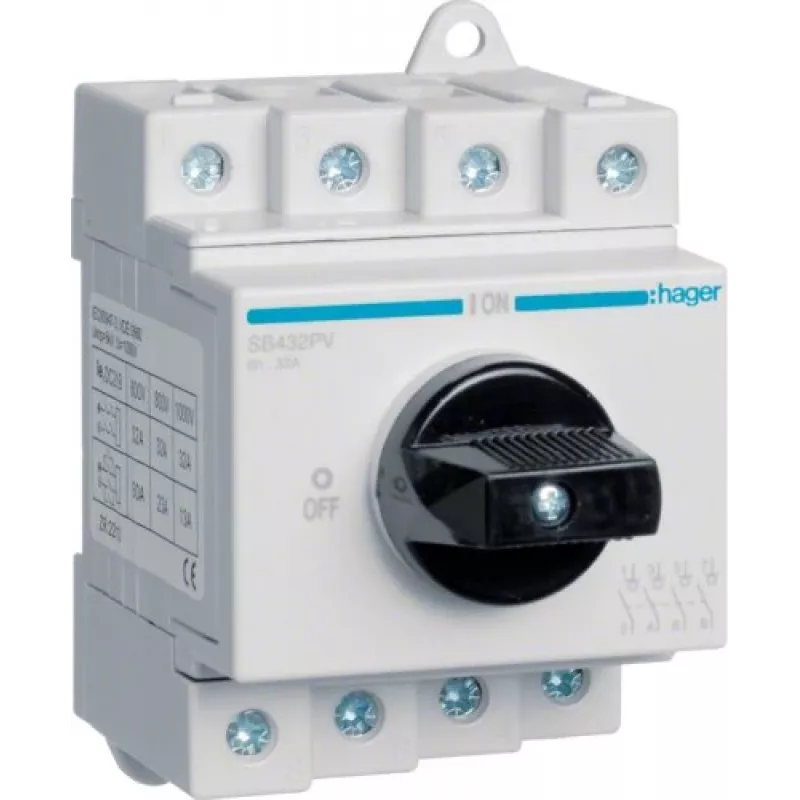

Hager SB432PV modulinis PV atjungiklis, 4 poliai, 32A, 1000VDC

Saulės elektrinių montuotojai ir elektros rangovai žino, kad saugus fotovoltinių grandinių atjungimas yra būtinas tiek techninei priežiūrai, tiek avariniam išjungimui. Hager SB432PV – tai modulinis nuolatinės srovės atjungiklis, specialiai sukurtas PV sistemoms. Jis užtikrina patikimą perjungimą esant iki 1000VDC įtampai ir iki 32A srovei. Keturių polių konstrukcija ir kompaktiškas 4 modulių plotis leidžia lengvai integruoti į standartinius DIN bėgio skirstomuosius skydus.

Pagrindinės specifikacijos

• Polių skaičius: 4P
• Vardinė srovė: 32A
• Vardinė įtampa: 1000VDC
• Paskirtis: fotovoltinės (PV) sistemos
• Tvirtinimas: DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekinė dalis (korpuse)
• Modulio plotis: 4 moduliai
• Perjungimo galia: 32A esant 1000VDC (DC-21B)
• Darbinė temperatūra: nuo -25 iki 70 °C
• Gnybtų talpa: 1,5–35 mm² (standūs laidai), 1,5–25 mm² (lankstūs laidai)
• Atitiktis standartams: IEC/EN 60947-3
• Elektrinis tarnavimo laikas: 1500 ciklų
• Mechaninis tarnavimo laikas: 10000 ciklų
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Trumpojo jungimo srovė: 10 kA (1 s)
• Gnybtų tipas: varžtiniai gnybtai

Kodėl verta rinktis

SB432PV sukurtas atitikti griežtus PV sistemų saugos reikalavimus. Aukšta nuolatinės srovės įtampos klasė užtikrina saugų atjungimą esant apkrovai, o tvirta konstrukcija ir platus darbinės temperatūros diapazonas leidžia naudoti lauko ir pramoninėse aplinkose. Varžtiniai gnybtai priima laidus iki 35 mm², todėl montavimas yra lankstus.

Kam tinka

• Nuolatinės srovės atjungimas gyvenamųjų ir komercinių saulės elektrinių įrenginiuose
• Kombinuotųjų dėžių ir stringų inverterių grandinės
• Techninės priežiūros ir avarinio išjungimo grandinės
• Integracija į saulės PV sistemų skirstomuosius skydus

Naudojimo patarimai

Atjungiklį montuokite DIN bėgyje, užtikrindami, kad priekinė dalis būtų apsaugota nuo dulkių ir vandens purslų (IP40). Naudokite tinkamo skerspjūvio laidus ir priveržkite varžtus pagal gamintojo nurodytą sukimo momentą. Reguliariai tikrinkite atjungiklio veikimą, kad užtikrintumėte ilgalaikį patikimumą.

Patarimas: prieš atlikdami bet kokius priežiūros darbus, įsitikinkite, kad atjungiklis yra visiškai išjungtas ir nėra įtampos. Laikykitės gamintojo nurodymų ir vietinių elektros instaliacijos taisyklių.
