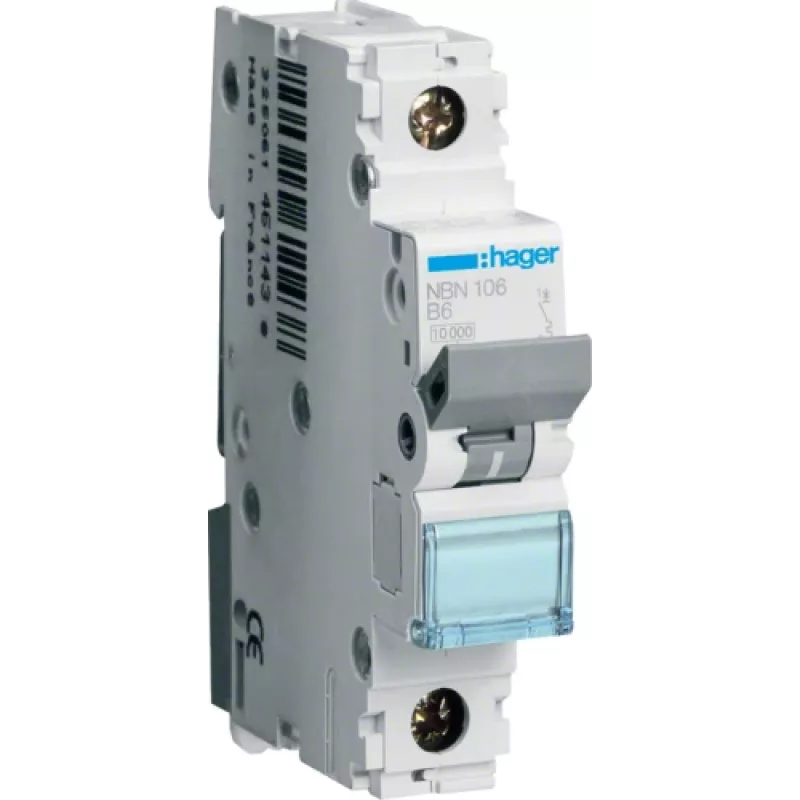

Automatinis jungiklis Hager NBN106 1P, 6 A, 50–60 Hz, 17,5 mm pločio

Hager NBN106 yra vienpolis (1P) miniatiūrinis automatinis jungiklis, skirtas vienfazėms grandinėms apsaugoti nuo perkrovų ir trumpųjų jungimų. Įrenginys sukurtas montuoti ant DIN bėgelio, jo korpusas kompaktiškas – tik 17,5 mm pločio, todėl taupo vietą skirstomuosiuose skyduose. Idealiai tinka gyvenamosioms ir lengvosios komercinės paskirties elektros instaliacijoms, kai reikalinga patikima apsauga ir paprastas integravimas su kitais moduliniais įrenginiais.

Pagrindinės techninės charakteristikos

• Tipas: vienpolis (1P) miniatiūrinis automatinis jungiklis
• Vardinė srovė: 6 A
• Dažnis: 50–60 Hz
• Pločio modulis: 17,5 mm (1 modulis)
• Matmenys: plotis 17,5 mm, gylis 70 mm, aukštis 83 mm
• Montavimas: ant DIN bėgelio
• Apsauga: nuo perkrovos ir trumpojo jungimo

Kaip naudoti

Sumontuokite Hager NBN106 ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Fazinį laidą prijunkite prie linijos gnybto, o apkrovos laidą – prie apkrovos gnybto, užtikrindami tinkamą priveržimo momentą. Patikrinkite, ar jungiklis atitinka sistemos maitinimo parametrus (AC, 50–60 Hz) ir ar 6 A vardinė srovė tinka grandinės projektui. Sujungę perjunkite jungiklį į ĮJUNGTA padėtį ir patikrinkite, ar apsaugota grandinė veikia tinkamai.

Rekomendacijos

Naudokite NBN106 grandinėms, kurioms tinka 6 A vardinė apsauga; derinkite su aukštesnės ir žemesnės pakopos apsaugos įrenginiais, kad būtų užtikrintas selektyvumas. Periodiškai atlikite vizualinę apžiūrą ir funkcinius bandymus pagal vietinius reglamentus. Montavimą ir priežiūrą patikėkite kvalifikuotiems specialistams.
