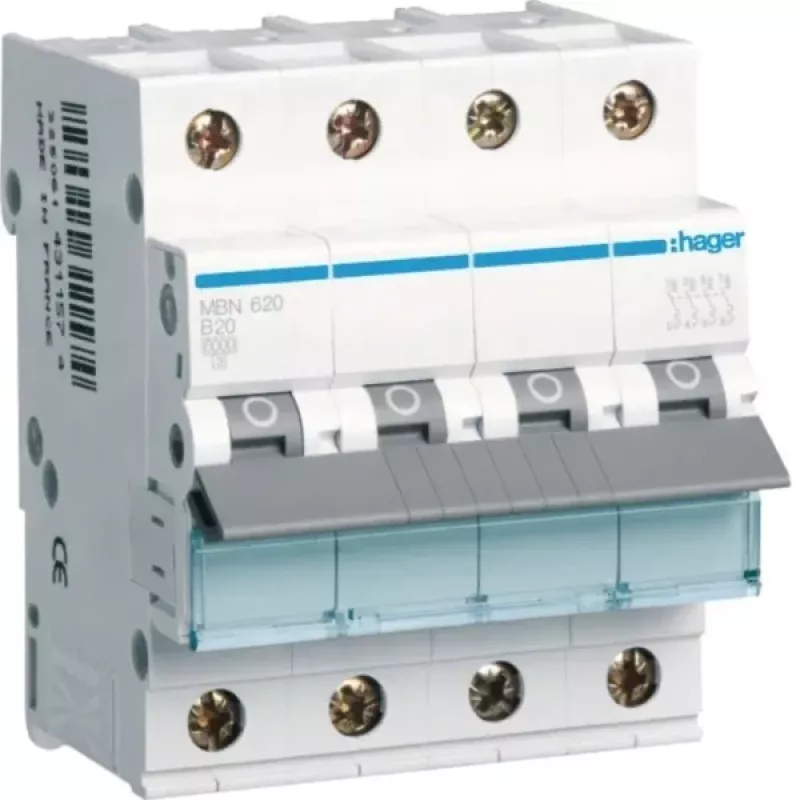

Hager MBN620 3P+N B-20A 6kA automatinis jungiklis

Elektros skirstymo spintų projektuotojams ir montuotojams, dirbantiems su trifaziais tinklais, reikia apsaugos, kuri veiktų patikimai ir tilptų kompaktiškai. Hager MBN620 – tai 3P+N automatinis jungiklis su B charakteristika, skirtas 20 A vardiniam srovės stipriui ir 6 kA trumpojo jungimo nutraukimo galiai.

Kodėl verta rinktis

• 3P+N konfigūracija apsaugo visas tris fazes ir nulį vienu metu – nereikia papildomų prietaisų.
• B charakteristika užtikrina greitą suveikimą esant vidutinėms perkrovoms, tinka bendros paskirties apkrovoms.
• 6 kA nutraukimo galia padengia tipinius trumpojo jungimo srovės lygius.
• Kompaktiškas 4 modulių plotis taupo vietą DIN bėgelyje.
• Plačios gnybtų galimybės (1–25 mm² standus, 1–16 mm² lankstus) palengvina montavimą.

Techniniai duomenys

• Polių skaičius: 3P+N
• Vardinė srovė: 20 A
• Suveikimo charakteristika: B
• Trumpojo jungimo nutraukimo galia (Icn): 6 kA
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulių plotis: 4 moduliai
• Apsaugos laipsnis: IP20
• Elektrinis ilgaamžiškumas: 20000 ciklų
• Mechaninis ilgaamžiškumas: 20000 ciklų
• Gnybtų talpa (standus): 1–25 mm²
• Gnybtų talpa (lankstus): 1–16 mm²
• Atitinka standartą: EN 60898-1
• Jungties tipas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki 70 °C
• Sandėliavimo temperatūra: -40 iki 80 °C
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 4 kV

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, projektuotojams ir techninės priežiūros specialistams, kurie įrenginėja ar modernizuoja gyvenamųjų, komercinių ar pramoninių pastatų elektros skirstymo spintas. Jis puikiai tinka trifazėms grandinėms su nuliniu laidu, kuriose naudojamos standartinės apkrovos: apšvietimas, rozetės, nedideli varikliai.

Naudojimas

Sumontuokite jungiklį ant DIN bėgelio skirstymo spintoje. Prijunkite fazinius laidus prie 1, 2, 3 gnybtų, o nulinį – prie N gnybto. Įsitikinkite, kad laidas atitinka gnybtų talpą. Priveržkite varžtus reikiamu momentu. Patikrinkite, ar grandinė neveikia, ir tik tada įjunkite maitinimą.

Patarimas: prieš montuodami visada išjunkite maitinimą ir patikrinkite, ar nėra įtampos. Periodiškai tikrinkite jungiklio būklę ir, esant reikalui, atlikite bandymus pagal galiojančius reglamentus. Hager MBN620 užtikrins ilgalaikę apsaugą ir patikimumą.
