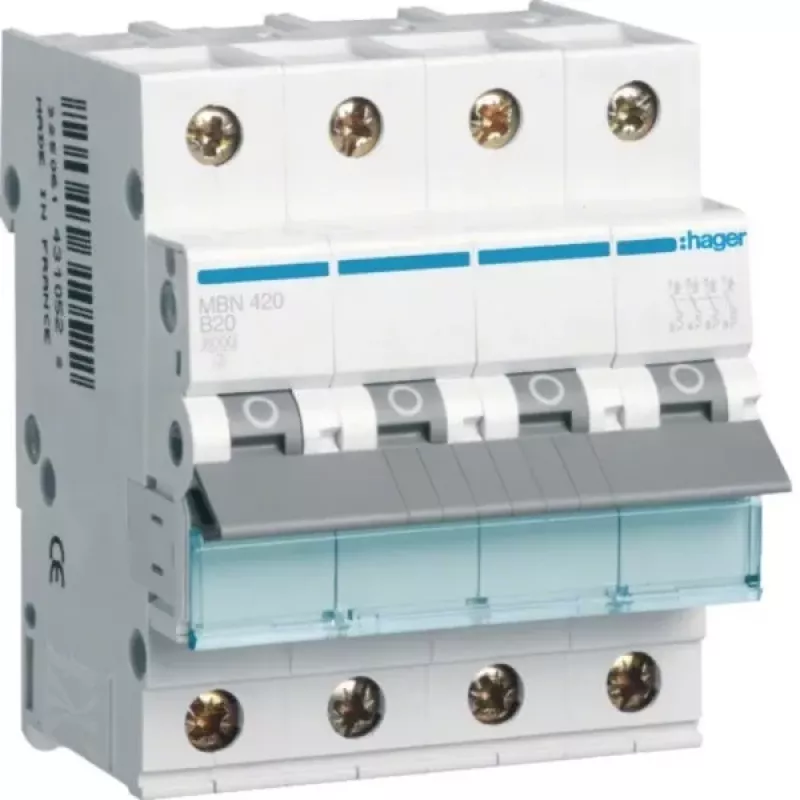

Hager MBN420 keturpolinis automatinis jungiklis B charakteristikos 20A 6kA

Kai trijų fazių linijoje reikia patikimos apsaugos nuo perkrovos ir trumpojo jungimo, sprendimas telpa keturiuose moduliuose – Hager MBN420 modulinis automatinis jungiklis su B charakteristika. Šis keturpolis įtaisas skirtas 20 A vardinei srovei ir 6 kA trumpojo jungimo atjungimo gebai, todėl užtikrina stabilų grandinės apsaugą tiek gyvenamosiose, tiek komercinėse sistemose.

Kodėl verta rinktis Hager MBN420

• Keturpolė konstrukcija – skirta trifazėms grandinėms apsaugoti.
• B charakteristika – optimali bendros paskirties apkrovoms, tokioms kaip apšvietimas, rozetės, nedideli varikliai.
• 20 A vardinė srovė – tinkama vidutinio galingumo grandinėms.
• 6 kA atjungimo geba – patikima apsauga esant trumpajam jungimui.
• Montavimas ant DIN bėgelio – standartinis sprendimas skirstomiesiems skydams.
• Sraigtiniai gnybtai – patogus ir saugus laidų prijungimas.

Kam skirtas

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kurie dirba su trifazėmis sistemomis ir ieško ilgaamžio, standartus atitinkančio apsaugos įtaiso. Tinka tiek naujiems įrenginiams, tiek esamų skydų modernizavimui.

Pagrindinės techninės charakteristikos

• Polių skaičius: 4
• Atjungimo charakteristika: B
• Vardinė srovė: 20 A
• Vardinė trumpojo jungimo atjungimo geba (Icn): 6 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: sraigtiniai
• Gnybtų talpa standiesiems laidininkams: 1–25 mm²
• Gnybtų talpa lankstiesiems laidininkams: 1–16 mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki 70 °C
• Standartas: EN 60898-1
• Energijos ribojimo klasė: 3
• Elektros mechaninis patvarumas: 20 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Modulių plotis: 4 moduliai (70 mm)

Naudojimas

Sumontuokite jungiklį ant DIN bėgelio skirstomajame skydelyje. Prieš atlikdami bet kokius darbus, įsitikinkite, kad grandinė yra atjungta nuo maitinimo. Prijunkite fazinius ir nulinius laidus prie atitinkamų gnybtų, tvirtai užveržkite sraigtus. Rekomenduojama, kad montavimą atliktų kvalifikuotas elektrikas, laikydamasis vietinių elektros įrenginių taisyklių.

Patarimas: prieš montuodami patikrinkite, ar kabelio skerspjūvis atitinka 20 A srovę ir vietinius reikalavimus. Periodiškai tikrinkite jungiklio būseną – tai padės išvengti netikėtų atjungimų gamybinėje aplinkoje.
