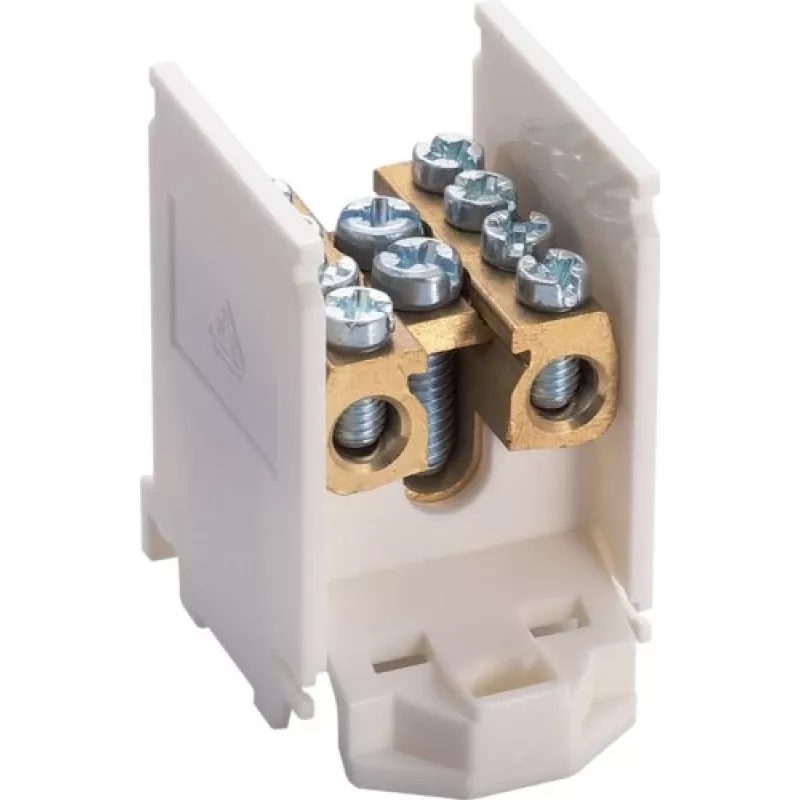

HAGER Main Line Terminal K03SN 1-polis 1x25/4x16 mm² pilkas

Užtikrinkite patikimą ir efektyvų elektros energijos paskirstymą su HAGER K03SN pagrindinės linijos gnybtu. Šis vienpolis gnybtas, skirtas 100 A ir 400 V vardiniams dydžiams, leidžia prijungti vieną 25 mm² pagrindinį laidininką ir keturis 16 mm² atšakos laidininkus, taip užtikrinant lanksčią ir tvirtą instaliaciją.

Privalumai

• Didelis vardinė srovė – 100 A, tinkama reiklioms elektros sistemoms.
• Palaiko didelius laidininkų skerspjūvius: 1 x 25 mm² pagrindinis, 4 x 16 mm² atšakiniai.
• Universalus montavimas: ant DIN bėgelio (TS 35) arba varžtais.
• Ilgas tarnavimo laikas dėl atsparaus poliamido (PA) korpuso ir plačios darbinės temperatūros diapazono nuo -25 °C iki +100 °C.

Kam skirta

Šis gnybtas idealiai tinka profesionaliems elektrikams, inžinieriams ir įmonėms, kurios projektuojia, montuoja ar prižiūri elektros skirstymo sistemas, ypač ten, kur reikalingas didelis srovės stipris ir patikimas sujungimas. Jis puikiai tinka pramoninėse, komercinėse ir gyvenamosiose instaliacijose.

Techninė specifikacija

• Polių skaičius: 1
• Vardinė įtampa: 400 V
• Vardinė srovė: 100 A
• Prijungimo tipas: varžtinis
• Izoliacijos medžiaga: poliamidas (PA)
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Vardinė impulsinė įtampa: 4 kV
• Nuėmimo ilgis: 14 mm
• Priveržimo momentas: 2,5 Nm
• Darbinė temperatūra: -25 °C iki +100 °C
• Laidininkų suderinamumas: vientisieji, daugiasluoksniai, smulkiai daugiasluoksniai su įvore
• Patvirtinimai: VDE

Naudojimas

Montuokite gnybtą ant DIN bėgelio arba tvirtinkite varžtais. Nuimkite 14 mm izoliacijos nuo laidininkų, įkiškite juos į atitinkamas vietas ir priveržkite varžtus 2,5 Nm momentu. Dėl universa­laus dizaino jis lengvai integruojamas į esamas sistemas.

Patarimas: Norėdami užtikrinti ilgaamžiškumą ir saugumą, reguliariai tikrinkite priveržimo momentą ir venkite perkrovos, viršijančios 100 A.
