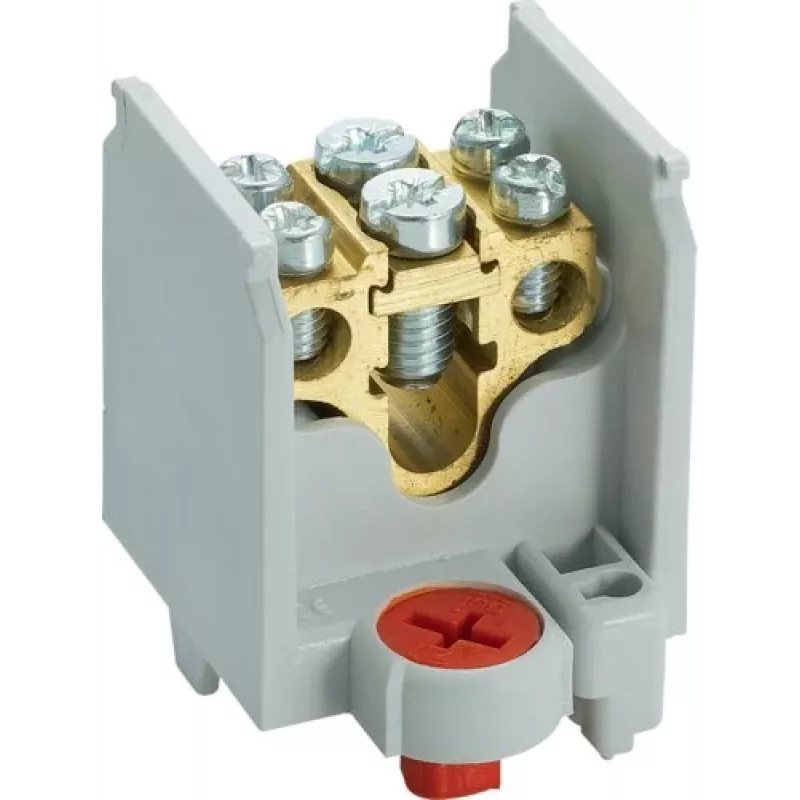

Hager Main Line Branch Terminal Block 1x35mm² K64

Skirstomųjų skydų montuotojams ir pramoninių valdymo spintų projektuotojams, kuriems reikia patikimai atšakoti didelės galios magistralinį laidininką, Hager K64 yra skirta būtent tokiai užduočiai. Šis gnybtų blokas leidžia vienu metu prijungti iki šešių mažesnių grandinių, išlaikant tvarkingą ir saugią instaliaciją.

Kodėl verta rinktis K64

Kompaktiškas korpusas ir tvirta konstrukcija užtikrina ilgaamžiškumą net intensyvaus naudojimo sąlygomis. 125 A nominalioji srovė ir 690 V AC nominalioji įtampa leidžia naudoti įvairiose elektros sistemose. Gnybtai su varžtais užtikrina patikimą kontaktą tiek su standžiais, tiek su lanksčiais laidininkais.

Techninės specifikacijos

• Gaminio tipas: magistralinės linijos atšakos gnybtų blokas
• Polių skaičius: 1
• Magistralinio laidininko skerspjūvis, standus: 10–35 mm²
• Magistralinio laidininko skerspjūvis, lankstus: 6–35 mm²
• Atšakos laidininko skerspjūvis, standus: 1,5–16 mm²
• Atšakos laidininko skerspjūvis, lankstus: 1,5–16 mm²
• Atšakos išėjimų skaičius: 6
• Nominalioji srovė: 125 A
• Nominalioji įtampa: 690 V AC
• Trumpojo jungimo srovės atsparumas: 20 kA (1 s)
• Montavimo tipas: DIN bėgelis (TS35) arba varžtinis tvirtinimas
• Prijungimo tipas: varžtiniai gnybtai
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: alavuotas žalvaris
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +70 °C
• Standartai: IEC/EN 60947-7-1

Kam tinka

• Gyvenamųjų ir komercinių pastatų skirstomieji skydai
• Pramoninės valdymo spintos
• Mašinų elektros instaliacija, kai viena maitinimo linija turi būti išskaidyta į kelias atšakas

Naudojimo patarimai

Blokas montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais tiesiai prie skydo. Skirta naudoti sausose, uždarose patalpose (IP20).

Patarimas: prieš montuodami įsitikinkite, kad magistralinio laidininko skerspjūvis atitinka gnybtų specifikaciją, o varžtus priveržkite rekomenduojamu momentu – taip užtikrinsite ilgaamžį ir saugų kontaktą.
