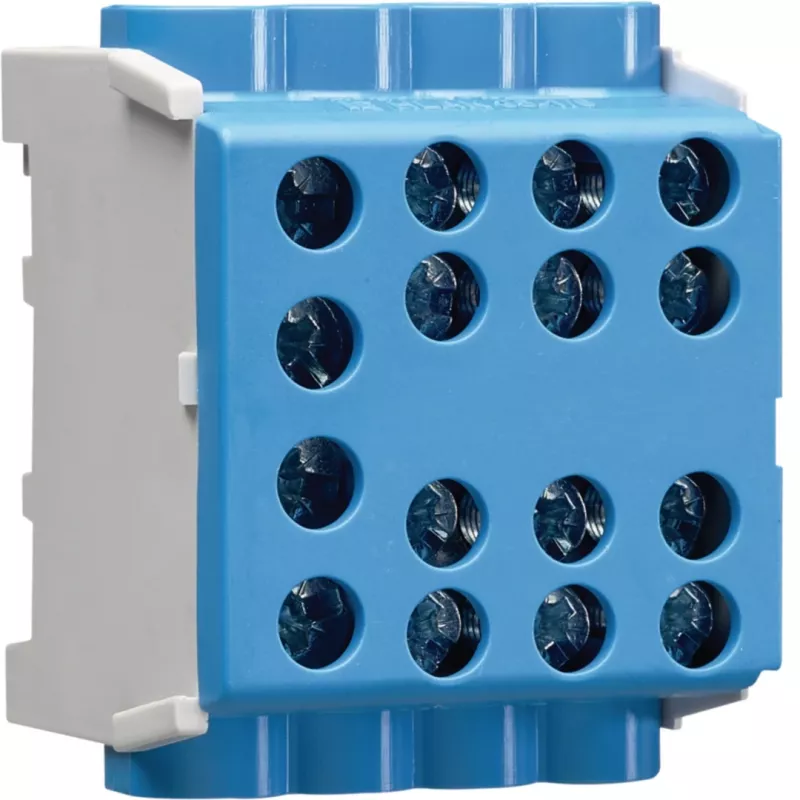

HAGER KH35N8 pagrindinės linijos atšakos gnybtas 1-polis 125A/63A

125 A pagrindinei linijai ir 63 A atšakos linijai – HAGER KH35N8 atšakos gnybtas viename poliuje atlieka didelės srovės paskirstymą nereikalaujant pjauti pagrindinio laidininko.

Kam skirtas

Šis 1-polio pagrindinės linijos atšakos gnybtas skirtas pramonės ir komercijos elektros skirstymo spintoms, kuriose reikia atšakoti nuo pagrindinio laidininko į mažesnį atšakos laidininką. Sprendimas tinka montuotojams ir techninės priežiūros komandoms, kurioms svarbus greitas, pakartojamas ir ilgaamžis sujungimas.

Privalumai

• Pagrindinės linijos vardinė srovė iki 125 A, atšakos linijos – iki 63 A
• Pagrindinėje pusėje priima standžiuosius arba lanksčiuosius laidininkus nuo 6 iki 35 mm², atšakos pusėje – nuo 1,5 iki 16 mm²
• Sraigtiniai gnybtai užtikrina patikimą mažos varžos kontaktą
• Montuojamas ant standartinės 35 mm DIN bėgelio arba tvirtinamas varžtais
• Halogenų neturintis poliamido korpusas, pilkos spalvos

Techniniai duomenys

• Vardinė darbinė įtampa: 400 V AC / 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Priveržimo momentas: 4 Nm (pagrindinė linija), 2 Nm (atšakos linija)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki 70 °C
• Atitinka standartą: IEC/EN 60947-7-1

Naudojimas

Gnybtas tvirtinamas ant 35 mm DIN bėgelio arba varžtais, po to į pagrindinę pusę įkišami 6–35 mm² laidininkai ir priveržiami 4 Nm momentu, o į atšakos pusę – 1,5–16 mm² laidininkai su 2 Nm momentu. Prieš įjungiant maitinimą, rekomenduojama patikrinti kontaktų priveržimą ir atitiktį projektinėms schemoms.

Patarimas: didelės srovės grandinėse visada naudokite momentinį raktą – 4 Nm ir 2 Nm reikšmės yra nurodytos gamintojo ir užtikrina ilgaamžį kontaktą. Periodiškai patikrinkite priveržimą po pirmųjų eksploatacijos valandų, ypač ten, kur yra vibracija ar temperatūros svyravimai.
