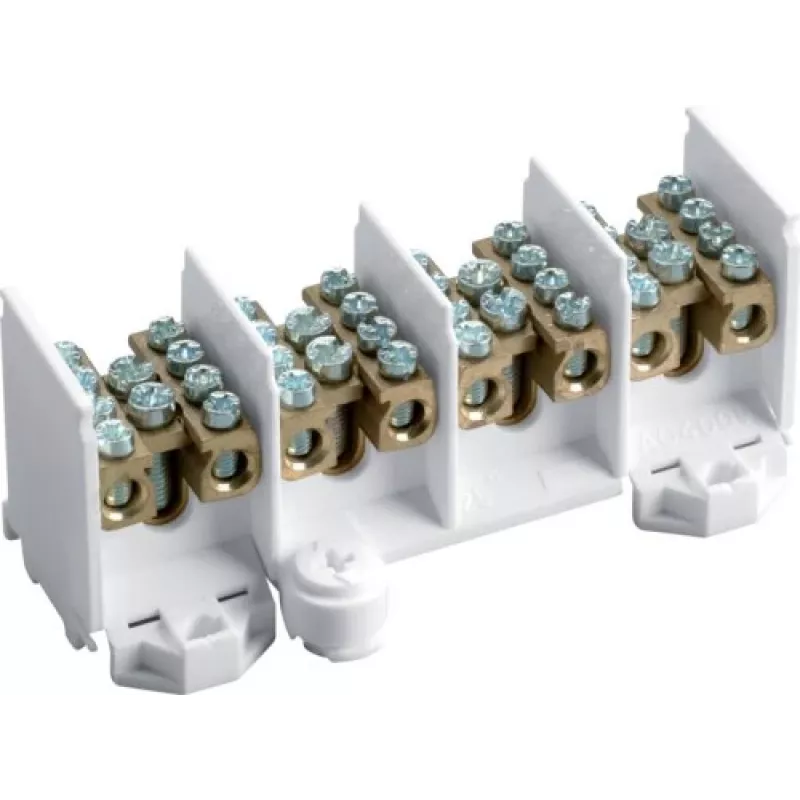

Hager K28N 4 polių magistralės gnybtų blokas 25/4x16 mm² pilkas

Elektros skirstymo spintose dažnai trūksta tvirto ir aiškaus sujungimo taško, kai reikia paskirstyti maitinimą nuo pagrindinio 25 mm² laidininko keturioms 16 mm² atšakoms. Hager K28N magistralės gnybtų blokas išsprendžia šią problemą: jis užtikrina patikimą 4 polių sujungimą, atitinkantį IEC/EN 60947-7-1 reikalavimus.

Privalumai, svarbūs profesionalams

• 4 polių konstrukcija leidžia paskirstyti tris fazes ir nulį viename kompaktiškame bloke.
• Vienas 25 mm² įėjimas ir keturi 16 mm² išėjimai – optimalus sprendimas šakoti pagrindinę liniją.
• 100 A nominalioji srovė ir 690 V AC nominalioji įtampa užtikrina ilgaamžiškumą ir atsparumą perkrovoms.
• Montuojamas ant DIN bėgelio (TS35) arba tvirtinamas varžtais – lankstus įrengimas bet kurioje skirstymo spintoje.
• Žalvariniai varžtiniai gnybtai su 3,5 Nm (pagrindinis) ir 2,5 Nm (atšakos) priveržimo momentu garantuoja patikimą kontaktą.
• Poliamido korpusas, IP20 apsaugos laipsnis ir UL94-V0 degumo klasė – saugus naudojimas pramoninėje aplinkoje.

Kam skirtas

Šis gnybtų blokas skirtas elektrikams, inžinieriams ir techninės priežiūros specialistams, kurie projektuojа, montuoja ar prižiūri elektros skirstymo spintas. Jis puikiai tinka tiek naujose instaliacijose, tiek rekonstruojant esamas sistemas, kur reikia patikimo ir tvarkingo pagrindinės linijos paskirstymo.

Pagrindinės specifikacijos

• Gaminio tipas: magistralės gnybtų blokas
• Polių skaičius: 4
• Pagrindinio laidininko skerspjūvis: 1 x 25 mm²
• Atšakos laidininko skerspjūvis: 4 x 16 mm²
• Nominalioji srovė: 100 A
• Nominalioji įtampa: 690 V AC
• Nominalioji impulsinė atsparumo įtampa: 8 kV
• Montavimas: DIN bėgelis TS35 arba varžtinis
• Jungties tipas: varžtiniai gnybtai
• Gnybtų medžiaga: žalvaris
• Korpuso medžiaga: poliamidas (PA)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +70 °C
• Standartai: IEC/EN 60947-7-1
• Spalva: pilka
• Priveržimo momentas pagrindiniam gnybtui: 3,5 Nm
• Priveržimo momentas atšakų gnybtams: 2,5 Nm
• Degumo klasė: UL94-V0

Naudojimas kasdienėje veikloje

Įrenkite K28N skirstymo spintoje, kad sukurtumėte tvarkingą ir saugią pagrindinių maitinimo linijų sujungimo vietą. Varžtiniai gnybtai priima standžius arba lanksčius laidininkus, o aiškus žymėjimas padeda identifikuoti kiekvieną polių. Pilkas korpusas dera su standartiniais elektros spintų korpusais.

Pabaigai

Patarimas: prieš montuodami įsitikinkite, kad laidininkų skerspjūviai atitinka gnybtų specifikacijas, ir visada laikykitės nurodytų priveržimo momentų – tai užtikrins ilgalaikį ir saugų kontaktą. Hager K28N atitinka IEC/EN 60947-7-1 standartą.
