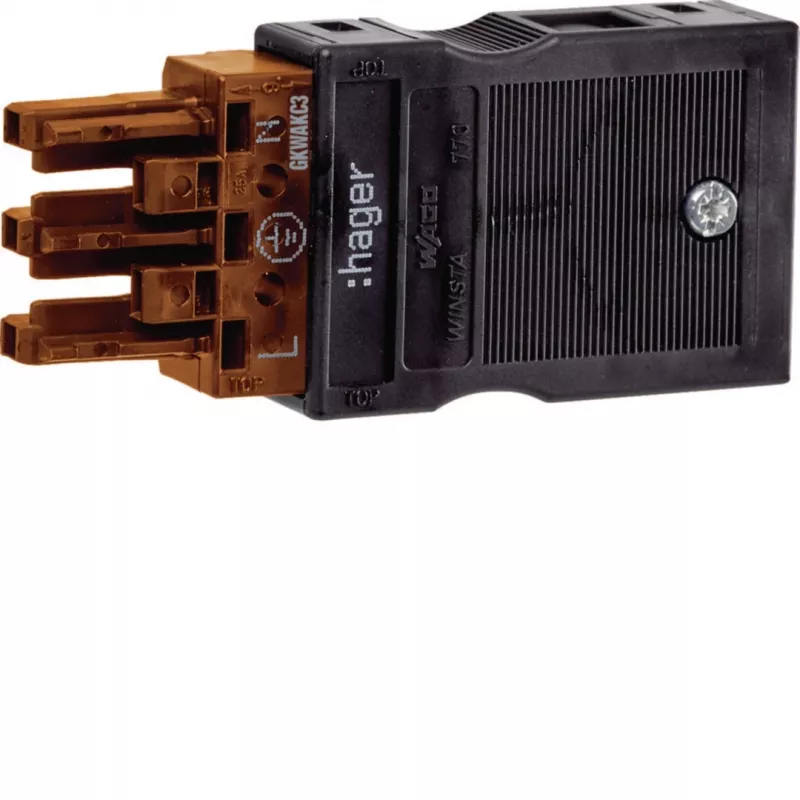

Hager įvesties lizdas Wago Winsta GKWAKC3 Code S 3 polių (GKWAKC3)

Hager GKWAKC3 – tai 3 polių įvesties lizdas, skirtas 250 V AC ir 16 A vardiniams parametrams, su S kodavimu perjungtos fazės grandinėms. Naudojant Wago Winsta Mini jungčių sistemą ir push-in CAGE CLAMP® technologiją, laidų prijungimas tampa greitas ir patikimas.

Privalumai

• 3 polių įvesties lizdas su S kodavimu, užtikrinančiu, kad bus prijungta tik perjungtos fazės grandinė.
• Push-in CAGE CLAMP® technologija leidžia prijungti laidininkus be įrankių – taupomas laikas montuojant.
• Halogenų neturintis poliamido (PA) korpusas juodos spalvos, atsparus degimui pagal UL94 V-0.
• Mechaninis fiksavimas užtikrina patikimą ir ilgaamžį sujungimą.
• Kompaktiškas dizainas, pritaikytas montuoti įrenginiuose arba skydeliuose.

Techninė specifikacija

• Jungčių sistema: Wago Winsta Mini
• Jungties tipas: įvesties lizdas (moteriškas)
• Polių skaičius: 3
• Kodavimas: S (perjungta fazė)
• Vardinė įtampa: 250 V AC
• Vardinė srovė: 16 A
• Prijungimo technologija: push-in CAGE CLAMP®
• Laido skerspjūvis (kietasis): 0,5–2,5 mm²
• Laido skerspjūvis (lankstusis): 0,5–2,5 mm²
• Apsaugos laipsnis: IP20 (nesujungus)
• Korpuso medžiaga: poliamidas (PA)
• Spalva: juoda
• Montavimo tipas: įrenginio integruotas / skydelio montavimas
• Fiksavimo mechanizmas: mechaninis fiksavimas
• Halogenų neturintis: taip
• Darbinė temperatūra: nuo -5 °C iki +40 °C
• Užteršimo laipsnis: 2
• Degumo klasė: UL94 V-0
• Kontaktų medžiaga: vario lydinys

Kam tinka

Šis įvesties lizdas rekomenduojamas elektrikams ir automatizavimo specialistams, kurie montuoja ar prižiūri elektros skydus, valdymo pultus ar įrenginius su Wago Winsta Mini jungtimis. Jis puikiai tinka ten, kur reikalingas patikimas 3 polių maitinimo prijungimas su perjungtos fazės kodavimu.

Naudojimas

Lizdas montuojamas įrenginio korpuse arba skydelyje. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Nuimkite laidų izoliaciją iki reikiamo ilgio ir įkiškite juos į atitinkamas push-in CAGE CLAMP® jungtis – jos automatiškai užfiksuoja laidininką. Prijunkite atitinkamą Wago Winsta Mini kištuką su S kodavimu. Patikrinkite, ar mechaninis fiksavimas suveikė.

Patarimas: prieš pradėdami montavimą visada įsitikinkite, kad grandinė atjungta nuo maitinimo šaltinio. Naudokite tik Wago Winsta Mini suderinamus kištukus su S kodavimu, kad išvengtumėte neteisingo sujungimo. Periodiškai patikrinkite mechaninį fiksavimą, ypač po didesnių apkrovų ar vibracijų.
