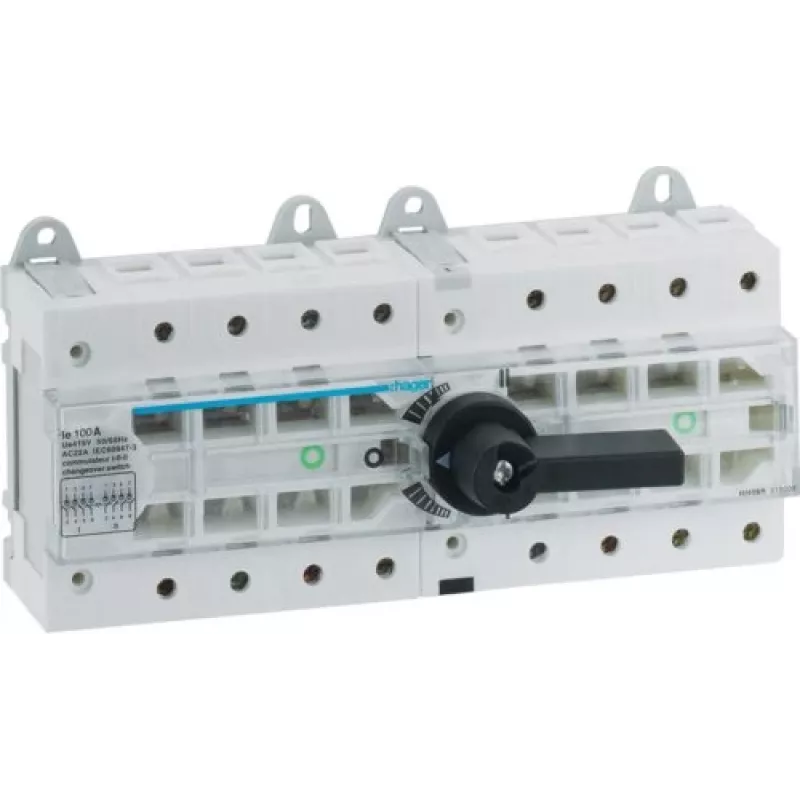

HAGER HI405R 4 polių 100A rankinis perjungimo jungiklis I-0-II DIN bėgiui

Kai reikia užtikrinti nepertraukiamą maitinimą ir saugiai perjungti tarp dviejų nepriklausomų šaltinių, HAGER HI405R yra patikimas sprendimas. Šis 4 polių 100A rankinis perjungimo jungiklis su I-0-II padėtimis leidžia aiškiai izoliuoti ir pasirinkti maitinimo šaltinį, todėl jis puikiai tinka kritinėms grandinėms pramonės ir komercinėse skirstymo spintose.

Kodėl verta rinktis

• Didelė 100 A vardinė srovė, tinkama reiklioms grandinėms.
• Aiškios I-0-II perjungimo padėtys užtikrina vienareikšmį valdymą.
• Atsparumas trumpajam jungimui 1,5 kA 1 sekundei.
• Ilgas mechaninis tarnavimo laikas – 10 000 ciklų, elektrinis – 1 000 ciklų (AC-22A).
• Atitinka EN 60947-3 saugos ir veikimo reikalavimus.

Techninė informacija

• Polių skaičius: 4P
• Vardinė srovė (In): 100 A
• Perjungimo padėtys: I-0-II
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgis
• Modulių plotis: 4 moduliai (70 mm)
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Trumpojo jungimo atsparumo srovė (Icw): 1,5 kA (1 s)
• Jungties tipas: varžtiniai gnybtai
• Gnybtų talpa (standūs laidininkai): 1,5–70 mm²
• Gnybtų talpa (lankstūs laidininkai): 1,5–50 mm²
• Elektrinis ilgaamžiškumas: 1000 ciklų (AC-22A)
• Mechaninis ilgaamžiškumas: 10000 ciklų
• Darbinė temperatūra: nuo -20 iki 50 °C
• Atitinka standartą: EN 60947-3
• Jungiklio tipas: rankinis perjungimo jungiklis
• Dažnis: 50/60 Hz

Kam tinka

Šis jungiklis rekomenduojamas elektrikams, pramonės įmonių techniniam personalui ir visiems, kuriems reikia patikimo rankinio maitinimo šaltinių perjungimo skirstymo spintose. Dėl kompaktiško 4 modulių pločio jis lengvai telpa standartiniuose DIN bėgiuose.

Naudojimas

Sumontuokite jungiklį ant DIN bėgio, prijunkite laidininkus prie varžtinių gnybtų pagal schemą ir naudokite rankenėlę padėčiai I, 0 arba II pasirinkti. Prieš atliekant bet kokius darbus, būtinai įsitikinkite, kad grandinė yra izoliuota.

Patarimas: reguliariai tikrinkite jungiklio padėtis ir gnybtų priveržimą, kad užtikrintumėte ilgaamžį ir saugų veikimą. Montavimą patikėkite kvalifikuotam elektrikui.
