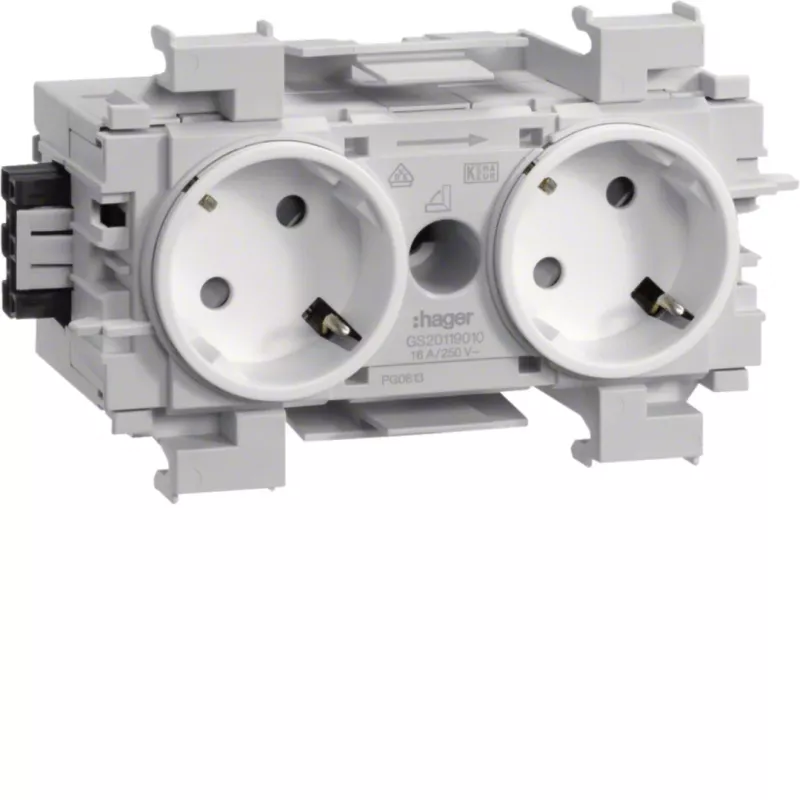

HAGER GS20119016 dviejų lizdų 45° apverstas priekinio fiksavimo rozetė, pilka

16 A ir 250 V AC vardinė galia – ši HAGER rozetė skirta patikimam maitinimo šaltiniui moduliniuose skirstomuosiuose skyduose. Jos 45° apversta orientacija ir priekinis fiksavimas užtikrina patogų kabelių išvedimą ir tvirtą įrengimą net ankštose vietose.

Privalumai profesionalams

• Du Schuko (F tipo) lizdai viename kompaktiškame 4 modulių DIN bėgelio bloke
• 45° kampu apversta konstrukcija – optimalus kabelių valdymas ir prieinamumas
• Priekinio fiksavimo mechanizmas – patikimas ir stabilus įtvirtinimas
• Atsparus termoplastikas, šviesiai pilka spalva (RAL 7035)
• Varžtiniai gnybtai pritaikyti tiek standiesiems, tiek lankstiesiems laidininkams

Kam skirta

Idealiai tinka montuoti skirstomuosiuose skyduose ir aptvaruose, kur reikia patogaus maitinimo šaltinio techninei priežiūrai ar laikinai įrangai. Dėl 16 A ir 250 V AC nominalų rozetė lengvai atlaiko įprastas apkrovas. Tinka elektrikams, pramonės įmonėms ir visiems, kurie vertina ilgaamžiškumą ir saugumą.

Techninės specifikacijos

• Lizdų skaičius: 2
• Lizdo tipas: Schuko (F tipo)
• Vardinė srovė: 16 A
• Vardinė įtampa: 250 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (top-hat)
• Modulių skaičius: 4 TE
• Prijungimo tipas: varžtiniai gnybtai
• Lizdų orientacija: 45° kampu, apversta
• Priekinis fiksavimas: taip
• Spalva: pilka (RAL 7035)
• Apsaugos laipsnis: IP20
• Gnybtų talpa (lankstūs laidai): 1,5–4 mm²
• Gnybtų talpa (standūs laidai): 1,5–6 mm²
• Darbinė temperatūra: nuo -5 iki 40 °C
• Sandėliavimo temperatūra: nuo -25 iki 70 °C
• Medžiaga: termoplastikas
• Naudojimas: moduliniai skirstomieji skydai

Kaip naudoti

Montuokite ant standartinio DIN bėgelio skirstomajame skyde. Prijunkite laidus prie varžtinių gnybtų pagal schemą: fazė, nulis ir įžeminimas. Dėl 45° apverstos padėties kabeliai išvedami patogiau – ypač naudinga, kai trūksta vietos. Prieš įjungdami maitinimą patikrinkite, ar visi laidai tvirtai priveržti.

Praktiniai patarimai

Rekomenduojama naudoti su HAGER skirstomųjų skydų serija, kad užtikrintumėte suderinamumą ir ilgaamžiškumą. Montuodami laikykitės galiojančių elektros saugos taisyklių. Periodiškai patikrinkite gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką.
