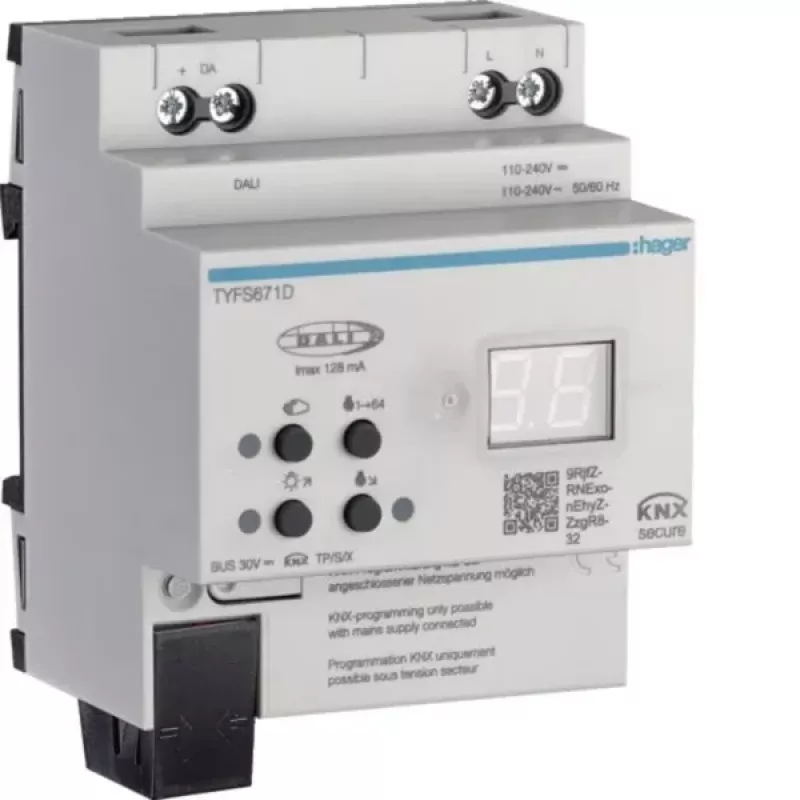

Hager Gateway TYFS671D KNX/DALI-2 Secure 1 kanalo

DALI apšvietimo integravimas į KNX pastato automatizavimo sistemą dažnai reikalauja atskirų tarpinių įrenginių ir kompromisų saugumo atžvilgiu. Hager TYFS671D pašalina šią problemą: tai KNX/DALI-2 tarpinė su KNX Secure, užtikrinanti šifruotą ryšį ir centralizuotą iki 64 DALI įrenginių valdymą viename kanale.

Kam skirta

Sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikalinga patikima, saugi sąsaja tarp DALI-2 apšvietimo ir KNX instaliacijų komerciniuose ar gyvenamuosiuose projektuose.

Pagrindinės savybės

• KNX Secure palaikymas (Data Secure ir IP Secure) apsaugotam ryšiui.
• DALI-2 sertifikuota, vienas kanalas, palaikantis iki 64 DALI įrenginių.
• Integruotas DALI maitinimo šaltinis (16 V DC, 200 mA) – nereikia išorinio maitinimo.
• Montavimas ant DIN bėgelio, 4 TE (72 mm) plotis, telpa standartiniuose skirstomuosiuose skyduose.
• Konfigūravimas per ETS (5.7.4 arba naujesnė versija).
• LED indikatoriai KNX, DALI ir klaidų būsenai.

Specifikacijos

• Magistralės sistema: KNX
• DALI standartas: DALI-2
• DALI kanalų skaičius: 1
• Maks. DALI įrenginių viename kanale: 64
• Maks. DALI grupių viename kanale: 16
• Maks. DALI scenų viename kanale: 16
• Maitinimas (KNX): KNX magistralė (21–30 V DC)
• Maitinimas (DALI): integruotas (16 V DC, 200 mA)
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 4 TE (72 mm)
• Darbinė temperatūra: 0 °C iki +45 °C
• Apsaugos klasė: IP20
• Jungtys: KNX magistralės gnybtas, DALI magistralės gnybtas
• Programinės įrangos atnaujinimas: per ETS

Naudojimas

Sumontuokite įrenginį ant DIN bėgelio skirstomajame skyde, prijunkite KNX magistralės ir DALI linijos gnybtus. Konfigūruokite per ETS 5.7.4 arba naujesnę versiją, įjunkite KNX Secure maksimaliai apsaugai. Įsitikinkite, kad KNX magistralė maitinama, o DALI linija tinkamai užbaigta.

Patarimas: prieš paleisdami sistemą, patikrinkite DALI linijos užbaigimą ir įtampą – tai padės išvengti ryšio sutrikimų. Naudokite ETS 5.7.4 arba naujesnę versiją, kad galėtumėte įjungti KNX Secure ir apsaugoti duomenų perdavimą. Reguliariai atnaujinkite programinę įrangą per ETS, kad išlaikytumėte sistemos stabilumą ir saugumą.
