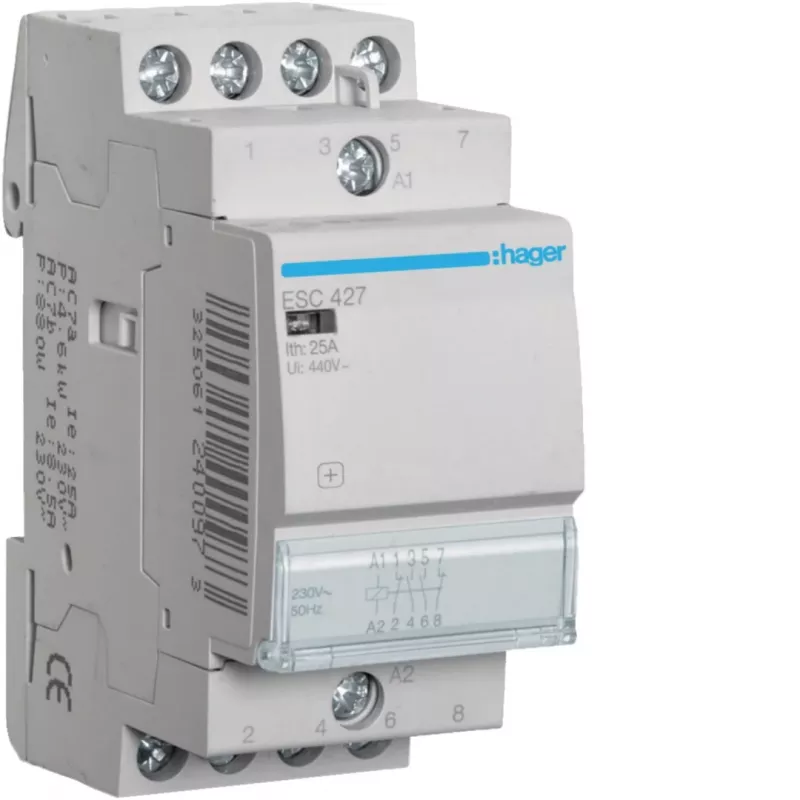

HAGER ESC427 modulinis kontaktorius 25A 2NO+2NC 230V AC

HAGER ESC427 – kompaktiškas modulinis kontaktorius, skirtas patikimam apkrovų perjungimui iki 25 A, kai valdymo grandinės įtampa yra 230 V AC. Dviejų modulių korpuse sumontuoti du normaliai atviri (NO) ir du normaliai uždari (NC) kontaktai, leidžiantys valdyti kelias grandines iš vieno taško.

Kam skirtas

Šis kontaktorius skirtas elektrikams ir skydų montuotojams, kuriems reikia perjungti varžines arba nežymiai indukcines apkrovas gyvenamuosiuose ar komerciniuose skirstomuosiuose skydeliuose. Jis tinka apšvietimo valdymui, šildymo grandinėms ar variklių valdymui, kai yra 230 V AC valdymo signalas.

Pagrindinės savybės

• Vardinė srovė 25 A (AC-1) – patikimas apkrovų perjungimas
• Kontaktų konfigūracija: 2 normaliai atviri + 2 normaliai uždari
• Ritės įtampa: 230 V AC, 50/60 Hz
• Kompaktiškas 2 modulių plotis, montuojamas ant DIN bėgelio
• Didelis mechaninis atsparumas: 1 000 000 ciklų
• Elektrinis atsparumas: 100 000 ciklų

Specifikacijos

• Vardinė izoliacijos įtampa (Ui): 440 V
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Darbinė temperatūra: -10 iki 50 °C
• Gnybtų talpa standžiam laidininkui: 1,5–10 mm²
• Gnybtų talpa lanksčiam laidininkui: 1,5–6 mm²
• Energijos suvartojimas įtraukiant: 28 VA
• Energijos suvartojimas išlaikant: 4,4 VA

Naudojimas

Sumontuokite kontaktorijų ant 35 mm DIN bėgelio (EN 60715). Prijunkite valdymo grandinę prie ritės gnybtų, o perjungiamas apkrovas – prie kontaktų. Įsitikinkite, kad naudojamas tinkamas laido skerspjūvis pagal nurodytą gnybtų talpą.

Patarimas: prieš montuodami patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą. Jei perjungiate didesnę indukcinę apkrovą, pasirūpinkite tinkama apsauga nuo viršįtampių.
