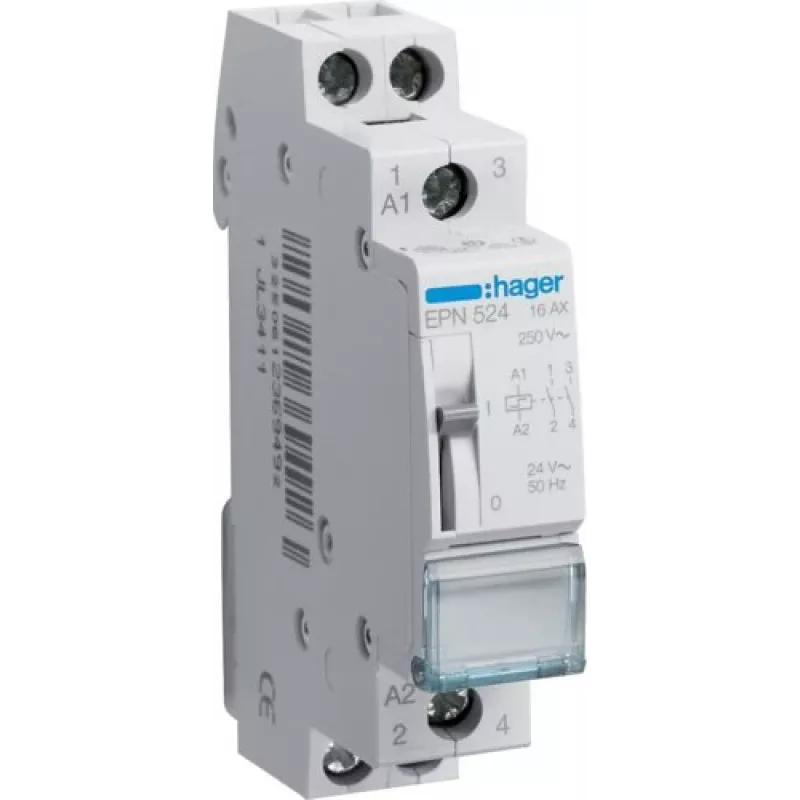

HAGER EPN524 Acti 9 impulsinė relė, 2 NO, 16 A, 24 V AC/DC, 2 moduliai

Elektrikams ir skirstomųjų skydų projektuotojams, kuriems reikia patikimo sprendimo valdyti apšvietimą iš kelių mygtukų, HAGER EPN524 impulsinė relė yra tinkamas pasirinkimas. Ši relė išlaiko savo dviejų normaliai atvirų kontaktų būseną po kiekvieno 24 V AC arba DC impulso, todėl idealiai tinka laiptinėms, koridoriams ir didelėms patalpoms, kur apšvietimas įjungiamas iš kelių vietų. Kompaktiškas 2 modulių korpusas, montuojamas ant DIN bėgelio, telpa standartiniuose skirstomuosiuose skyduose, o varžtiniai gnybtai priima iki 6 mm² laidininkus, užtikrindami greitą montavimą.

Pagrindinės specifikacijos

• Produkto tipas: impulsinė relė (fiksavimo relė)
• Serija: Acti 9 EPN
• Kontaktų konfigūracija: 2 normaliai atviri (NO)
• Vardinė darbinė srovė: 16 A esant 250 V AC
• Valdymo įtampa: 24 V AC 50/60 Hz arba 24 V DC
• Montavimas: DIN bėgelis (35 mm)
• Modulio plotis: 2 moduliai (36 mm)
• Elektrinis patvarumas: 100 000 ciklų (AC-21A)
• Mechaninis patvarumas: 1 000 000 ciklų
• Darbinė temperatūra: nuo -20 °C iki +50 °C
• Prijungimas: varžtiniai gnybtai, 1,5–6 mm²
• Apsaugos klasė: IP20 (gnybtai), IP40 (korpusas)
• Standartai: IEC/EN 60669-1
• Maksimalus perjungimo dažnis: 5 operacijos per minutę
• Energijos suvartojimas: 1,2 VA/W palaikymo, 10 VA/W įjungimo

Kodėl verta rinktis

Ši relė pasižymi tvirtu veikimu ir kompaktišku dizainu. 24 V valdymo įtampa yra saugi naudoti gyvenamosiose ir komercinėse instaliacijose, o fiksavimo mechanizmas išlaiko kontaktus reikiamoje padėtyje be nuolatinio maitinimo, sumažindamas energijos suvartojimą ir šilumos išsiskyrimą. Didelis mechaninis patvarumas užtikrina ilgametį veikimą net intensyvaus naudojimo vietose.

Idealūs naudojimo atvejai

• Laiptinių apšvietimas su keliais mygtukais
• Koridorių ir prieškambarių apšvietimas biuruose ar viešbučiuose
• Apšvietimo valdymas iš dviejų ar daugiau vietų
• Integracija į pastatų automatizavimo sistemas su 24 V valdymo signalais

Gera žinoti

EPN524 priklauso Acti 9 serijai, užtikrinančiai suderinamumą su kitais HAGER moduliniais įrenginiais. Jis montuojamas ant standartinio 35 mm DIN bėgelio ir užima tik 36 mm pločio, palikdamas vietos papildomiems moduliams. Relė nereikalauja priežiūros ir nereikia jokio papildomo maitinimo šaltinio, išskyrus valdymo impulsus.

Patarimas: montuodami impulsinę relę, įsitikinkite, kad valdymo mygtukai yra sujungti lygiagrečiai, o relės kontaktai naudojami apšvietimo grandinei perjungti. Jei naudojate 24 V DC valdymą, patikrinkite maitinimo šaltinio poliškumą. Visada laikykitės vietinių elektros instaliacijos taisyklių.
