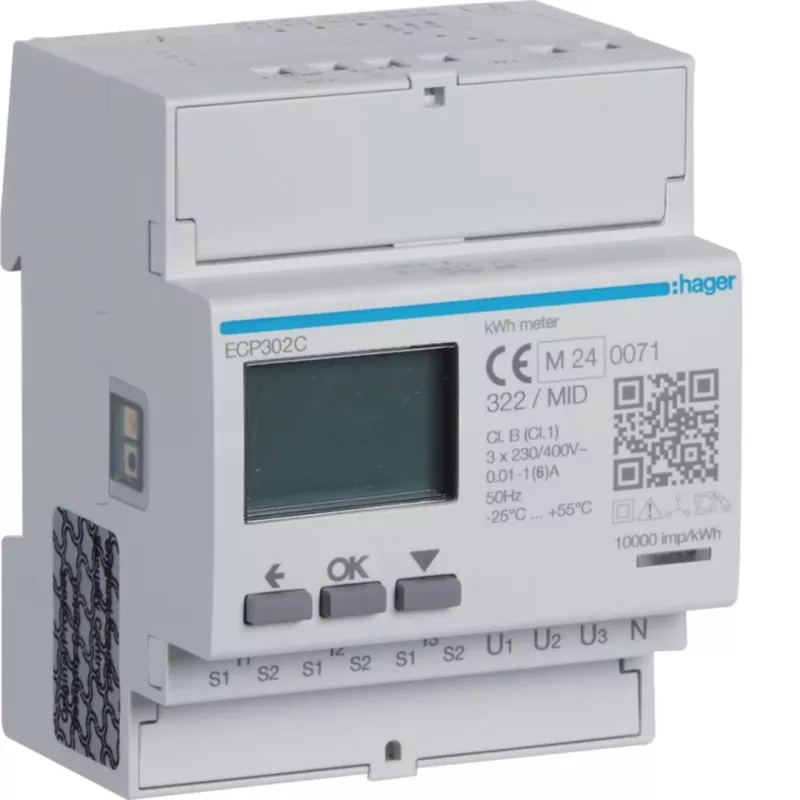

Hager ECP302C trifazis energijos skaitiklis su 1A arba 5A srovės transformatoriais, 4 modulių DIN bėgelis, S0 impulso išėjimas

Kai trifazėje sistemoje reikia tiksliai apskaityti energiją, bet tiesioginis prijungimas neįmanomas, sprendimas yra Hager ECP302C – skaitiklis, skirtas darbui su išoriniais srovės transformatoriais. Jis užtikrina patikimą netiesioginį matavimą, kai transformatoriaus antrinė srovė yra 1 A arba 5 A.

Kam skirtas

Elektros montuotojams, pastatų ūkio vadovams ir įmonių savininkams, kuriems reikia stebėti arba apskaityti suvartojimą trifaziuose skirstomuosiuose tinkluose, kuriuose jau įrengti srovės transformatoriai. Skaitiklis puikiai tinka skirstomosiose spintose ir valdymo pultuose, kur reikalingas MID sertifikuotas tikslumas.

Pagrindinės savybės

• Netiesioginis trifazis matavimas per srovės transformatorius, kurių antrinė srovė 1 A arba 5 A
• MID sertifikatas, leidžiantis naudoti atsiskaitymams (B klasės tikslumas aktyviajai energijai)
• Aiškus LCD ekranas su 6+2 skaitmenimis, rodantis iki 999999,99 kWh
• S0 impulso išėjimas integracijai su energijos valdymo sistemomis
• Kompaktiškas 4 modulių DIN bėgelio korpusas (72 mm plotis)

Specifikacijos

• Nominali įtampa: 3x230/400 V AC
• Dažnis: 50/60 Hz
• Maksimali srovė (matavimo grandinė): 6 A
• Minimali srovė: 0,02 A
• Paleidimo srovė: 0,02 A
• Impulsų dažnis: 1000 imp/kWh (konfigūruojamas)
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Apsaugos klasė: IP20
• Montavimas: DIN bėgelis (EN 60715)

Kaip naudoti

Sumontuokite skaitiklį ant DIN bėgelio skirstomojoje spintoje. Prijunkite srovės transformatorių antrines apvijas prie skaitiklio gnybtų, laikydamiesi poliškumo. Nustatykite skaitiklio konfigūraciją pagal transformatorių antrinę srovę (1 A arba 5 A). S0 impulso išėjimą prijunkite prie duomenų kaupiklio ar pastato valdymo sistemos, jei reikia nuotolinio stebėjimo.

Patarimai: įsitikinkite, kad srovės transformatorių antrinė srovė atitinka skaitiklio nustatymą (1 A arba 5 A). Siekdami tikslaus atsiskaitymo, naudokite 0,5 klasės arba geresnius srovės transformatorius. S0 išėjimą galima prijungti prie duomenų registratoriaus ar pastato valdymo sistemos nuotoliniam stebėjimui.
