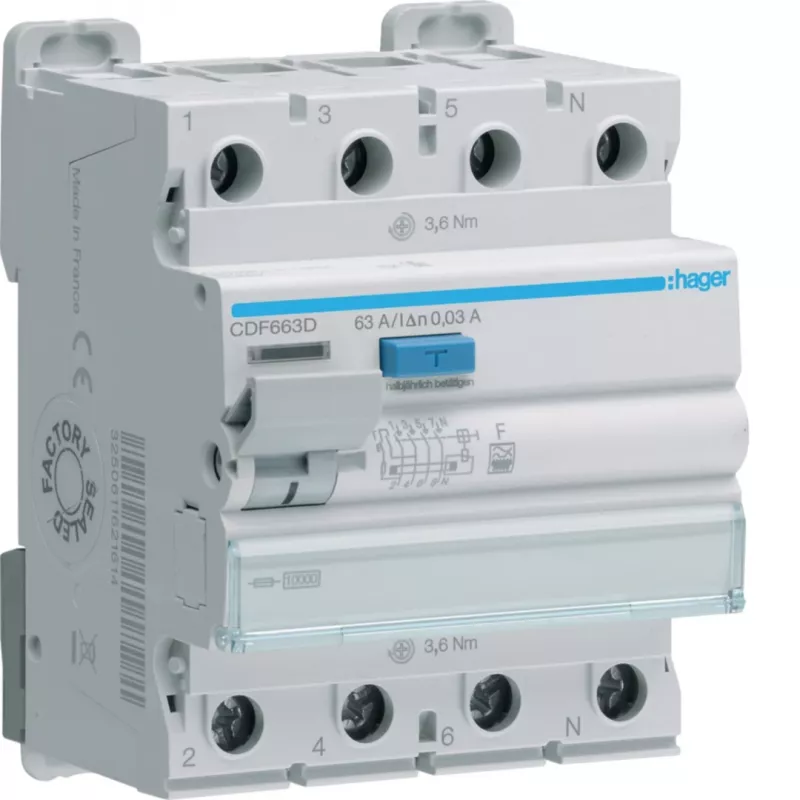

Hager CDF663D liekamosios srovės automatas, 4 polių, 63 A, 30 mA, F tipo, 10 kA

Pirmas dalykas, kurį pastebėsite laikydami Hager CDF663D rankose – tvirta, kompaktiška 4 modulių konstrukcija, skirta montuoti ant DIN bėgelio. Tai ne tik estetiška, bet ir praktiška: aiškiai pažymėti gnybtai ir ergonomiška svirtelė leidžia greitai ir patikimai prijungti laidus, o 1,5–50 mm² skerspjūvio gnybtų talpa užtikrina lankstumą įvairiems instaliacijos poreikiams. Šis liekamosios srovės automatas (RCCB) yra 4 polių, vardinės srovės 63 A, jautrumo 30 mA, ir skirtas F tipo liekamosioms srovėms – tokioms, kurios atsiranda grandinėse su dažnio keitikliais, elektrinėmis transporto priemonėmis ar buitine technika su nuolatinės srovės komponentais.

Pagrindinės specifikacijos

• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: F (tinka grandinėms su dažnio keitikliais, vienfazėms apkrovoms su nuolatinės srovės komponentais)
• Vardinė išjungimo galia (Icn): 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Plotis: 4 moduliai (72 mm)
• Gnybtai: varžtiniai, talpa 1,5–50 mm² (standžiams laidams) / 1,5–35 mm² (lankstiems)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (uždaroje korpuso dalyje)
• Darbinė temperatūra: -25 °C iki +40 °C
• Standartai: EN 61008-1, VDE 0664-10
• Elektros mechaninis atsparumas: 10 000 ciklų; mechaninis atsparumas: 20 000 ciklų
• Atsparumas impulsinei srovei: 3 kA (8/20 µs); vardinė impulsinė įtampa: 4 kV

Kodėl verta rinktis

Šiuolaikinėse elektros instaliacijose vis dažniau naudojami įrenginiai, generuojantys nuolatinės srovės komponentus – nuo skalbimo mašinų iki pramoninių dažnio keitiklių. Įprasti A tipo RCCB gali nepastebėti tokių liekamųjų srovių, todėl kyla gaisro ar elektros smūgio rizika. Hager CDF663D, kaip F tipo įrenginys, užtikrina patikimą apsaugą būtent tokiose grandinėse, atitinka naujausius elektros instaliacijos reikalavimus ir sumažina netikėtų išjungimų tikimybę. Tvirta konstrukcija ir didelis atsparumo ciklų skaičius garantuoja ilgalaikį veikimą be priežiūros, taupydami laiką ir išlaidas.

Kam tinka

• Trifazių grandinių, maitinančių dažnio keitiklius, nepertraukiamo maitinimo šaltinius (UPS) ar elektromobilių įkrovimo stoteles, apsaugai.
• Gyvenamųjų ir komercinių skirstomųjų skydų apsaugai, kai naudojamos vienfazės apkrovos su elektroniniais balastais ar LED tvarkyklėmis.
• Pramoniniams valdymo skydams, kuriems reikia jautrios įžeminimo nuotėkio apsaugos be netikėtų išjungimų.

Naudojimo patarimai

Šis įrenginys nėra skirtas naudoti nuolatinės srovės tinkluose ar kaip pagrindinis jungiklis. Prieš montuodami įsitikinkite, kad jis suderinamas su aukščiau esančiu apsaugos įtaisu. Montuodami laikykitės gamintojo nurodytų gnybtų priveržimo momentų ir naudokite tinkamus šynų adapterius. Hager CDF663D puikiai integruojasi su kitais Hager moduliniais įrenginiais, todėl galite sukurti darnią ir patikimą skirstomąją sistemą.

Patarimas: jei jūsų objekte yra dažnio keitiklių ar elektromobilių įkrovimo prieigų, rinkitės F tipo RCCB – tai užtikrins apsaugą nuo nuolatinės srovės komponentų, kurių neaptinka A tipo įrenginiai.
