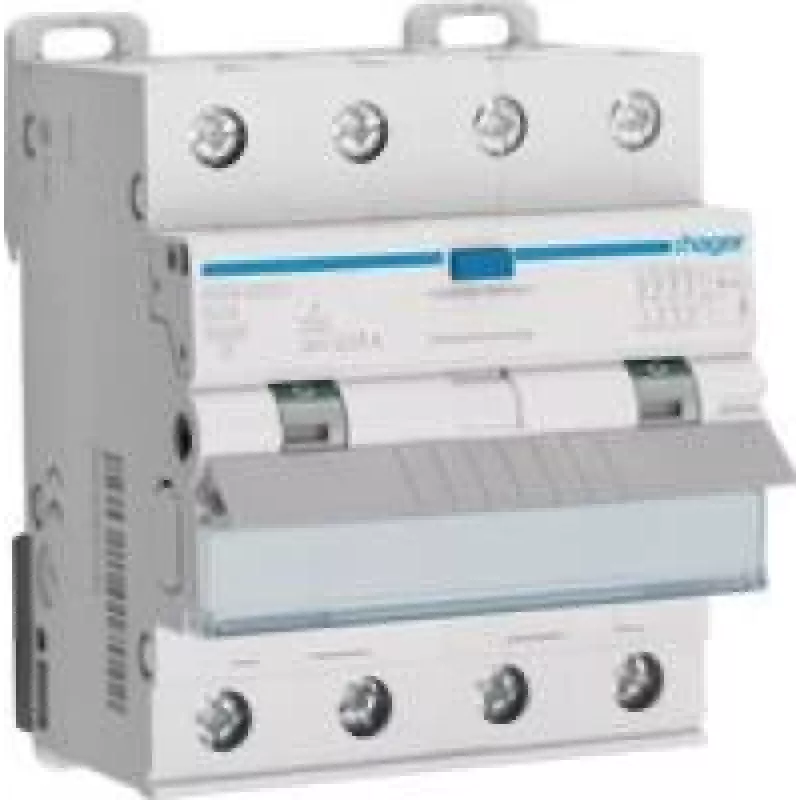

Automatinis jungiklis su apsauga nuo nuotėkio Hager ADX425D 4P 25A 30mA A tipas, 10 kA

Hager ADX425D yra keturių polių diferencialinis automatinis jungiklis (FI-LS), sujungiantis liekamosios srovės įtaiso (RCD) ir miniatiūrinio automatinio jungiklio (MCB) funkcijas. Jis skirtas trifazėms elektros instaliacijoms ir užtikrina kombinuotą apsaugą nuo nuotėkio srovių, elektros smūgio, trumpųjų jungimų ir perkrovų tiek gyvenamosiose, tiek lengvosios komercinės paskirties patalpose.

Kodėl verta rinktis šį įrenginį?

Šis kompaktiškas įrenginys sujungia nuotėkio srovės aptikimą ir apsaugą nuo perkrovų bei trumpųjų jungimų, taupydamas vietą skirstomuosiuose skyduose ir supaprastindamas instaliaciją. A tipo liekamosios srovės aptikimas apima tiek kintamosios, tiek pulsuojančios nuolatinės srovės nuotėkius, padidindamas saugumą grandinėse su elektroniniais prietaisais. 10 kA pertraukimo galia užtikrina patikimą gedimo srovių atjungimą tipiniuose žemos įtampos tinkluose. Keturių polių konfigūracija leidžia apsaugoti visas tris fazes ir nulį trifazėse sistemose.

Pagrindinės techninės charakteristikos

• Tipas: Diferencialinis automatinis jungiklis (FI-LS)
• Polių skaičius: 4P (3 fazės + N)
• Vardinė srovė: 25 A
• Vardinė liekamoji srovė: 30 mA
• Liekamosios srovės tipas: A (kintamoji + pulsuojanti nuolatinė)
• Pertraukimo galia: 10 kA
• Montavimas: Ant DIN bėgelio

Kaip naudoti?

Įrenginį montuokite skirstomajame skyde ant DIN bėgelio, laikydamiesi vietinių elektros instaliacijos taisyklių ir schemų. Prijunkite tris fazinius laidus ir nulį prie atitinkamų gnybtų, užtikrindami teisingą linijos ir apkrovos pusių identifikavimą. Po montavimo patikrinkite liekamosios srovės funkciją naudodami įmontuotą testavimo mygtuką arba atitinkamą matavimo prietaisą. Jei įrenginys neatlieka funkcijos arba yra pažeistas, jį pakeiskite.

Rekomendacijos

Šį 4 polių FI-LS naudokite grandinėse, kuriose reikalinga tiek apsauga nuo nuotėkio, tiek nuo perkrovų ir trumpųjų jungimų kompaktiškoje formoje. Užtikrinkite koordinaciją su aukščiau ir žemiau esančiais apsaugos įtaisais bei patikrinkite suderinamumą su prijungta elektronine įranga, kad išvengtumėte netikėto išjungimo. Atlikite periodinius bandymus pagal vietinių taisyklių ar standartų rekomenduojamus intervalus.
