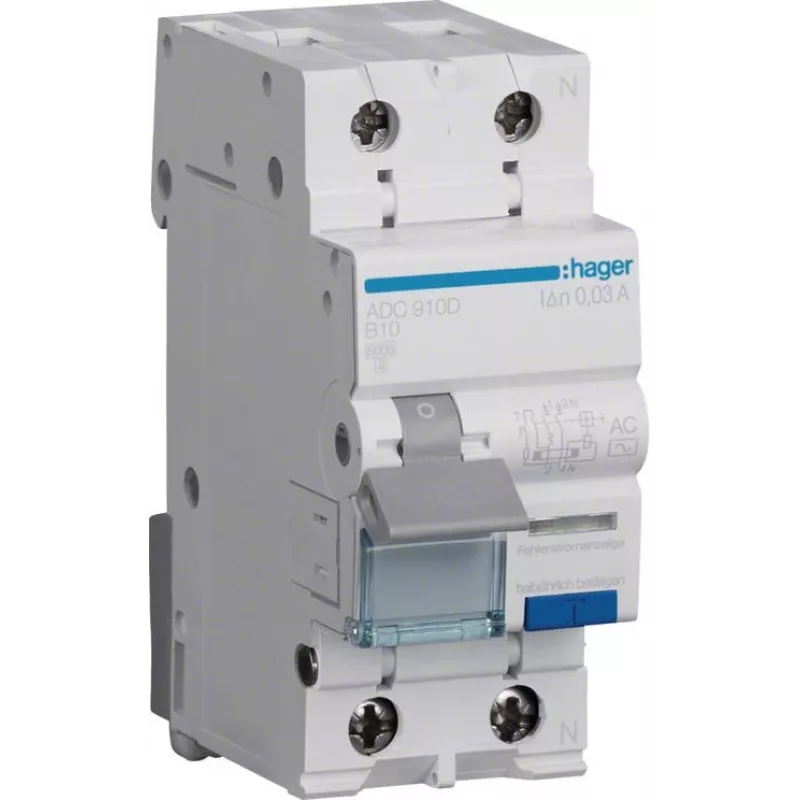

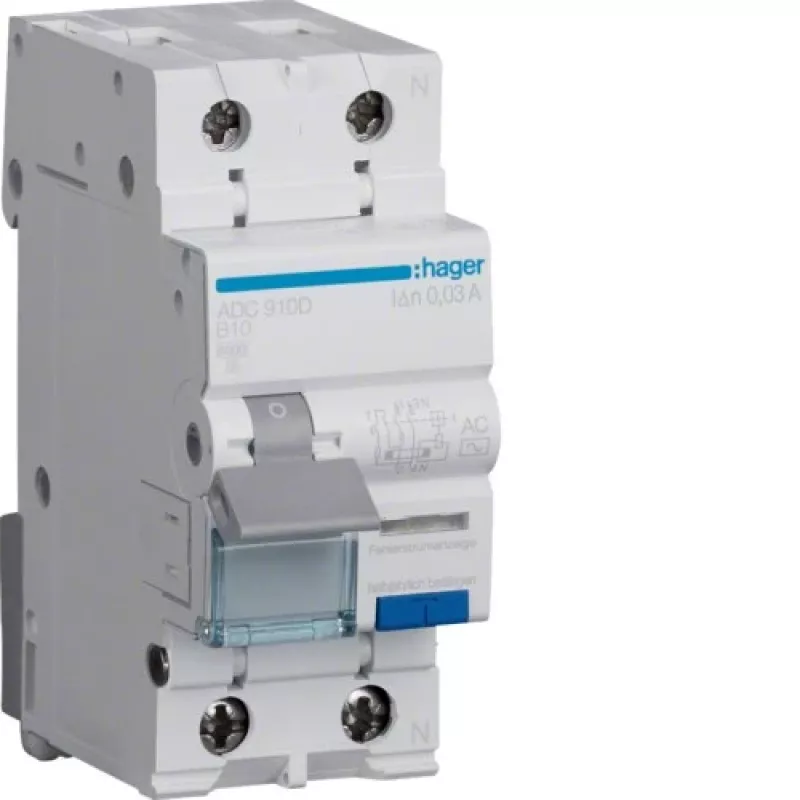

Hager ADC910D RCBO 2P 10A 30mA AC tipo liekamosios srovės grandinės pertraukiklis su apsauga nuo viršsrovių

Elektrikams, projektuotojams ir techninės priežiūros specialistams, ieškantiems kompaktiško ir patikimo sprendimo, Hager ADC910D RCBO sujungia dvi esmines apsaugos funkcijas į vieną 2 modulių DIN bėgelio įrenginį. Šis 10 A ir 30 mA jautrumo prietaisas užtikrina tiek asmenų saugą nuo nuotėkio srovių, tiek grandinių apsaugą nuo perkrovų, todėl tinka tiek gyvenamosioms, tiek komercinėms instalacijoms.

Apžvalga

Hager ADC910D yra dvipolis RCBO (liekamosios srovės grandinės pertraukiklis su apsauga nuo viršsrovių), sukurtas patikimai apsaugai. B tipo išjungimo kreivė idealiai tinka grandinėms su vidutinėmis įsijungimo srovėmis, pavyzdžiui, apšvietimo ir kištukinių lizdų grandinėms. AC tipo liekamosios srovės aptikimas reaguoja į sinusinius kintamosios srovės nuotėkius, užtikrindamas veiksmingą apsaugą nuo elektros smūgio. Įrenginys veikia 230 V kintamosios įtampos tinkle, 50/60 Hz dažniu, todėl plačiai pritaikomas.

Svarbiausi privalumai

• Dviguba apsauga: liekamosios srovės (30 mA) ir viršsrovių (10 A, B kreivė) viename įrenginyje.
• Didelė išjungimo galia: 6 kA Icn užtikrina patikimą grandinės atjungimą avarijos atveju.
• Kompaktiškas dizainas: tik 2 moduliai (35,5 mm) – taupo vietą skirstomajame skydelyje.
• Platus laidų prijungimo diapazonas: nuo 1 iki 25 mm², lankstūs arba standūs laidai.
• Ilgaamžiškumas: mechaninė atspara 20 000 ciklų, elektrinė – 10 000 ciklų.
• Atitiktis IEC/EN 61009-1 standartams užtikrina saugą ir našumą.

Techniniai duomenys

• Polių skaičius: 2P
• Vardinė srovė (In): 10 A
• Išjungimo kreivė: B
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: AC
• Vardinė įtampa (Ue): 230 V AC
• Vardinė trumpojo jungimo išjungimo galia (Icn): 6 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis
• Plotis: 2 moduliai (35,5 mm)
• Jungtys: varžtiniai gnybtai
• Gnybtų talpa: 1–25 mm² (lankstūs/standūs)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis skydelyje)
• Darbinė temperatūra: nuo –25 iki 40 °C
• Standartai: IEC/EN 61009-1
• Elektrinė atspara: 10 000 ciklų
• Mechaninė atspara: 20 000 ciklų
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Energijos ribojimo klasė: 3

Naudojimo rekomendacijos

Šį RCBO montuokite DIN bėgelyje, užtikrindami, kad grandinės parametrai atitiktų vardinius duomenis. Patikrinkite gnybtų priveržimo momentą pagal gamintojo nurodymus. Periodiškai išbandykite įrenginį paspausdami testavimo mygtuką, kad įsitikintumėte, jog apsauga veikia tinkamai.

Hager ADC910D – tai patikimas ir erdvę taupantis RCBO, atitinkantis griežtus saugos reikalavimus. Jo 10 A viršsrovių ir 30 mA liekamosios srovės apsauga yra puikus pasirinkimas žmonių ir grandinių apsaugai šiuolaikinėse instalacijose.
