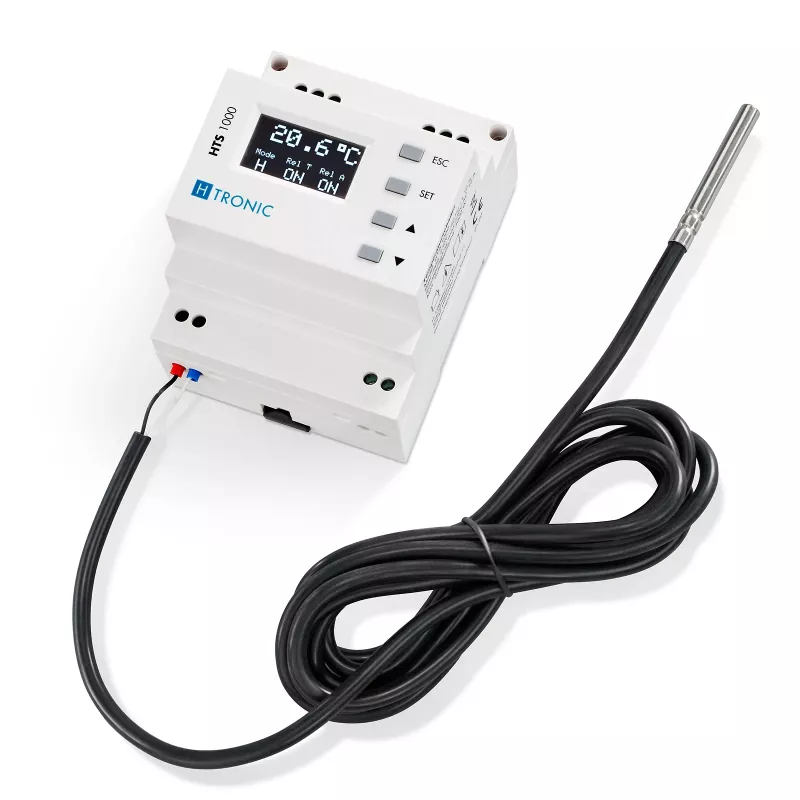

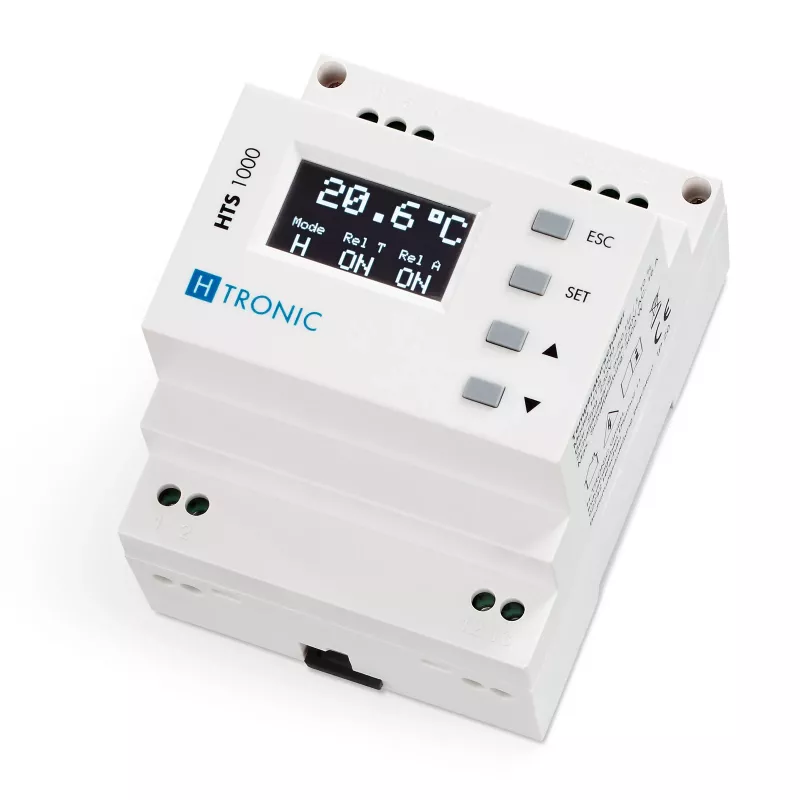

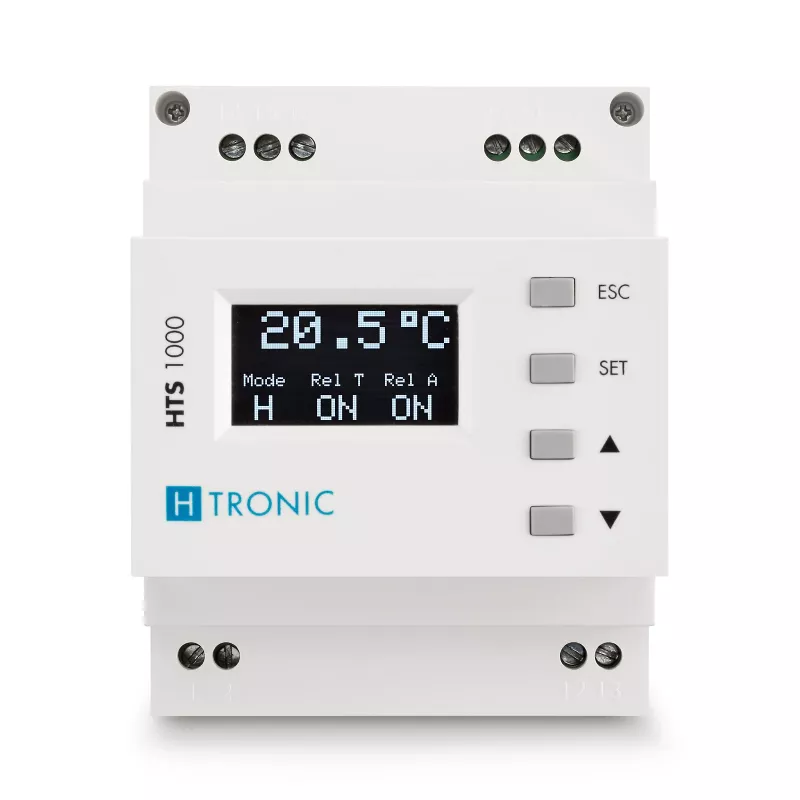

H-TRONIC HTS 1000 DIN bėgio temperatūros jungiklis -99°C iki +850°C 1114690

Temperatūros palaikymas gamybinėse linijose ar pastatų automatizavimo sistemose dažnai reikalauja patikimo, ant DIN bėgio montuojamo įrenginio, galinčio apdoroti platų jutiklių spektrą ir perjungti apkrovas. H-TRONIC HTS 1000 yra dviejų taškų temperatūros valdiklis, skirtas Pt100/Pt1000 jutikliams, užtikrinantis matavimo diapazoną nuo -99°C iki +850°C ir 10A relinį išėjimą.

Kam skirtas

Šis temperatūros jungiklis skirtas elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia integruoti temperatūra pagrįstą perjungimą į valdymo spintas. Jis tinka šildymo, vėsinimo ir aliarmo sistemoms, kur reikalingas patvarus DIN bėgio modulis.

Pagrindinės savybės

• Platus matavimo diapazonas: -99°C iki +850°C
• Pasirenkamas Pt100 arba Pt1000 jutiklio įėjimas, 2 arba 3 laidų prijungimas
• 1 perjungiamasis relė (SPDT) su 10A / 250V AC perjungimo galia
• Dviejų taškų (įjungta/išjungta) valdymas su reguliuojamu histereze nuo 0,1 K iki 99,9 K
• 3 skaitmenų LED ekranas su 0,1°C raiška iki 99,9°C, virš jo – 1°C
• Šildymo/vėsinimo režimas, poslinkio reguliavimas ir jutiklio nutrūkimo aptikimas
• Montavimas ant DIN bėgio (35 mm), varžtiniai gnybtai, 230V AC maitinimas

Specifikacijos

• Temperatūros matavimo diapazonas: -99°C iki +850°C
• Jutiklio įėjimas: Pt100 / Pt1000, 2 arba 3 laidų
• Maitinimo įtampa: 230V AC, 50/60 Hz
• Išėjimas: 1x perjungiamasis relė (SPDT), 10A / 250V AC varžinė apkrova
• Valdymo režimas: dviejų taškų (įjungta/išjungta)
• Ekranas: 3 skaitmenų LED
• Histerezė: reguliuojama nuo 0,1 K iki 99,9 K
• Raiška: 0,1°C (-99,9 iki 99,9°C), 1°C (100 iki 850°C)
• Paklaida: ±1% visos skalės ±1 skaitmuo
• Darbinė temperatūra: 0°C iki +50°C
• Apsaugos klasė: IP20 (priekinis skydelis)
• Energijos suvartojimas: maks. 3 VA
• Korpuso medžiaga: savaiminio užgesimo plastikas (PC/ABS)
• Sertifikatas: CE
• Montavimas: DIN bėgis 35 mm
• Elektros prijungimas: varžtiniai gnybtai

Naudojimo patarimai

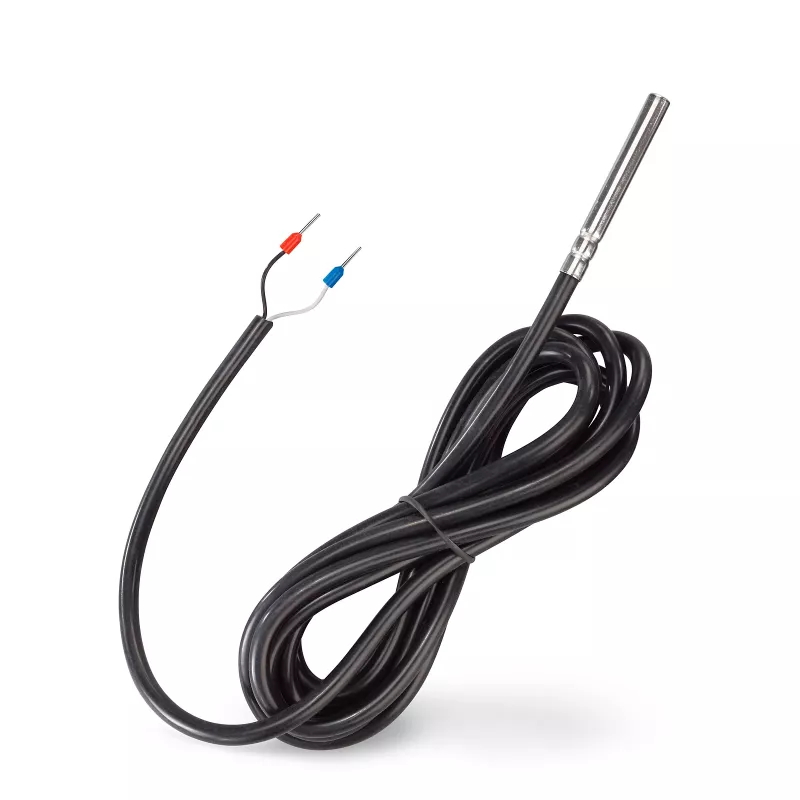

Tiksliai matuoti naudokite 3 laidų Pt100 jutiklį, kad kompensuotumėte laidų varžą. Nustatykite histerezę pagal proceso toleranciją, kad išvengtumėte dažno relės perjungimo. Prieš prijungdami įsitikinkite, kad maitinimo įtampa atitinka 230V AC.

Patarimas: jei temperatūra svyruoja aplink nustatytą ribą, padidinkite histerezę – taip prailginsite relės tarnavimo laiką. Reguliariai tikrinkite jutiklio laidų izoliaciją, ypač esant aukštai temperatūrai.
