Termovizijos modulis Guide Sensmart M2SA 256×192 pikseliai -20 iki 150 °C

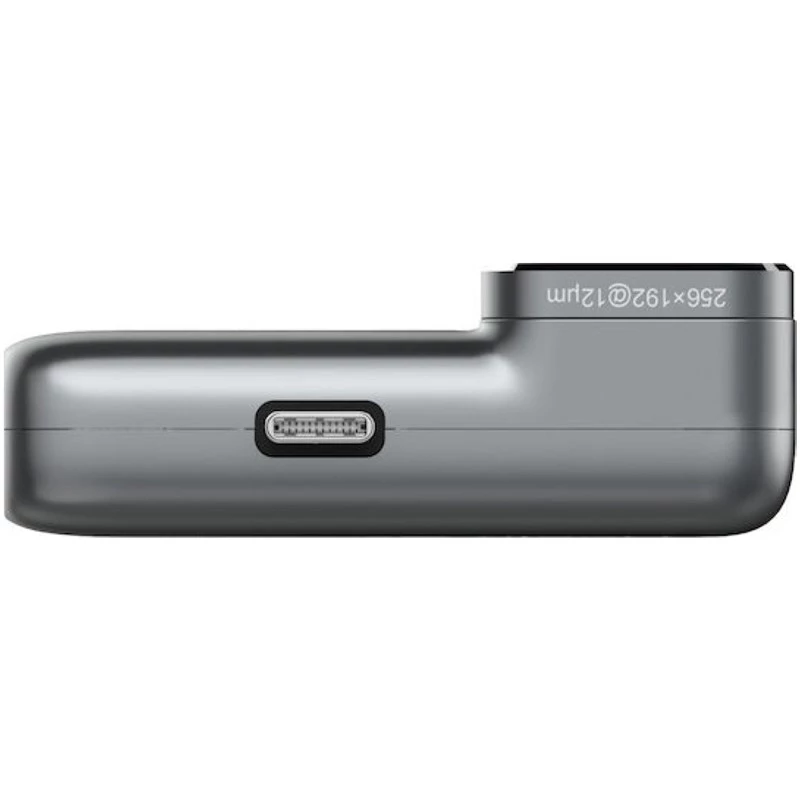

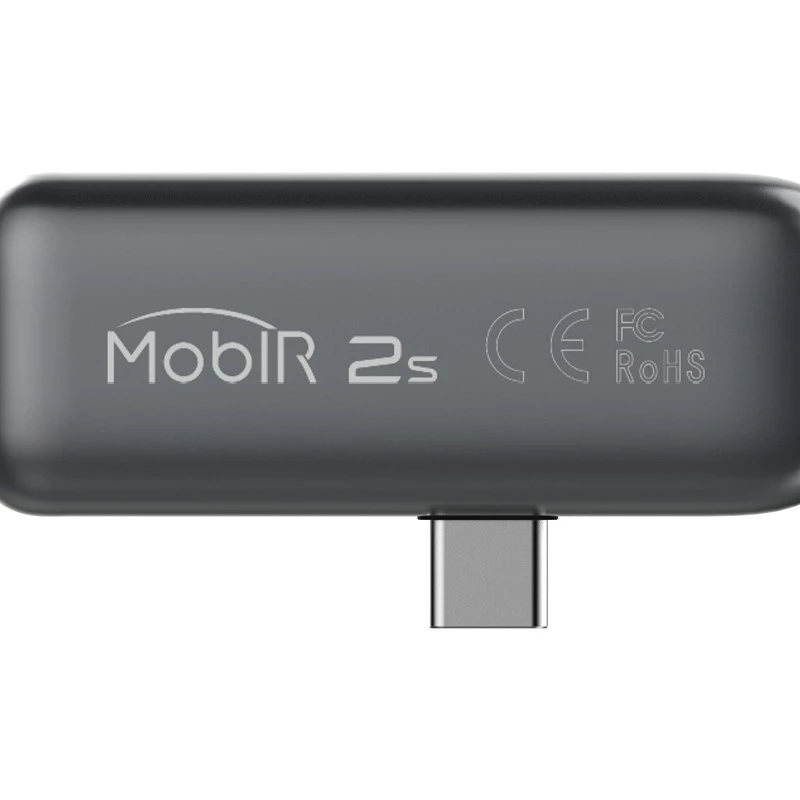

„Guide Sensmart M2SA“ – tai kompaktiškas termovizijos modulis, skirtas profesionaliam pastatų, elektros įrangos, šildymo, vėdinimo ir oro kondicionavimo sistemų diagnostikai bei lauko patruliavimui. Jis jungiamas prie išmaniojo telefono per USB‑C sąsają ir naudoja telefono ekraną vaizdui atvaizduoti, todėl nereikia papildomo maitinimo šaltinio – energiją gauna tiesiai iš telefono.

Kuo šis sprendimas naudingas?

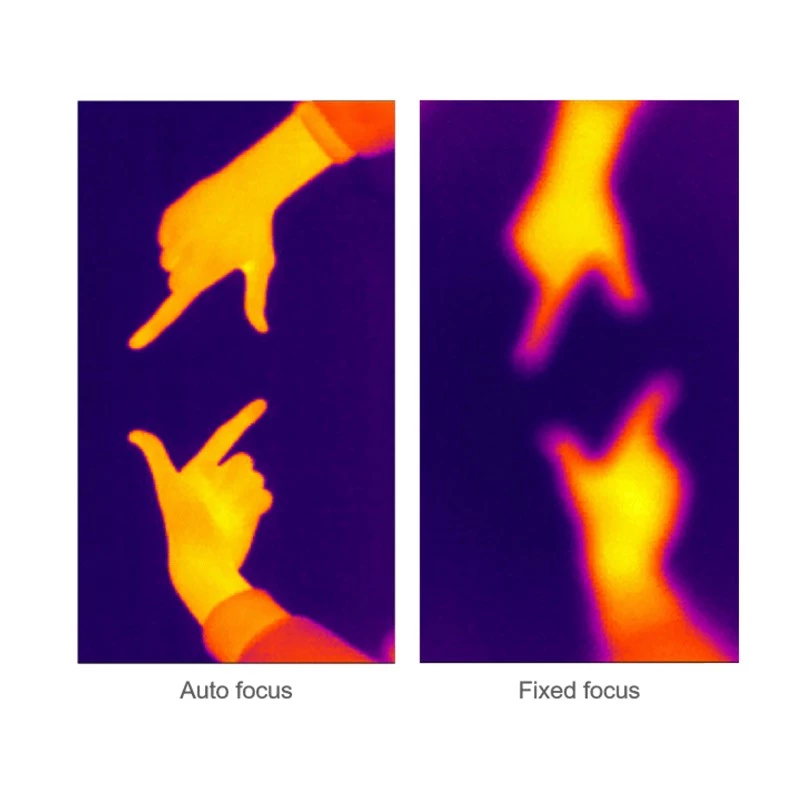

Modulyje įmontuotas WLP automatinio fokusavimo infraraudonųjų spindulių jutiklis, užtikrinantis 256×192 pikselių raišką ir 25 Hz kadrų dažnį. Tai leidžia gauti aiškius, profesionalius šiluminius vaizdus, panašius į didesnių įrenginių, tačiau išlaikant itin mažą svorį (0,04 kg) ir kompaktiškumą. Metalinis korpusas su grafito apdaila užtikrina ilgaamžiškumą net ir atšiauriomis sąlygomis. Matavimo tikslumas ±2 °C arba ±2 % leidžia patikimai nustatyti temperatūrų skirtumus.

Pagrindinės techninės specifikacijos

• Infraraudonųjų spindulių raiška: 256×192 pikseliai
• Matymo laukas (FOV): 25°
• Fokusavimas: automatinis / elektroninis (WLP modulis)
• Temperatūros diapazonas: nuo -20 °C iki 150 °C
• Matavimo tikslumas: ±2 °C arba ±2 %
• Vaizdo dažnis: 25 Hz
• Maitinimas / ekranas: maitinamas iš telefono, vaizdas per USB‑C
• Svoris: 0,04 kg
• Spalva: grafitas

Kaip naudoti?

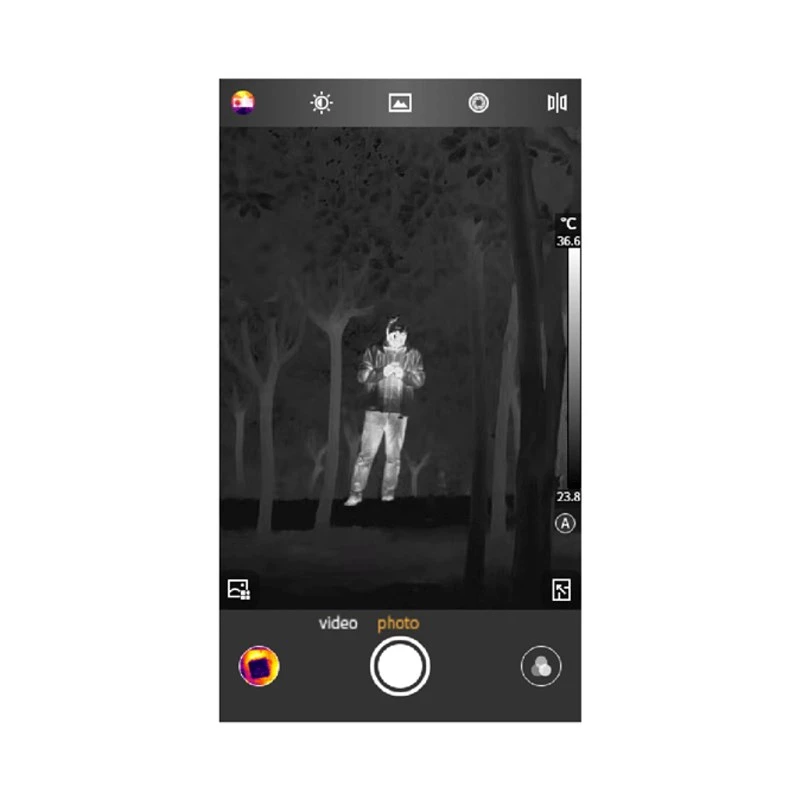

Prijunkite modulį prie suderinamo išmaniojo telefono USB‑C jungtimi ir paleiskite atitinkamą programėlę. Modulis automatiškai sufokusuoja taikinį ir realiu laiku rodo šiluminį vaizdą 25 Hz dažniu. Norėdami atlikti matavimus, užtikrinkite, kad taikinys užimtų pakankamą kadro dalį ir tarp kameros bei taikinio nebūtų kliūčių.

Rekomendacijos

Norėdami gauti tiksliausius rezultatus, kalibruokite matavimus pagal žinomą etaloną, kai reikalingas aukštas absoliutus tikslumas. Venkite staigių aplinkos temperatūros pokyčių matavimo metu. Laikykite modulį apsauginiame dėkle, o objektyvą saugokite nuo smūgių ir užteršimo.
