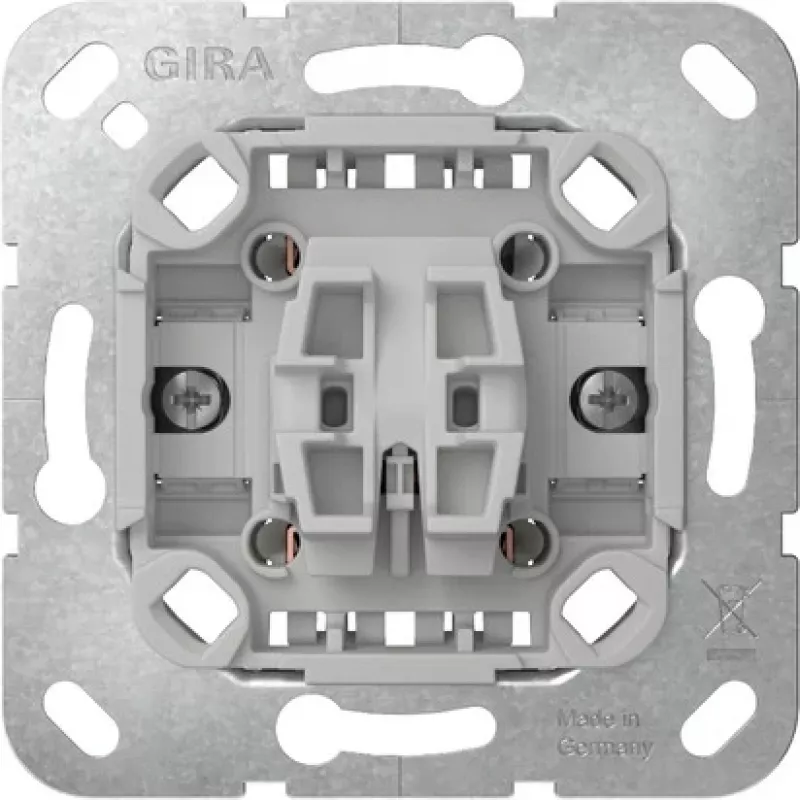

Gira Rocker Switch Insert 317600 – dvipolis, įleidžiamas, 10A

Kai reikia patikimo dvipolio perjungimo taško įleidžiamose instaliacijose, Gira Rocker Switch Insert 317600 užtikrina tvirtą pagrindą, suderinamą su daugeliu Gira dizaino rėmelių. Šis įdėklas yra pagrindinis perjungimo mechanizmas po dekoratyvine svirtimi, leidžiantis valdyti apšvietimo grandines iš vienos vietos.

Kam skirta

Elektrikams ir montuotojams, dirbantiems su Gira System 55, E2, Event, Esprit, Standard 55, Flächenschalter ar S-Color dizaino linijomis, kuriems reikia patikimo įleidžiamojo jungiklio įdėklo gyvenamuosiuose ar komerciniuose projektuose.

Pagrindinės savybės

• Dvipolio jungiklio funkcija (SPDT) universalioms apšvietimo valdymo galimybėms
• Skirta 250 V AC ir 10 A, tinka standartinėms apšvietimo apkrovoms
• Įleidžiamasis dizainas su varžtiniais gnybtais saugiam prijungimui
• Termoplastikas, be halogenų
• Suderinama su Gira System 55 ir susijusiomis serijomis (reikalinga atskira svirtis ir dangtelis)

Specifikacijos

• Jungiklio tipas: svirties jungiklio įdėklas
• Jungiklio funkcija: dvipolis (SPDT)
• Montavimo tipas: įleidžiamasis
• Prijungimo tipas: varžtiniai gnybtai
• Nominali įtampa: 250 V AC
• Nominali srovė: 10 A
• Polių skaičius: 1
• Svirčių skaičius: 1
• Gnybtų talpa (kietiems laidams): maks. 2,5 mm²
• Gnybtų talpa (lankstiems laidams): maks. 1,5 mm²
• Medžiaga: termoplastikas
• Darbinė temperatūra: -20 iki +40 °C
• Montavimo gylis: apie 32 mm
• Be halogenų: Taip

Kaip naudoti

Šis įdėklas skirtas poruoti su suderinama Gira svirtimi ir rėmeliu iš System 55 šeimos ar jos išvestinių serijų. Prieš montavimą įsitikinkite, kad grandinė yra be įtampos, ir naudokite tinkamo skerspjūvio laidus, atitinkančius nurodytas gnybtų talpas.

Patarimas: montuodami visada laikykitės vietinių elektros saugos taisyklių. Rekomenduojame naudoti momentinį atsuktuvą, kad varžtiniai gnybtai būtų tvirtai priveržti, bet nepažeisti. Jei planuojate išplėsti sistemą, rinkitės tos pačios serijos komponentus, kad išlaikytumėte vientisą dizainą.
