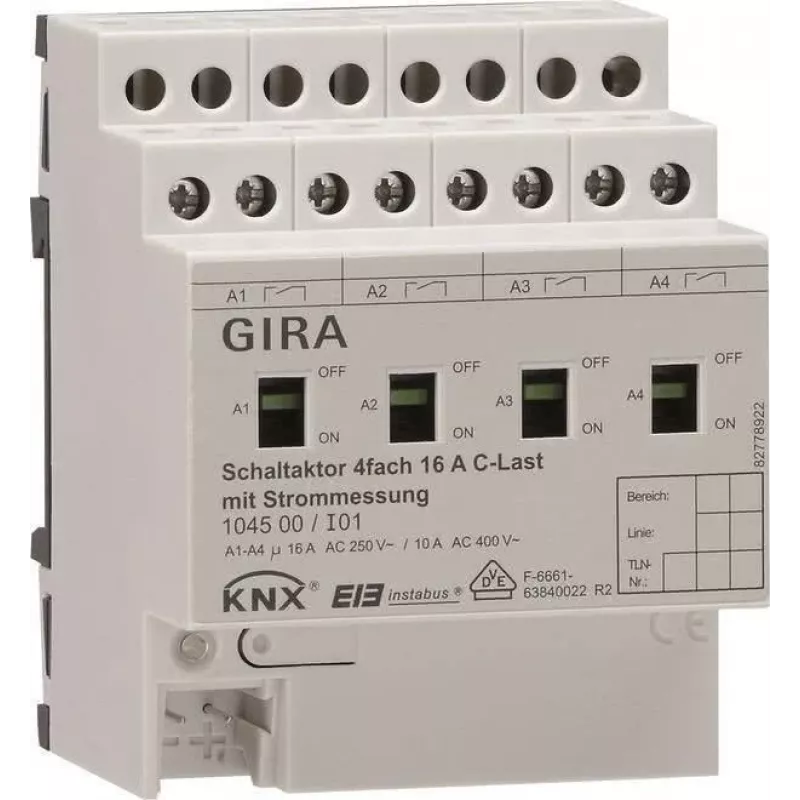

GIRA perjungimo aktuatorius 4 kanalų DIN bėgiui KNX/EIB 16A C apkrovai 104500

Keturi nepriklausomi perjungimo kanalai viename kompaktiškame 4 TE (72 mm) modulyje – tai pastebima iš karto, kai reikia sutalpinti daug funkcijų skirstomojoje spintoje. GIRA 104500 aktuatorius sujungia keturis 16 A kanalus, pritaikytus ne tik varžinėms, bet ir indukcinėms bei talpinėms apkrovoms, todėl tinka valdyti LED šviestuvus, liuminescencines lempas su elektroniniais balastais ar kitus reikalaujančius įrenginius. C apkrovos klasė užtikrina stabilų perjungimą net ir sudėtingomis sąlygomis.

Kam skirtas

Šis aktuatorius – patikimas sprendimas elektrikams, sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikia efektyviai valdyti apšvietimą, šildymą ar kitas elektros apkrovas KNX sistemose. Jis ypač naudingas, kai skirstomojoje spintoje trūksta vietos, bet reikalinga didelė perjungimo galia.

Pagrindinės savybės

• Keturi nepriklausomi perjungimo išėjimai, kiekvienas 16 A (AC1, C apkrova) – universalus apkrovų valdymas.
• Palaiko varžines, indukcines ir talpines apkrovas, įskaitant LED apšvietimą ir elektroninius balastus.
• Rankinis valdymas mygtukais ir LED būsenos indikacija – paprastas paleidimas ir trikčių šalinimas.
• Kompaktiškas 4 TE (72 mm) korpusas DIN bėgiui taupo vietą skirstomojoje spintoje.
• Išplėstinės KNX funkcijos: perjungimas, scenarijai, laiko funkcijos, loginės operacijos, centriniai komandos.
• Elektroninė apsauga nuo trumpojo jungimo ir perkrovos užtikrina ilgaamžiškumą.
• Konfigūruojama su ETS programine įranga, suderinama su visa KNX ekosistema.

Specifikacijos

• Magistralės sistema: KNX/EIB (TP)
• Išėjimų skaičius: 4
• Perjungimo galia vienam išėjimui: 16 A (AC1, C apkrova)
• Nominali apkrovos įtampa: 250 V AC, 50/60 Hz
• Magistralės darbinė įtampa: 21–30 V DC
• Montavimas: DIN bėgis (REG), plotis 4 TE (72 mm)
• Jungtys: varžtiniai gnybtai, maks. laido skerspjūvis 4 mm² (vienagyslis), 2,5 mm² (daugiagyslis)
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Magistralės energijos suvartojimas: maks. 10 mA
• Sertifikatai: CE, KNX

Naudojimo patarimai

Montuodami aktuatorių skirstomojoje spintoje, užtikrinkite pakankamą vėdinimą ir neviršykite 16 A srovės vienam kanalui. Paleidimo metu naudokite rankinius mygtukus, kad patikrintumėte laidų sujungimą prieš įkeliant KNX programą. Jei naudojate talpines apkrovas, esant aukštai aplinkos temperatūrai ir vienu metu veikiant keliems kanalams, apsvarstykite galimybę sumažinti apkrovą.

Patarimas: reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir venkite perkaitimo – tai prailgins įrenginio tarnavimo laiką net intensyvaus naudojimo sąlygomis.
