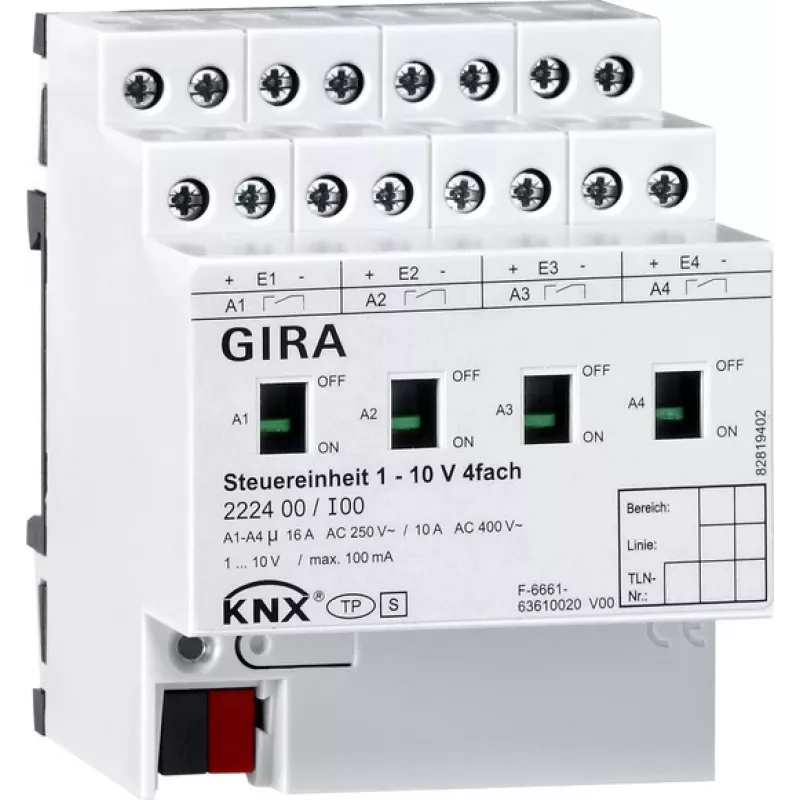

GIRA Control Unit 222400 1-10V 4 kanalų rankinio valdymo KNX modulis (222400)

Komercinių pastatų apšvietimo valdymas reikalauja patikimų sprendimų, užtikrinančių tiek automatizuotą, tiek rankinį valdymą. GIRA Control Unit 222400 – tai keturių kanalų 1-10V valdymo modulis, skirtas dimuojamų šviestuvų ir elektroninių balastų valdymui. Integruotas į KNX magistralę, jis leidžia lanksčiai valdyti apšvietimą biuruose, konferencijų salėse ir viešosiose erdvėse, o rankinis valdymas mygtukais užtikrina greitą reakciją ir testavimą.

Pagrindinės specifikacijos

• Magistralės sistema: KNX
• Funkcija: 1-10V valdymo modulis
• Kanalų skaičius: 4
• Valdymo tipas: rankinis ir KNX
• Išėjimo įtampa: 1-10V DC
• Išėjimo srovė vienam kanalui: maks. 50 mA
• Montavimo tipas: DIN bėgelis (REG įrenginys)
• Modulio plotis: 4 TE (72 mm)
• Maitinimo įtampa: KNX magistralės įtampa (21-30V DC)
• Energijos suvartojimas (KNX): tip. 5 mA
• Darbinė temperatūra: 0°C iki +45°C
• Apsaugos klasė: IP20
• Konfigūravimas: ETS programinė įranga
• Rankinis valdymas: taip, mygtukais
• Būsenos indikacija: LED kiekvienam kanalui
• Jungties tipas: varžtiniai gnybtai (1-10V), magistralės gnybtas (KNX)
• Pritaikymas: 1-10V dimuojamų šviestuvų, elektroninių balastų valdymas
• Produkto tipas: aktorius / sąsaja
• Apsauga nuo trumpojo jungimo: taip, 1-10V išėjimams
• Apsauga nuo perkrovos: taip, 1-10V išėjimams

Kodėl verta rinktis

Šis valdymo modulis užtikrina kompaktišką keturių kanalų 1-10V apšvietimo valdymą, suderinant rankinį valdymą mygtukais su visaverte KNX integracija. Kiekvienas kanalas atskirai apsaugotas nuo trumpojo jungimo ir perkrovos, todėl užtikrinamas patikimas veikimas net ir sudėtingomis sąlygomis. LED būsenos indikacija kiekvienam kanalui leidžia greitai vizualiai įvertinti situaciją diegimo ir trikčių šalinimo metu.

Idealūs naudojimo atvejai

• Dimuojamų fluorescencinių šviestuvų valdymas biurų pastatuose
• 1-10V LED tvarkyklių integravimas į KNX išmaniojo pastato sistemą
• Rankinis valdymas susitikimų kambariuose ar auditorijose
• Esamų 1-10V apšvietimo sistemų atnaujinimas pridedant KNX valdymą

Gera žinoti

Modulis konfigūruojamas per ETS programinę įrangą, leidžiančią lanksčiai priskirti kanalus KNX grupės adresams. Rankinis valdymas mygtukais leidžia atlikti testavimą ir valdymą vietoje be magistralės ryšio. 4 TE (72 mm) modulio plotis pritaikytas standartiniams DIN bėgelio skirstomiesiems skydams.

Patarimas: Planuodami apšvietimo valdymą, kiekvienam 1-10V kanalui numatykite atskirą grupę, kad galėtumėte lanksčiai valdyti skirtingas zonas. Prieš montuodami į skydą, įsitikinkite, kad maitinimo įtampa atitinka KNX reikalavimus (21-30V DC).
