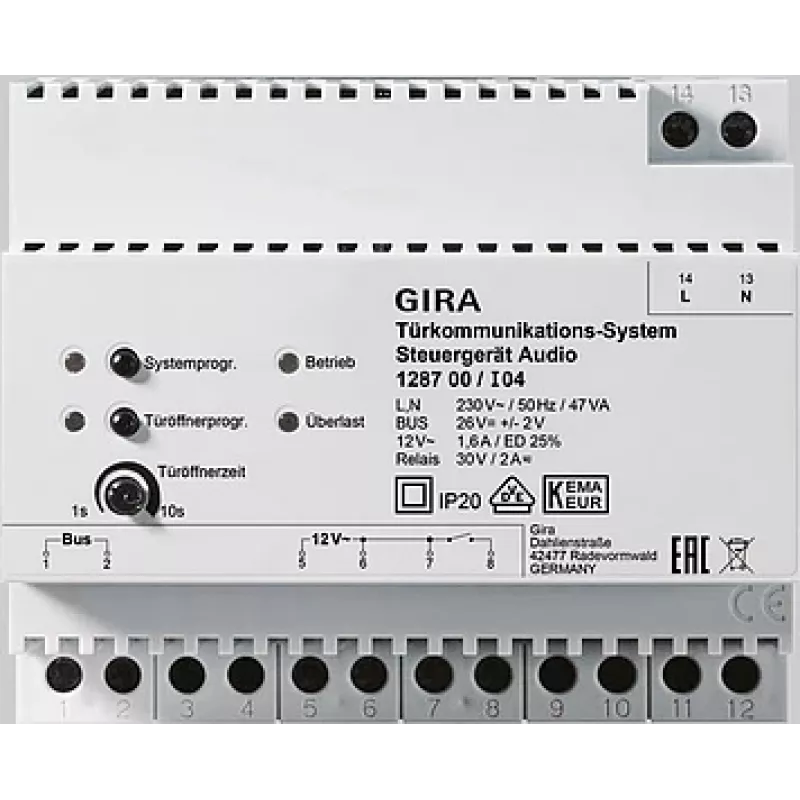

Maitinimo šaltinis GIRA 128700

GIRA 128700 yra valdymo įrenginys, tiekiantis maitinimą Gira durų komunikacijos magistralės garo komponentams. Jis maitina apsaugotą nuo atvirkštinio poliškumo ir trumpojo jungimo dviejų laidų magistralę, taip pat turi atskiras išvestis durų atidarytuvui ir DCS-TC šliuzo maitinimui. Šis kompaktiškas baltas korpusas tinka tiek gyvenamiesiems, tiek komerciniams domofonų įrenginiams.

Privalumai

Įrenginys turi savaime atsistatančią elektroninę trumpojo jungimo ir perkrovos apsaugą tiek darbinei įtampai, tiek magistralei. Jame yra mygtukai sistemos ir durų atidarytuvo programavimui, o LED indikatoriai rodo veikimo būseną, perkrovą, sistemos ir durų atidarytuvo programavimo būseną. Taip pat yra AC 12 V išvestis standartiniam durų atidarytuvui, nuolatinė AC 12 V išvestis DCS-TC šliuzui ir relės išvestis durų atidarytuvui su atskiru maitinimo šaltiniu. Durų atidarytuvo impulso trukmė reguliuojama nuo 1 iki 10 sekundžių.

Pagrindinės specifikacijos

• Maitinimo įtampa: 230 V AC, 50/60 Hz
• Išėjimo įtampa magistralei: 12 V DC, 1 A
• Išėjimas durų atidarytuvui: AC 12 V, 1 A (impulsinis)
• Nuolatinė išvestis DCS-TC šliuzui: AC 12 V, 100 mA
• Relės išvestis: 30 V AC/DC, 1 A (potencialiai nepriklausoma)
• Impulso trukmės reguliavimas: 1–10 s
• Apsauga: Nuo trumpojo jungimo, perkrovos ir atvirkštinio poliškumo
• Korpusas: Baltas, skirtas montavimui ant DIN bėgelio

Naudojimas

Sumontuokite GIRA 128700 pagal Gira durų komunikacijos magistralės sistemos laidų schemą. Prijunkite dviejų laidų magistralę, durų atidarytuvo išvestis ir DCS-TC šliuzo išvestį pagal poreikį. Naudodami mygtukus, įeikite į sistemos ir durų atidarytuvo programavimo režimus, stebėkite LED indikatorius būsenai ir klaidoms. Sureguliuokite durų atidarytuvo impulso trukmę nuo 1 iki 10 sekundžių specialiu valdikliu.

Rekomendacijos

Montuokite ir junkite maitinimo šaltinį pagal vietinius elektros reikalavimus ir Gira montavimo instrukcijas. Saugiam veikimui užtikrinkite teisingą poliškumą magistralėje, patikimas relės ir išorinių durų atidarytuvų jungtis bei po montavimo patikrinkite LED indikatorius. Jei pasireiškia nuolatinė perkrova ar gedimai, kreipkitės į kvalifikuotą personalą arba Gira techninę dokumentaciją.
