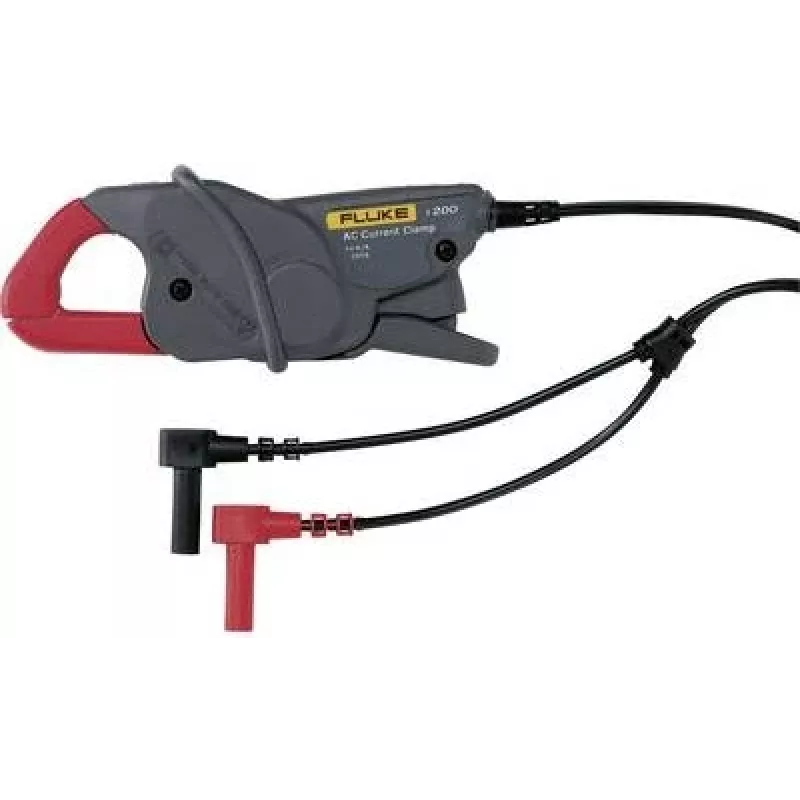

Fluke i200 kintamosios srovės matavimo replės-adapteris, 0,5–200 A, 10 mV/A išėjimas 664755

Kai reikia išmatuoti kintamosios srovės apkrovą skirstomojoje spintoje ar variklio grandinėje, o grandinės atjungti negalima, praverčia nešiojamas srovės replės-adapteris. Fluke i200 paverčia 0,5–200 A kintamosios srovės signalą saugiu milivoltų signalu (10 mV/A), kurį galima tiesiogiai nuskaityti universaliuoju multimetru su 4 mm bananų įvadais. 20 mm žiočių anga leidžia apkabinti laidininką nepažeidžiant grandinės.

Privalumai

Pasyvi konstrukcija nereikalauja baterijų – prietaisas visada paruoštas darbui, nereikia rūpintis maitinimo elementų įkrovimu ar keitimu. 1,5 % + 0,5 A pagrindinė paklaida (45–65 Hz) užtikrina patikimus matavimus atliekant gedimų paiešką ir profilaktinę priežiūrą. 1,5 m kabelis suteikia lankstumo dirbant ankštose spintose.

Tinka naudoti

• Kintamosios srovės matavimui skirstomuosiuose skydeliuose ir variklių grandinėse
• Apkrovos srovių patikrinimui neatskiriant laidų
• Kartu su Fluke ir kitais multimetrais, turinčiais 4 mm bananų lizdus

Pagrindinės specifikacijos

• Srovės diapazonas: 0,5 A–200 A AC RMS
• Išėjimo signalas: 10 mV/A AC
• Pagrindinė paklaida (45–65 Hz): 1,5 % + 0,5 A
• Dažnių diapazonas: 45 Hz–400 Hz
• Maksimalus laidininko skersmuo: 20 mm
• Saugos klasė: CAT III 600 V, CAT II 600 V
• Kabelio ilgis: 1,5 m
• Maitinimo šaltinis: pasyvus (nereikia baterijos)

Kaip naudoti

Prijunkite adapterio 4 mm bananų kištukus prie multimetro įvadų, nustatykite multimetrą į kintamosios srovės įtampos matavimo režimą ir apkabinkite laidininką. Multimetro rodmenis padauginkite iš 10, kad gautumėte tikrąją srovę amperais. Pavyzdžiui, 1 V rodmuo atitinka 100 A.

Patarimas: prieš matuodami įsitikinkite, kad laidininkas yra centre tarp žiočių – tai padidina matavimo tikslumą. Reguliariai tikrinkite, ar žiočių paviršiai švarūs, ir saugokite adapterį nuo smūgių. Naudokite tik su multimetrais, kurių įvadų kategorija atitinka matuojamos grandinės saugos reikalavimus.
