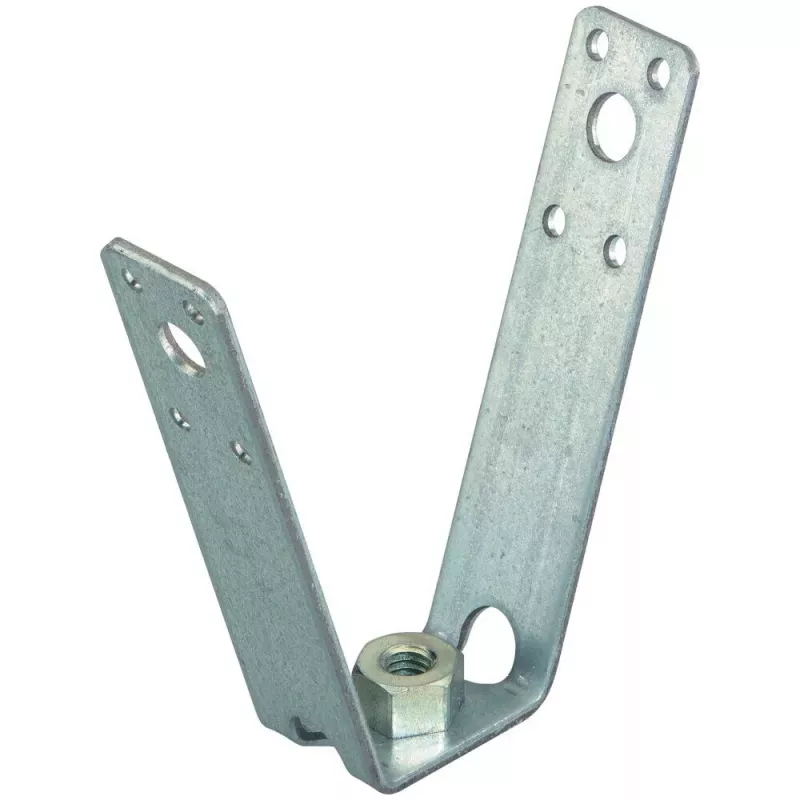

Vėdinimo kanalo laikiklis Fischer 64094

Fischer TZ tipo trapecinis laikiklis skirtas tvirtinti vėdinimo ir sprinklerinių sistemų komponentus prie trapecinių lakštų. Jis užtikrina patikimą ir reguliuojamą tvirtinimą, leidžiantį pritaikyti laikiklį prie lakšto profilio dėl specialių lenkimo taškų. Laikiklis tinkamas naudoti su SKS M8x100 varžtu, taip pat gali būti naudojamas kitiems vamzdžiams tvirtinti naudojant savisriegius varžtus ar plienines aklines kniedes.

Privalumai

VdS patvirtinimas TZ/TZH modeliams ir FM patvirtinimas TZA modeliui užtikrina nepriklausomai patikrintą saugą. Cinkuota danga apsaugo nuo korozijos, užtikrindama ilgaamžiškumą vėdinimo įrenginiuose.

Kur naudoti

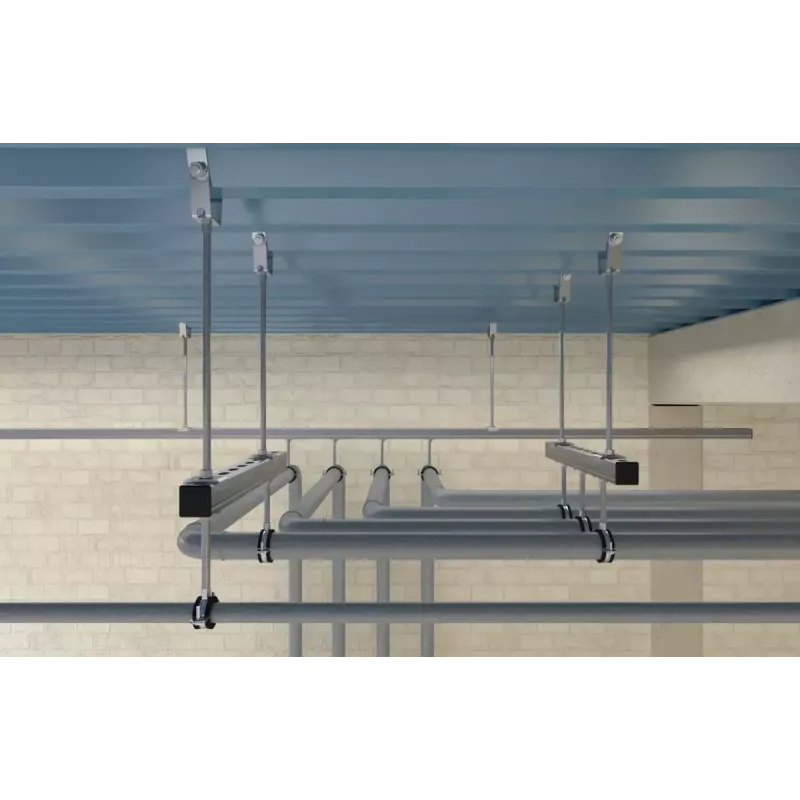

• Vėdinimo kanalų tvirtinimui prie trapecinių lakštų
• Sprinklerinių sistemų vamzdžių montavimui su SKS M8x100 varžtu
• Kitų vamzdžių tvirtinimui savisriegiais varžtais ar plieninėmis aklinėmis kniedėmis

Pagrindinės specifikacijos

• Prekės ženklas: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Sujungimo sriegis: M8
• Medžiaga: plienas DX51D+Z 140-275 (medžiagos nr. 1.0226+Z) pagal DIN EN 10327; DD11 pagal DIN EN 10111
• Paviršius: elektrolitinis cinkavimas
• Matmenys (tipinis pritaikymas): plotis 90 mm, gylis 25 mm, aukštis 90 mm

Naudojimo instrukcija

Padėkite trapecinį laikiklį ant išmuštos skylės trapeciniame lakšte taip, kad lenkimo taškai sutaptų su lakšto profiliu. Sprinklerinių komponentų tvirtinimui naudokite varžtą SKS M8x100; kitiems vamzdžiams naudokite atitinkamus savisriegius varžtus ar plienines aklines kniedes. Priveržkite M8 jungtį iki gamintojo nurodyto sukimo momento ir įsitikinkite, kad laikiklis glaudžiai priglunda prie lakšto paviršiaus, užtikrinant tolygią apkrovą.

Rekomendacijos

Naudokite laikiklį kartu su nurodytu SKS M8x100 varžtu sprinklerinėms sistemoms; išorinėje ar drėgnoje aplinkoje rinkitės korozijai atsparius tvirtinimo elementus. Prieš montuodami patikrinkite varžto ilgio ir kniedžių tipo suderinamumą su lakšto storiu bei vamzdžio skersmeniu.
