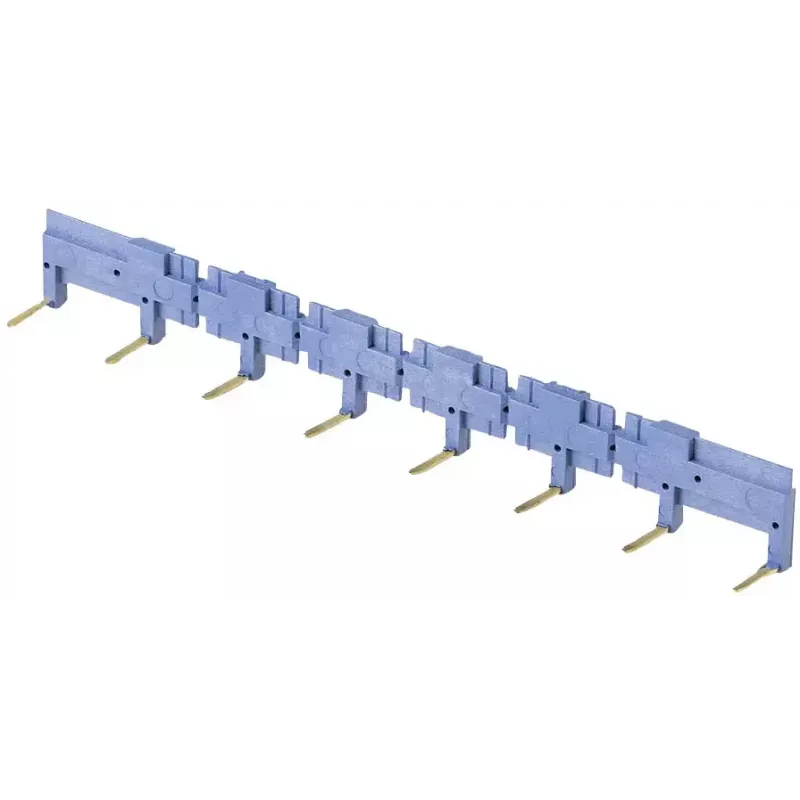

Finder Comb Bridge 8 krypčių A1 arba A2 terminalams (095.08)

Valdymo pultuose, kuriuose sumontuota daug relinių modulių, laiko sąnaudos laidų sujungimui gali būti reikšmingos. Finder 095.08 šukos tiltelis leidžia per vieną komponentą lygiagrečiai sujungti iki aštuonių relių ritės kontaktus, nereikalaujant atskirų laidų. Tai patikimas sprendimas, užtikrinantis tvarkingą ir greitą instaliaciją.

Kodėl verta rinktis

• Laiko taupymas: vienu judesiu sujungiate iki 8 relių, nereikia lituoti ar naudoti atskirų džemperių.
• Patikimumas: kontaktai pagaminti iš vario lydinio, o korpusas – iš poliamido (PA), atsparaus mechaniniam poveikiui ir temperatūros svyravimams.
• Universalus suderinamumas: skirta Finder 34 serijos relių lizdams, jungia A1 arba A2 terminalus.
• Paprastas montavimas: užspaudžiamas (plug-in / snap-on) be papildomų įrankių.

Techninė specifikacija

• Pavadinimas: Finder 095.08
• Tipas: šukos tiltelis (jumper link)
• Krypčių skaičius: 8
• Suderinamumas: Finder 34 serijos relės
• Jungiamieji terminalai: A1 arba A2 (ritės kontaktai)
• Vardinė srovė: 6 A
• Izoliacijos įtampa: 250 V AC/DC
• Korpuso medžiaga: poliamidas (PA)
• Kontaktų medžiaga: vario lydinys
• Montavimo tipas: įstatomas / užspaudžiamas
• Spalva: pilka
• Terminalų žingsnis: 5 mm
• Darbinė temperatūra: -40 … +70 °C

Kam skirta

Šis tiltelis idealiai tinka automatikos inžinieriams, elektrikams ir techninės priežiūros specialistams, kurie projektuodami ar atnaujindami valdymo pultus siekia sumažinti laidų kiekį ir padidinti sistemos patikimumą. Jis naudingas mašinų gamyboje, pastatų automatizavimo sistemose bei bet kur, kur reikia lygiagrečiai maitinti kelias rites.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad relės lizdai atitinka Finder 34 seriją. Tiltelį užspauskite ant A1 arba A2 terminalų – turi girdėtis spragtelėjimas. Patikrinkite, ar neviršijama 6 A srovė ir 250 V įtampa. Esant aukštai temperatūrai (>70 °C) rekomenduojama papildomai įvertinti aušinimą. Montuodami kelis tiltelius išlaikykite 5 mm žingsnį tarp terminalų.
