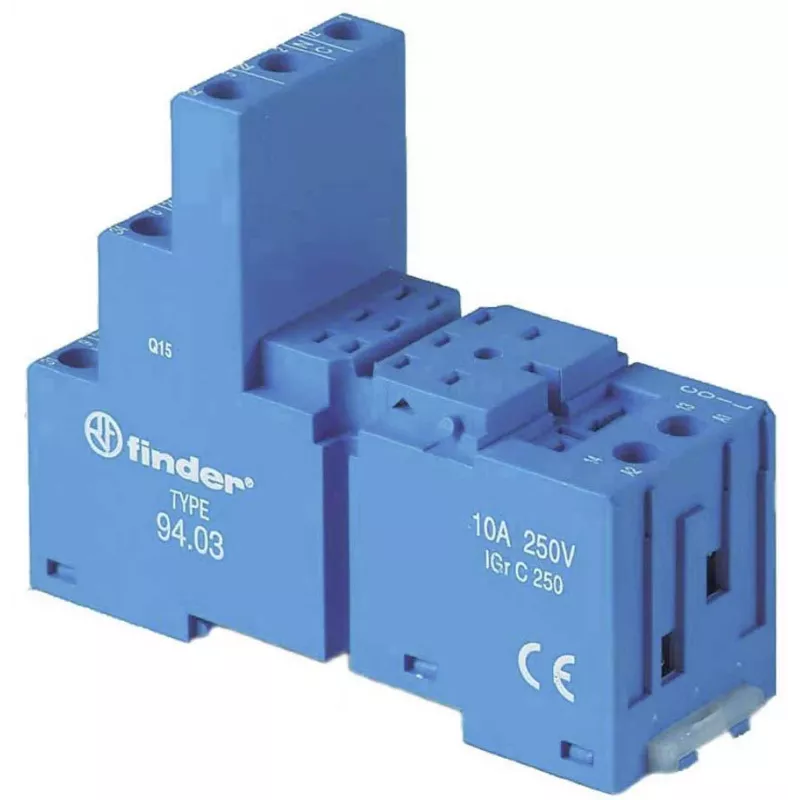

Finder 94.03 mėlynas varžtinių gnybtų lizdas 55.33/55.34 ir 85 serijos relėms, 11 kontaktų, DIN bėgiui/panelui, 10 A, 250 V AC

Kai reikia greitai ir patikimai sumontuoti ar pakeisti relę pramoniniame valdymo skydelyje, laiko sąnaudos ir kontaktų patikimumas tampa kritiniai. Finder 94.03 varžtinių gnybtų lizdas užtikrina tvirtą ir ilgaamžę relės jungtį, leidžiančią sutelkti dėmesį į pagrindinę užduotį – įrenginio veikimą.

Privalumai

Lizdo korpusas iš poliamido (PA) pasižymi dideliu mechaniniu atsparumu, o degumo klasė UL 94 V-0 užtikrina saugą net ir reikliose aplinkose. Varžtiniai gnybtai priima kietuosius laidus iki 2 x 2,5 mm² ir lanksčiuosius iki 2 x 1,5 mm², su 8 mm nuėmimo ilgiu ir 0,5 Nm priveržimo momentu – tai leidžia atlikti patikimą ir lengvai prižiūrimą sujungimą. IP20 apsaugos laipsnis apsaugo nuo atsitiktinio prisilietimo, o darbinė temperatūra nuo -40 iki +70 °C garantuoja veikimą net atšiauriomis sąlygomis.

Tinka

• Pramonės automatizavimo ir valdymo skydams
• Relių keitimui ir mašinų priežiūrai
• Relių montavimui ant DIN bėgio ar panelės

Pagrindinės specifikacijos

• Lizdo tipas: varžtinių gnybtų lizdas
• Kontaktų skaičius: 11
• Suderinamos relių serijos: 55.33, 55.34, 85.03, 85.04, 85.33, 85.34, 85.53, 85.54
• Montavimas: DIN bėgis (EN 60715) arba panelė
• Nominali srovė: 10 A
• Nominali įtampa: 250 V AC
• Dielektrinis stipris: 2 kV AC (įėjimas-išėjimas)
• Laidų talpa: 2 x 2,5 mm² kietieji / 2 x 1,5 mm² lankstieji
• Laido nuėmimo ilgis: 8 mm
• Varžto priveržimo momentas: 0,5 Nm
• Darbinė temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: poliamidas (PA)
• Spalva: mėlyna
• Degumo klasė: UL 94 V-0

Naudojimas

Lizdas tvirtinamas ant DIN bėgio pagal EN 60715 arba tiesiai ant panelės. Prieš montuodami įsitikinkite, kad relė atitinka vieną iš nurodytų serijų. Nuimkite 8 mm izoliacijos nuo laidų, įkiškite juos į gnybtus ir priveržkite varžtus 0,5 Nm momentu. Sumontavę patikrinkite, ar visi kontaktai tvirtai laikosi.

Rekomendacijos

Prieš užsakydami patikrinkite relės suderinamumą. Naudokite tinkamo skerspjūvio laidus ir laikykitės nurodyto priveržimo momento, kad užtikrintumėte patikimą sujungimą. Montuodami vadovaukitės vietiniais elektros saugos reikalavimais.
