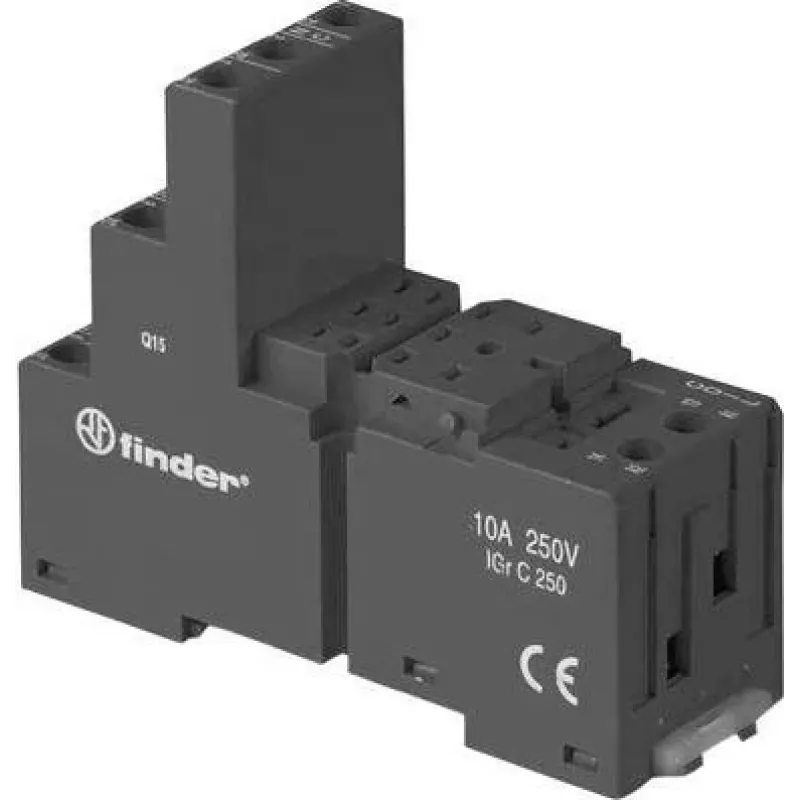

Finder 94.03.0 juodas varžtinis lizdas 55.33/55.34 ir 85.33/85.34 relėms, 3 polių, 10A 250V, DIN/panelinis montavimas

Patikimas relės kontaktas prasideda nuo tinkamo lizdo. Finder 94.03.0 varžtinis lizdas užtikrina stabilią ir ilgaamžę jungtį su Finder 55.33, 55.34, 85.33 ir 85.34 serijų relėmis, todėl sumažėja netikėtų kontaktų sutrikimų rizika pramoninėse valdymo sistemose.

Kam skirta

Šis lizdas sukurtas elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo relės montavimo sprendimo. Jis tinka įrenginiams, kuriuose naudojamas DIN bėgelis arba panelinis montavimas, o laidai turi išlikti saugūs nepertraukiamo veikimo metu. Nesvarbu, ar atnaujinate esamus valdymo skydus, ar kuriate naujas automatizavimo sistemas – šis lizdas užtikrina profesionalaus lygio prijungimą.

Pagrindinės savybės

• Suderinamas su Finder 55.33, 55.34, 85.33 ir 85.34 serijų relėmis
• 3 polių varžtiniai gnybtai, tinkami tvirtiems ir lankstiems laidininkams
• Nominali srovė 10 A, nominali įtampa 250 V AC
• Montuojamas ant DIN bėgelio arba panelėje
• Juodas poliamido korpusas su IP20 apsauga
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +70 °C
• CE ir cURus sertifikatai

Specifikacijos

• Gaminio tipas: relės lizdas
• Polių skaičius: 3
• Gnybtų tipas: varžtiniai
• Montavimo tipas: DIN bėgelis / panelinis
• Suderinamos relių serijos: Finder 55.33, 55.34, 85.33, 85.34
• Nominali srovė: 10 A
• Nominali įtampa: 250 V AC
• Dielektrinis stiprumas (ritė-kontaktai): 6 kV (1,2/50 µs)
• Darbinė temperatūra: -40 iki +70 °C
• Laido nuėmimo ilgis: 8 mm
• Varžtų priveržimo momentas: 0,5 Nm
• Maks. tvirto laido skerspjūvis: 1x 6 mm² / 2x 2,5 mm²
• Maks. lankstaus laido skerspjūvis: 1x 4 mm² / 2x 2,5 mm²
• Spalva: juoda
• Apsaugos laipsnis: IP20
• Izoliacijos medžiaga: poliamidas (PA)
• Sertifikatai: CE, cURus

Naudojimo patarimai

Prieš prijungdami laidus, nuimkite izoliaciją 8 mm ir priveržkite varžtus 0,5 Nm momentu, kad kontaktas būtų optimalus. Lankstiems laidams naudokite antgalius, kad išvengtumėte susisukimo. Montuokite lizdą ant standartinio 35 mm DIN bėgelio arba tiesiai prie panelės varžtais. Visada patikrinkite relės suderinamumą prieš montavimą.

Patarimas: reguliariai tikrinkite varžtų priveržimą, ypač vibracijos sąlygomis, kad išlaikytumėte patikimą kontaktą.
