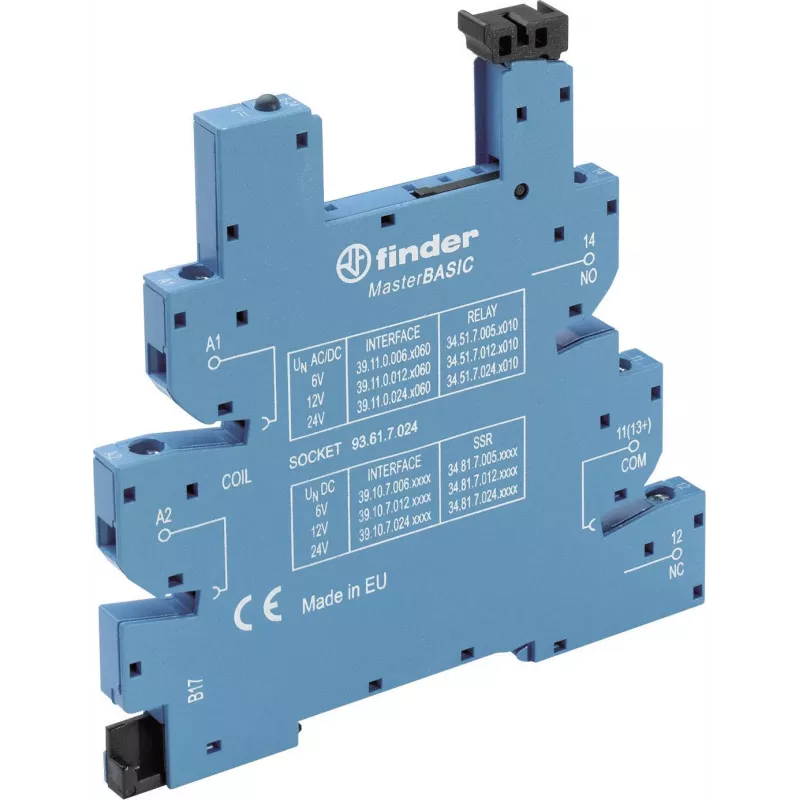

Finder 93.61.7.024 relių lizdas su fiksavimo spaustuku, LED ir EMC slopinimu

Pramonės automatizavimo ir valdymo pultų inžinieriams, kuriems reikia patikimo ir tvarkingo relių prijungimo sprendimo, Finder 93.61.7.024 relių lizdas su integruotu fiksavimo spaustuku, LED indikatoriumi ir EMC slopinimo grandine pašalina atskirų komponentų poreikį. Šis lizdas užtikrina saugų ir stabilų ryšį su Finder 60 serijos relėmis, turinčiomis 3 CO kontaktus ir 11 kontaktų.

Privalumai

• Integruotas LED indikatorius leidžia greitai stebėti relės būseną
• Įmontuota EMC slopinimo grandinė (diodas DC / varistorius AC) apsaugo nuo įtampos šuolių
• Metalinis fiksavimo spaustukas užtikrina patikimą relės laikymą ir apsaugo nuo atsitiktinio atsijungimo
• Universalus montavimas: DIN bėgelis (EN 60715) arba skydinis montavimas
• Sraigtiniai gnybtai priima kietus arba lanksčius laidus iki 2,5 mm²
• Platus darbinės temperatūros diapazonas: nuo -40 iki +70 °C

Kasdienis naudojimas

Šis lizdas supaprastina montavimą ir priežiūrą. LED indikatorius suteikia tiesioginį vizualinį patvirtinimą, kad ritė yra įjungta, o slopinimo grandinė sugeria pereinamuosius procesus, prailgindama relės tarnavimo laiką. Fiksavimo spaustukas tvirtai laiko relę net ir didelės vibracijos sąlygomis. Su 10 A vardine srove ir 6 kV dielektriniu stipriu, jis saugiai atlaiko reiklias apkrovas.

Techninės specifikacijos

• Produkto tipas: relių lizdas
• Suderinama relių serija: Finder 60 serija (pvz., 60.12, 60.13)
• Polių skaičius: 3 poliai (3 CO kontaktai)
• Kontaktų skaičius: 11
• Montavimo tipas: DIN bėgelis (EN 60715) arba skydinis montavimas
• Gnybtų tipas: sraigtiniai gnybtai
• Integruotos funkcijos: LED indikatorius, EMC slopinimo grandinė
• Slopinimo grandinės tipas: diodas (DC ritėms) / varistorius (AC ritėms)
• Vardinė slopinimo įtampa: 24 V (AC/DC)
• Maksimali vardinė srovė: 10 A
• Dielektrinis stipris (ritė-kontaktai): 6 kV (1,2/50 µs)
• Darbinės temperatūros diapazonas: nuo -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas
• Fiksavimo spaustukas: įtrauktas (metalinis)
• Laido skersmuo (kietas): 1 x 0,5–2,5 mm² / 2 x 0,5–1,5 mm²
• Laido skersmuo (lankstus): 1 x 0,5–2,5 mm² / 2 x 0,5–1,5 mm²
• Sraigtinių gnybtų priveržimo momentas: 0,5 Nm
• Patvirtinimai: CE, UL, CSA, VDE

Pabaigos pastaba

Finder 93.61.7.024 yra patikimas pasirinkimas valdymo pultams, kuriems reikalingas tvirtas relių montavimas su integruota apsauga ir diagnostika.
