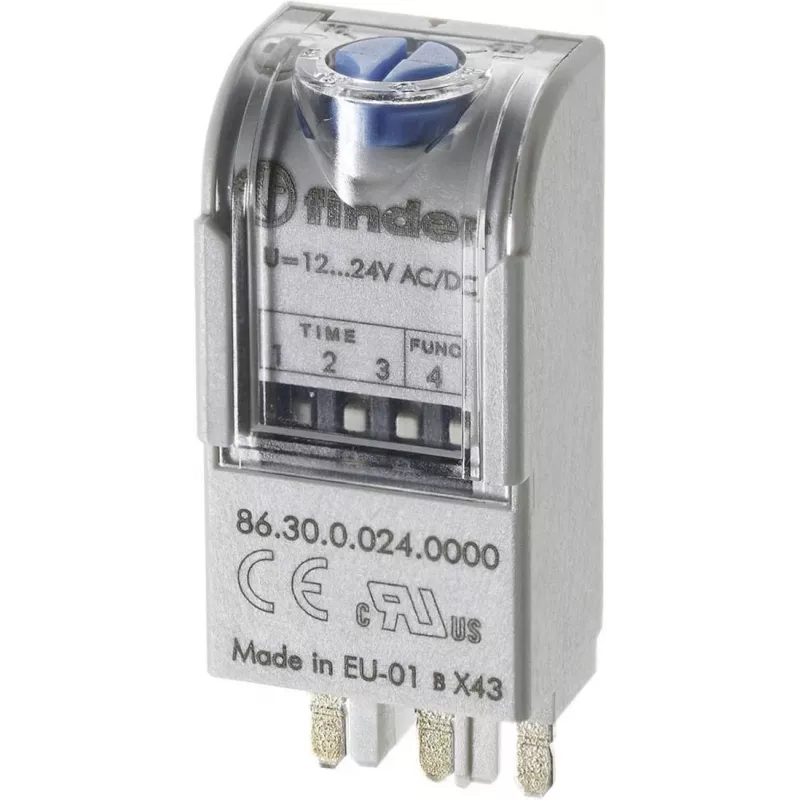

FINDER 86.30 Daugiafunkcis laiko relės modulis, 24V AC/DC, 1 CO 16A, 8 funkcijos, 0,05s-100h 863000240000T

Pramonės ir pastatų automatizavimo projektuotojams bei techninės priežiūros specialistams, kuriems reikia lankstaus laiko valdymo sprendimo, FINDER 86.30 daugiafunkcis laiko relės modulis suteikia aštuonias pasirenkamas laiko funkcijas viename kompaktiškame kištukiniame įrenginyje. Vietoj kelių atskirų laiko relių pakanka vieno modulio, kuris užtikrina tikslų procesų valdymą nuo 0,05 sekundės iki 100 valandų.

Kam skirtas

Skydų surinkėjams, sistemų integratoriams ir elektros inžinieriams, projektuojantiems valdymo spintas ŠVOK, siurblių, prieigos kontrolės ar pramoninių mašinų sistemose. Modulis montuojamas ant DIN bėgelio per 90 serijos lizdą, todėl lengvai integruojamas į esamas ir naujas sistemas.

Pagrindinės savybės

• 8 laiko funkcijos: AI, DI, SW, BE, CE, DE, EE, FE
• Platus laiko diapazonas: nuo 0,05 s iki 100 h, 8 pasirenkamos skalės
• 1 perjungiamasis (CO) išėjimo kontaktas, 16 A esant 250 V AC
• Maitinimo įtampa: 24 V AC/DC
• Kištukinė konstrukcija, skirta 90 serijos lizdams
• LED indikatoriai maitinimo ir išėjimo būsenai
• Darbinė temperatūra: nuo -20 °C iki +70 °C

Specifikacijos

• Produkto tipas: Daugiafunkcis laiko relės modulis
• Serija: 86
• Maitinimo įtampa: 24 V AC/DC
• Išėjimas: 1 CO (SPDT)
• Kontakto nominalas: 16 A @ 250 V AC (AC1)
• Laiko diapazonas: 0,05 s – 100 h
• Laiko skalės: 8
• Montavimas: kištukinis (90 serijos lizdas)
• Energijos suvartojimas: 2,5 VA (AC), 1,5 W (DC)
• Dielektrinis stiprumas: 2 kV AC (maitinimas-išėjimas)
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: 100 x 10^3 operacijų (esant nominaliai apkrovai)
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekinis skydelis
• Indikatoriai: LED maitinimui ir išėjimui

Naudojimo patarimai

Pasirinkite tinkamą 90 serijos lizdą ir fiksavimo spaustuką, kad modulis būtų saugiai įtvirtintas. Prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 24 V AC/DC. Jei perjungimai dažni, sumažinkite kontakto srovę, kad prailgintumėte elektrinį ilgaamžiškumą.

Patarimas: naudokite tik originalius FINDER 90 serijos lizdus – taip užtikrinsite patikimą kontaktą ir ilgą modulio tarnavimo laiką.
