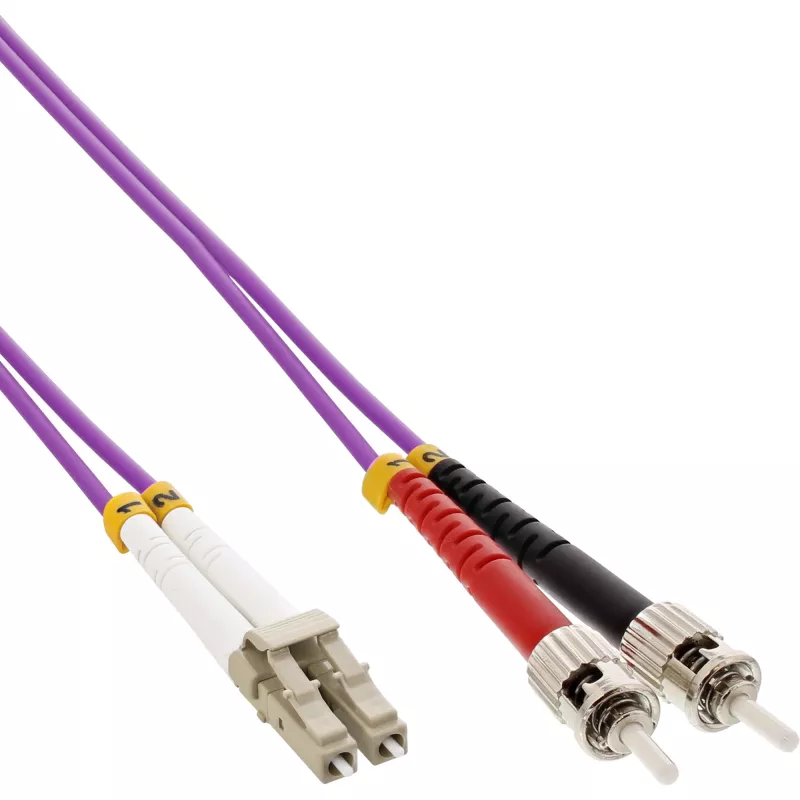

InLine Fiber Optinis Dupleksinis Laidas LC/ST 50/125µm OM4 0,5m

Šis trumpas šviesolaidinis dupleksinis laidas InLine LC/ST 50/125µm OM4 0,5 m skirtas didelės spartos optiniams ryšiams duomenų centruose, LAN ir telekomunikacijų aplinkoje. Laidas naudoja OM4 daugiamodį pluoštą su 50/125 µm šerdies/apvalkalo struktūra ir užtikrina dupleksinį perdavimą per LC ir ST jungtis. 0,5 m ilgis idealiai tinka įrenginių tarpusavio jungtims, kai reikia minimalaus laisvumo ir mažo įterpimo nuostolio.

Privalumai

Šis OM4 dupleksinis laidas užtikrina didesnį pralaidumą ir geresnę modalinės dispersijos charakteristiką, palyginti su ankstesnėmis daugiamodėmis klasėmis, leidžiančią patikimai veikti 10GbE ir didesnės spartos jungtyse trumpais ir vidutiniais atstumais. LC ir ST jungčių derinys suteikia lankstumo prijungiant prie įvairių siųstuvų-imtuvų ir pataisinių skydų. Trumpas 0,5 m ilgis sumažina perteklinį kabelių valdymą ir padeda išlaikyti tvarkingą stelažų ir pataisinių skydų konfigūraciją, mažindamas signalo slopinimą.

Tinkamas naudojimas

• Trumpoms jungtims tarp tinklo jungiklių, medijos keitiklių ir siųstuvų-imtuvų
• Pataisinėms jungtims duomenų centrų stelažuose ir serverių spintose
• Laboratorijų ir bandymų stendų optiniams ryšiams
• Vietinio tinklo (LAN) daugiamodėms jungtims, kurioms reikalingas OM4 našumas

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Ilgis: 0,5 m
• Jungtis A: LC (dupleksinė)
• Jungtis B: ST (bayonet)
• Dupleksinis perdavimas: taip
• Tipinės programos: 10GbE ir didesnės spartos daugiamodės jungtys trumpais atstumais

Naudojimo instrukcija

Prijunkite LC galą prie LC suderinamo prievado ant siųstuvo-imtuvo, pataisinio skydo ar tinklo įrenginio, o ST galą įkiškite į ST suderinamą jungtį priešingame įrenginyje ar medijos keitiklyje. Prieš įkišant įsitikinkite, kad jungtys yra švarios, kad būtų išvengta užteršimo sukeliamų nuostolių; nenaudojamą laidą laikykite su apsauginiais dangteliais. Laidą tieskite švelniais lenkimais, laikydamiesi nurodyto minimalaus lenkimo spindulio daugiamodiam pluoštui, kad išvengtumėte padidėjusio slopinimo ar fizinių pažeidimų.

Rekomendacijos

Prieš naudodami patikrinkite ir nuvalykite jungčių galus patvirtintais šviesolaidžio valymo įrankiais, venkite aštrių lenkimų ir mechaninių įtempimų. Rinkitės šį 0,5 m OM4 dupleksinį laidą trumpoms, didelės spartos daugiamodėms jungtims, kai reikalingas LC į ST ryšys.
