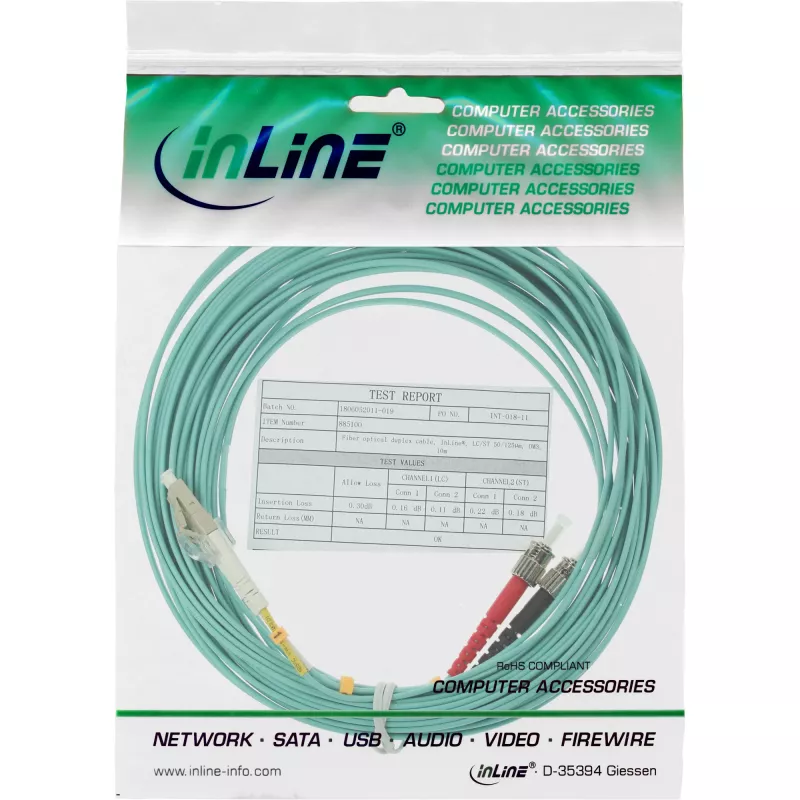

InLine Fiber Optinis Dipleksinis Laidas LC/ST 50/125µm OM3 3m

Šis InLine Fiber optinis dipleksinis šuolis yra 3 metrų ilgio daugiamodis kabelis, skirtas didelės spartos duomenų perdavimui vietiniuose tinkluose ir struktūrizuotose kabelių sistemose. Jis sujungia LC jungtį viename gale su ST jungtimi kitame, palaiko pilno duplekso veikimą ir naudoja 50/125 µm šerdies/apvalkalo skersmenį, atitinkantį OM3 daugiamodį našumą. Kabelis sukurtas išlaikyti signalo vientisumą trumpais ir vidutiniais atstumais bei integruotis su įranga, kuriai reikalingos LC arba ST jungtys.

Privalumai

Šis OM3 daugiamodis dipleksinis kabelis užtikrina mažą slopinimą ir kontroliuojamą modalinį pralaidumą, tinkamą gigabitiniam ir 10 Gigabit Ethernet ryšiui per daugiamodį šviesolaidį. LC ir ST jungtys užtikrina platų įrenginių suderinamumą: LC – moderniems siųstuvams-imtuvams, ST – senesnei įrangai. 3 m ilgis subalansuoja pasiekiamumą ir valdomumą stelažuose, skirstomuosiuose skyduose ir ant stalų. Kabelio apvalkalas ir jungčių ferulės yra pagaminti taip, kad atlaikytų pakartotinius įjungimus ir išlaikytų optinį išlygiavimą.

Tinka

• Šuoliniams jungimams tarp jungiklių, maršrutizatorių ir siųstuvų-imtuvų duomenų centruose ir telekomunikacijų patalpose
• Tinklo įrangos su LC prievadais prijungimui prie įrenginių su ST sąsajomis
• Trumpiems ir vidutiniams daugiamodžiams šviesolaidžio ruožams, perduodantiems didelės spartos Ethernet (1G/10G)
• Laboratoriniams bandymų rinkiniams ir mokymo aplinkoms, kurioms reikalingi patikimi daugiamodžiai ryšiai

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OM3 daugiamodis
• Šerdies/apvalkalo skersmuo: 50/125 µm

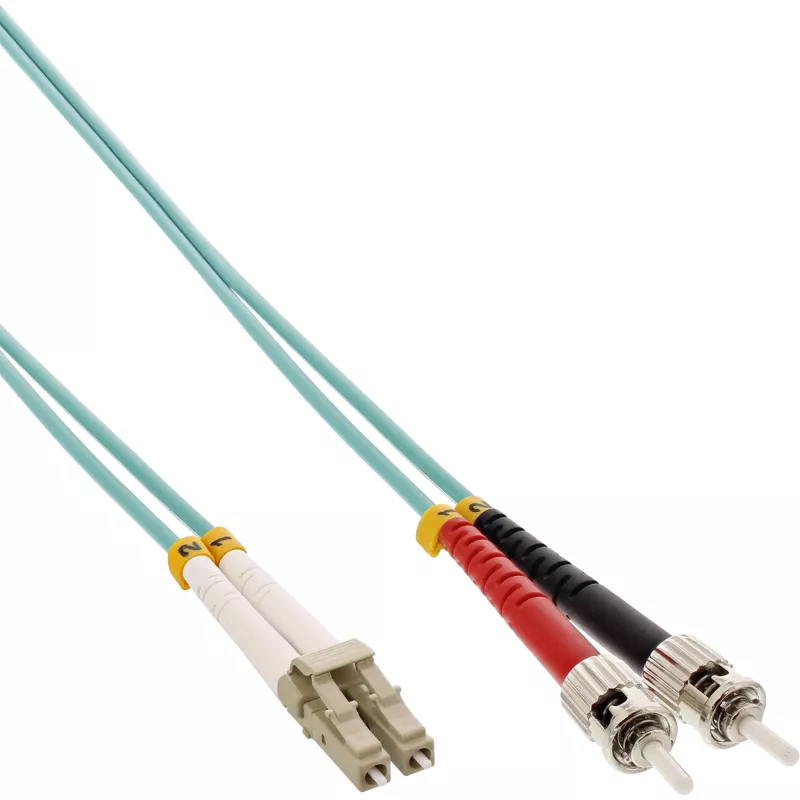

• Jungčių tipai: LC (viename gale) ir ST (kitame gale), dipleksinė konfigūracija
• Ilgis: 3 metrai
• Palaikomas veikimas: pilnas dupleksas optinis perdavimas
• Tipinis pritaikymas: daugiamodis Ethernet iki 10 Gbps per atitinkamus atstumus
• Kabelio apvalkalas: lankstus daugiamodis šuolinis kabelis, tinkamas naudoti patalpose

Kaip naudoti

Identifikuokite LC ir ST prievadus savo įrangoje ir prieš montavimą įsitikinkite, kad abu galai yra švarūs. Įstatykite LC jungtį į atitinkamą LC siųstuvą-imtuvą arba prievadą, kol ji užsifiksuos. Sulygiuokite ir įkiškite ST jungtį į ST lizdą naudodami bajonetinį sujungimą, pasukite jungties movą, kad užfiksuotumėte. Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės minimalaus lenkimo spindulio, rekomenduojamo daugiamodžiams šuoliniams kabeliams. Patikrinkite ryšio būseną prijungtuose įrenginiuose ir, jei reikia, atlikite optinės galios arba ryšio diagnostiką.

Rekomendacijos

Kai jungtys nenaudojamos, laikykite jų galus apsaugotus nuo dulkių gaubtukais, o prieš jungdami valykite patvirtintomis šviesolaidžio valymo priemonėmis. Venkite pakartotinių staigių lenkimų ir stipraus suspaudimo; kabelį laikykite atsargiai suvyniotą. Kritinėms jungtims po montavimo išmatuokite įterpimo nuostolius ir grįžimo nuostolius, kad patvirtintumėte, jog našumas atitinka tinklo reikalavimus.
