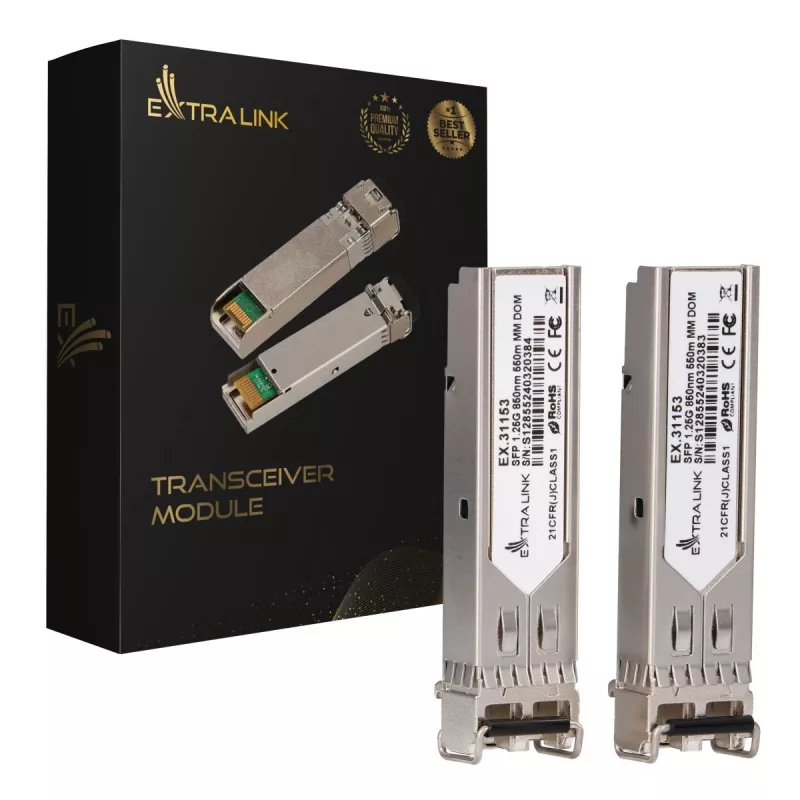

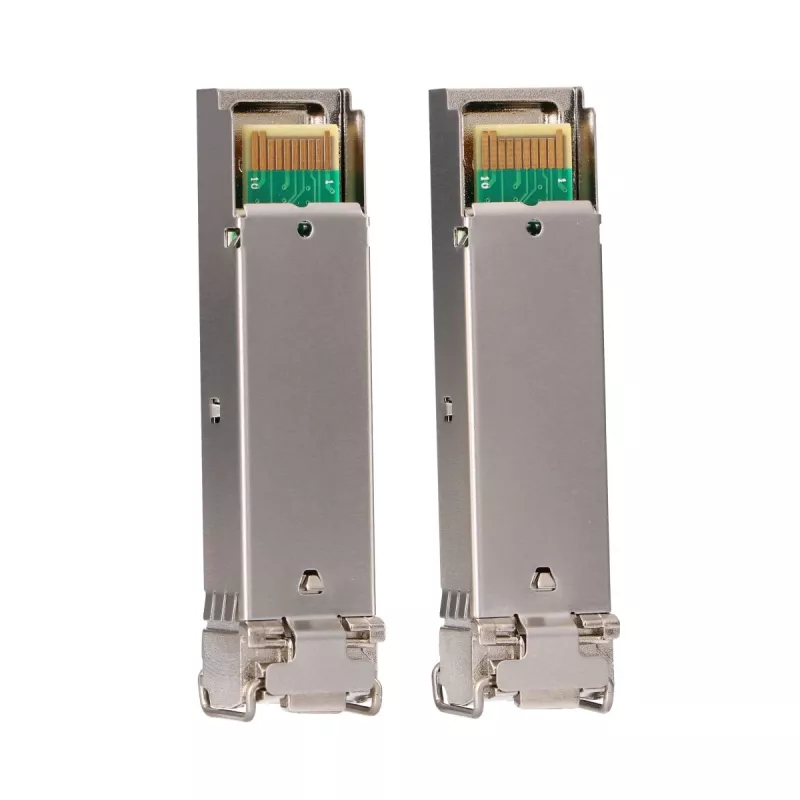

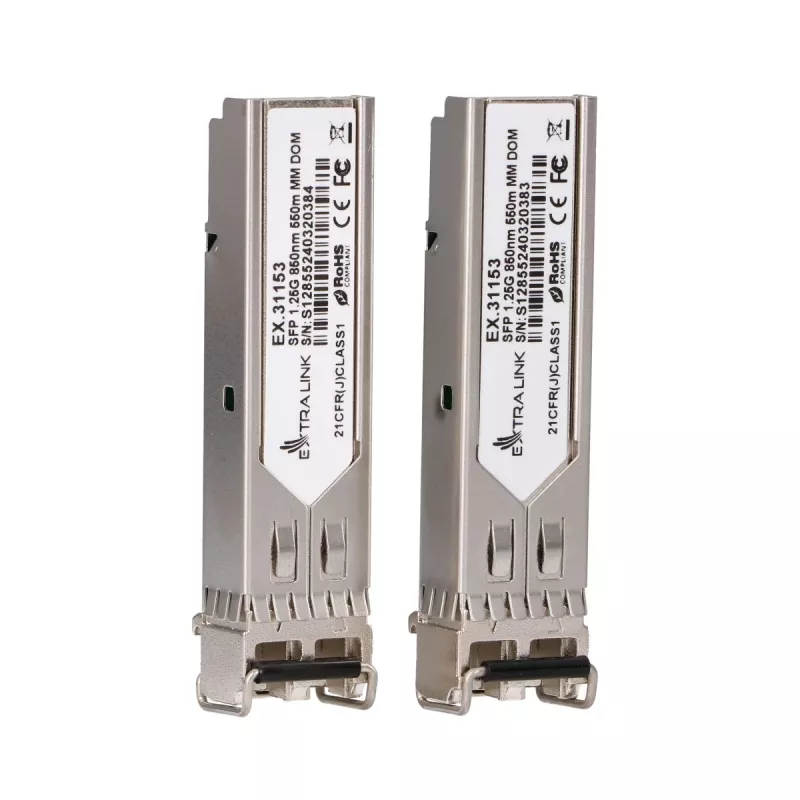

SFP modulis Extralink 1.25Gbps LC/UPC 850nm 550m daugiamodis (2 vnt.)

„Extralink“ SFP 1.25Gbps LC/UPC 850nm daugiamodis imtuvų rinkinys (2 vnt.) skirtas šviesolaidiniams tinklo jungtims ir agregavimui. Kiekvienas modulis palaiko 1.25 Gbps duomenų perdavimo spartą, naudoja 850 nm VCSEL šviesos šaltinį ir LC/UPC dvipusius optinius lizdus. Moduliai skirti trumpiems atstumams per daugiamodį šviesolaidį iki 550 metrų ir turi skaitmeninio optinio stebėjimo (DOM) funkciją, leidžiančią realiu laiku matyti siunčiamą ir gaunamą galią, temperatūrą bei maitinimo įtampą.

Privalumai

Šie moduliai užtikrina patikimą 1.25 Gbps ryšį jungikliuose, maršrutizatoriuose ir medijos keitikliuose miestelio ar įmonės tinkluose. Kompaktiška SFP forma leidžia lanksčiai atnaujinti prievadus nekeičiant tinklo įrangos. Integruotas DOM supaprastina priežiūrą ir gedimų nustatymą, nes pateikia optinių parametrų ataskaitas. LC/UPC lizdai ir suderinamumas su daugiamodžiu šviesolaidžiu užtikrina paprastą montavimą esamoje šviesolaidinėje infrastruktūroje.

Tinka

• 1 Gbps šviesolaidinėms jungtims tarp jungiklių ir maršrutizatorių miestelio ar biuro tinkluose
• Šviesolaidiniams ryšiams su serveriais, saugyklomis ar medijos keitikliais per daugiamodį kabelį
• Trumpo atstumo agregavimo jungtims įmonės skirstyklose ir įrangos patalpose
• SFP prievadų keitimui ar plėtimui valdomuose tinklo įrenginiuose

Pagrindinės specifikacijos

• Duomenų sparta: 1.25 Gbps
• Bangos ilgis: 850 nm
• Lizdo tipas: LC/UPC dvipusis
• Šviesolaidžio tipas: Daugiamodis (MMF)
• Maksimalus atstumas: Iki 550 m (per tinkamą daugiamodį šviesolaidį)
• Formos faktorius: SFP (karštai keičiamas)
• Stebėjimas: Skaitmeninis optinis stebėjimas (DOM)
• Tipinis pritaikymas: Trumpo atstumo daugiamodžiai ryšiai jungikliams ir maršrutizatoriams

Kaip naudoti

Jei įrangos gamintojas rekomenduoja, išjunkite arba atjunkite maitinimą nuo tikslinio įrenginio, tada įstatykite SFP modulį į laisvą SFP lizdą, kol jis užsifiksuos. Prijunkite LC/UPC dvipusį šviesolaidinį kabelį tarp modulio ir daugiamodžio šviesolaidžio, užtikrindami teisingą siuntimo ir priėmimo skaidulų sujungimą. Po montavimo patikrinkite ryšio būseną ir spartą pagrindiniame įrenginyje, naudokite DOM rodmenis optinei galiai ir modulio būklei patvirtinti. Daugumoje įrenginių, palaikančių standartinius SFP imtuvus, moduliai yra karštai keičiami.

Rekomendacijos

Naudokite tinkamą daugiamodį šviesolaidį (OM1/OM2/OM3/OM4, priklausomai nuo jūsų kabelių) ir LC dvipusius šviesolaidinius kabelius. Prieš jungdami įsitikinkite, kad LC lizdai yra švarūs, ir venkite lenkti šviesolaidį virš gamintojo nurodyto lenkimo spindulio. Patikrinkite jungiklių ar maršrutizatorių suderinamumo sąrašus dėl SFP imtuvų palaikymo ir įjunkite DOM stebėjimą valdymo sąsajose, kad galėtumėte aktyviai diagnozuoti.
