Extralink CAT6A F/FTP vidaus montavimo kabelis 305 m EX.96624

Ar jūsų tinklo infrastruktūra pasiruošusi 10 Gigabit spartai ir triukšmingai aplinkai? Extralink EX.96624 yra Cat6A F/FTP ekranuotas vytos poros kabelis, sukurtas patikimam duomenų perdavimui net ir sudėtingiausiomis sąlygomis. Dviguba folijos ekranavimo sistema užtikrina puikią apsaugą nuo elektromagnetinių trukdžių, o kieti variniai laidininkai garantuoja stabilų ryšį per visą 305 m ritę.

Privalumai

Dvigubas folijos ekranavimas (kiekviena pora atskirai + bendras ekranas su drenažo laidu) efektyviai slopina tarpusavio trukdžius (alien crosstalk) ir išorinius elektromagnetinius laukus. Tai ypač svarbu tankiuose kabelių ryšuliuose, šalia maitinimo linijų ar pramoninėje aplinkoje. Kieti variniai 23 AWG laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilias signalo charakteristikas ilgose trasose. LSŽ (Low Smoke Zero Halogen) apvalkalas gaisro metu išskiria minimaliai dūmų ir nėra toksiškų halogeninių dujų, todėl kabelis tinkamas naudoti biuruose, viešuosiuose pastatuose ir kitose uždarose patalpose. Patogi ritė su ištraukimo dėže leidžia sklandžiai vynioti kabelį be susipainiojimo.

Kam tinka

• Nuolatiniam struktūrizuotam kabeliavimui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet (10GBASE-T) magistralėms ir greitoms darbo vietų jungtims
• Įrengimams, veikiamiems elektromagnetinių trukdžių, tankaus kabelių rišimo ar artimų maitinimo linijų
• Ekranuotų skydų, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, belaidžių prieigos taškų ir PoE įrenginių linijoms, kurioms reikalingas ekranavimas

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96624
• EAN: 5904960296624
• Kabelio standartas: Cat6a (6A kategorija)

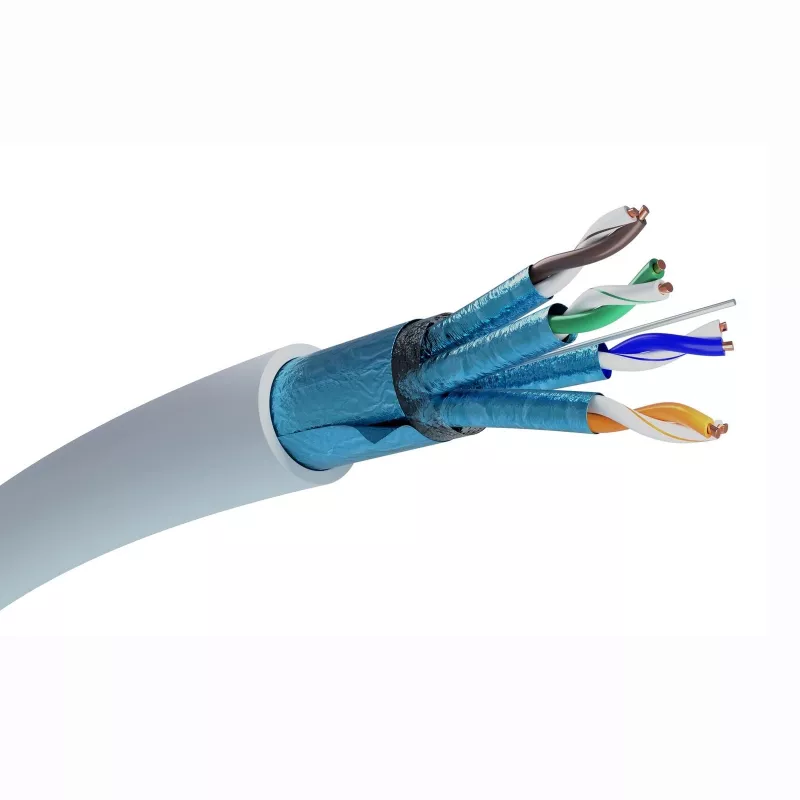

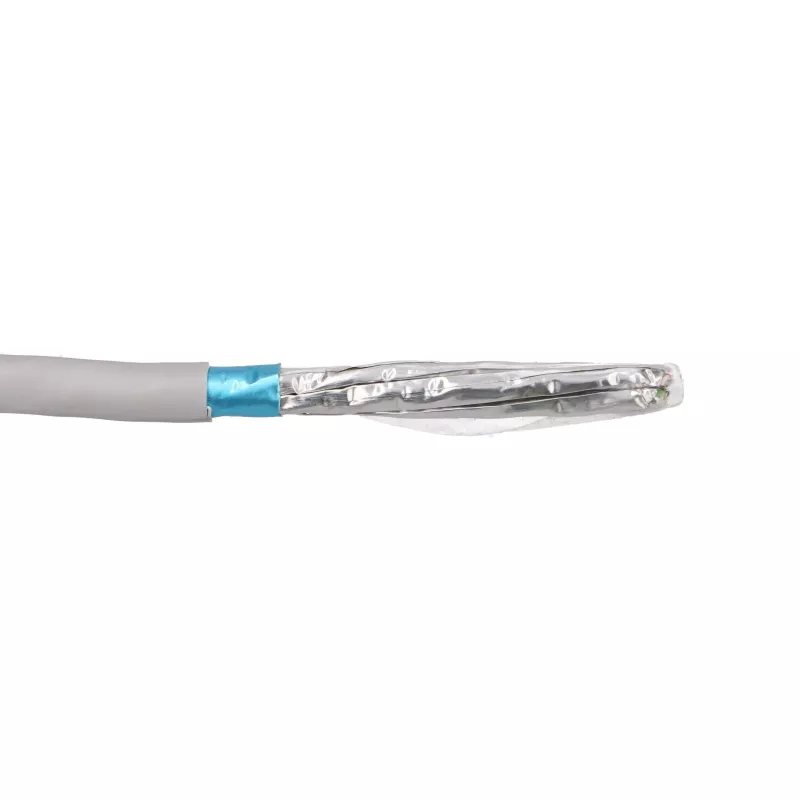

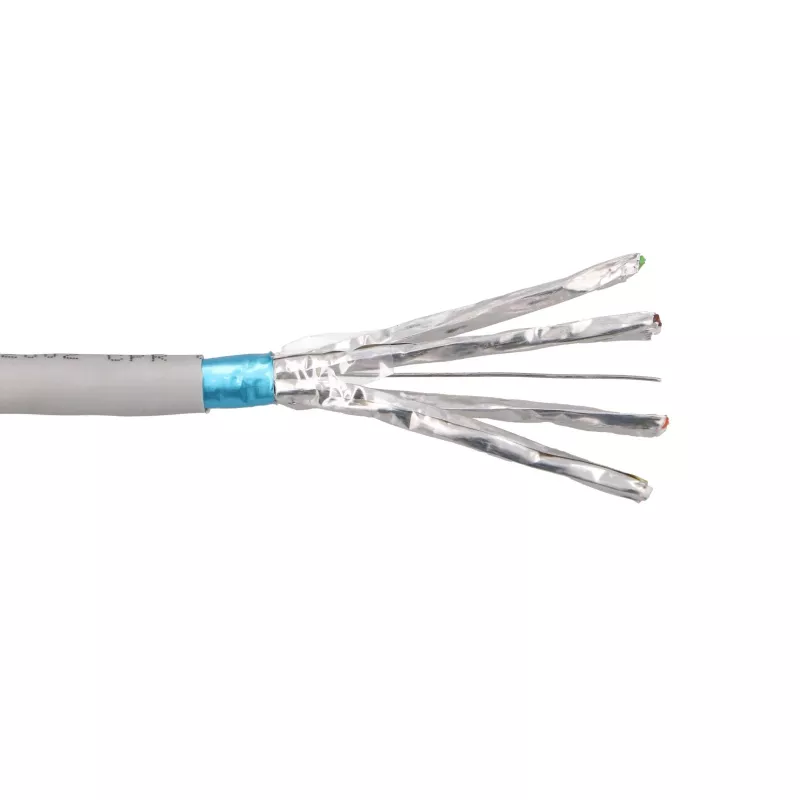

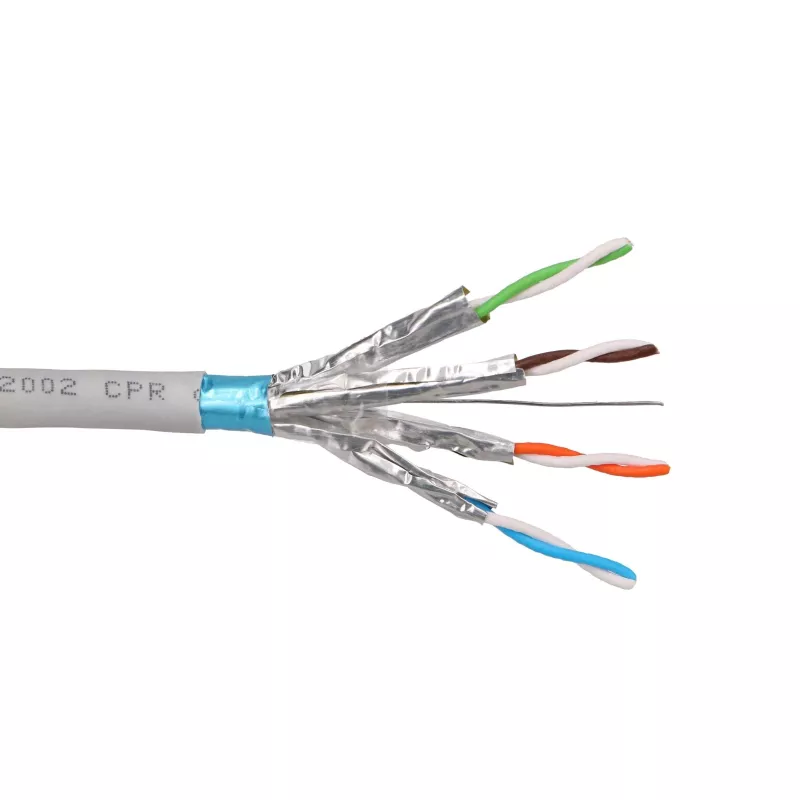

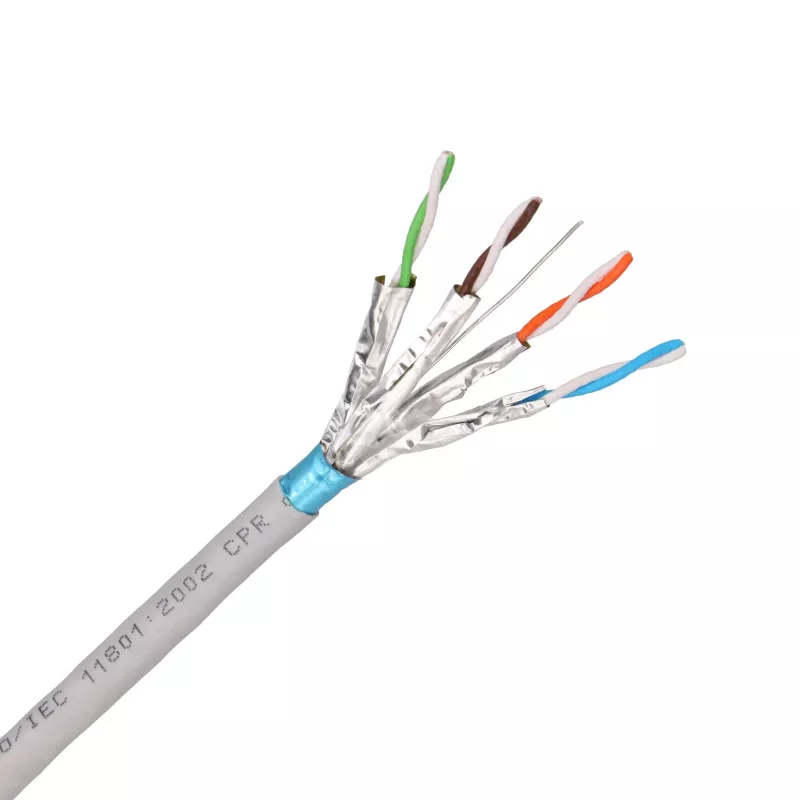

• Ekranavimas: F/FTP (kiekviena pora folija + bendras folijos ekranas su drenažo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: HDPE dielektrikas
• Apvalkalas: LSZH (Low Smoke Zero Halogen), skirtas vidaus montavimui
• Dažnių juosta: iki 500 MHz
• Perdavimo sparta: iki 10 Gbit/s (10GBASE-T)
• Būdingoji varža: 100 Ω

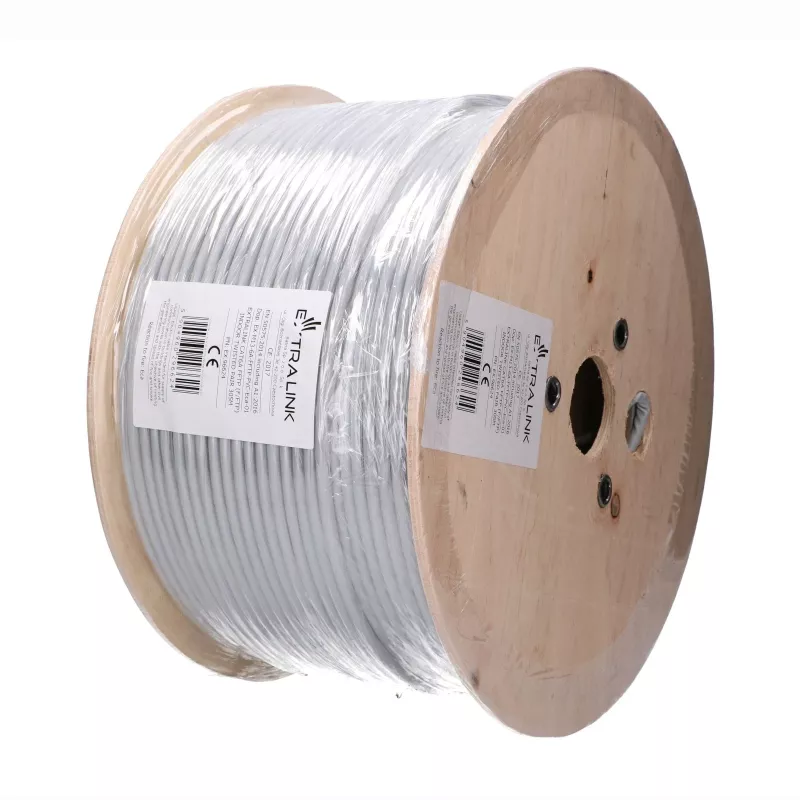

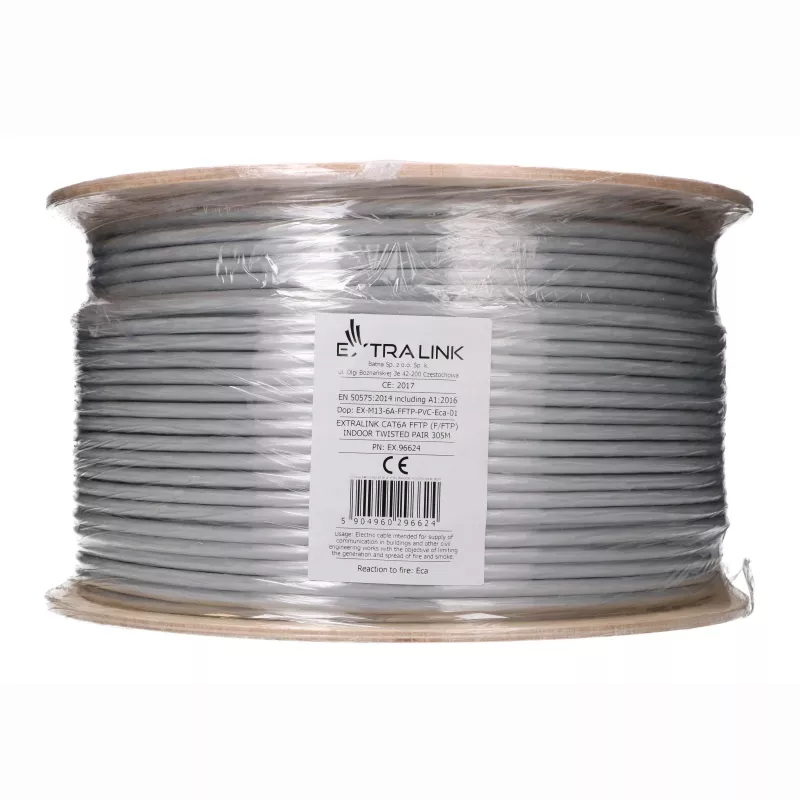

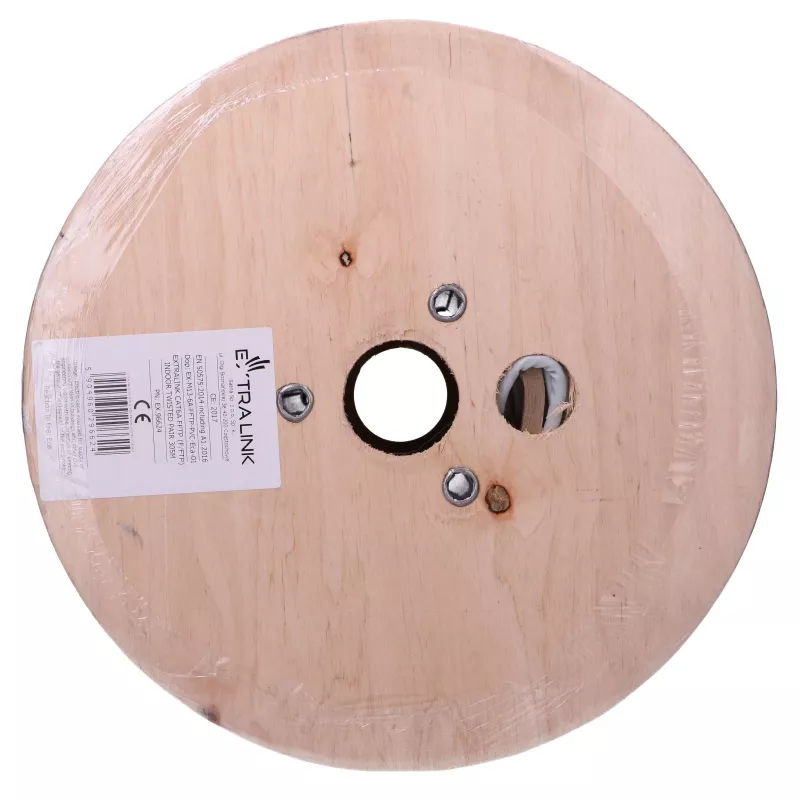

• Ilgis: 305 m (1000 pėdų) ritė su ištraukimo dėže

Kaip naudoti

Ištraukite reikiamą ilgį tiesiai iš dėžės, vedžiodami kabelį pagal suplanuotą maršrutą ir vengdami staigių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamą ilgį, nuimkite LSZH apvalkalą, atlenkite bendrą folijos ekraną ir prijunkite drenažo laidą prie žemės skydo pusėje, tada minimaliai išsukite kiekvieną porą ir užspauskite ant ekranuotų Cat6A ar Cat6 keystone lizdų, skydų ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stove, kad būtų pasiekta visa F/FTP nauda. Po montavimo patikrinkite kiekvieną liniją sertifikuotu kabelių testeriu, kad įsitikintumėte teisingu sujungimu ir Cat6A veikimu.

Rekomendacijos

Norint patikimo 10 Gigabit veikimo, laikykitės 100 m kanalo ilgio ribos, naudokite ekranuotus (STP) jungtis ir lizdus visoje linijoje ir įžeminkite ekraną viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Kiek įmanoma mažiau išsukite poras prieš užspaudimą, venkite tiesti kabelį lygiagrečiai maitinimo linijoms ir prieš pradedant eksploatuoti sertifikuokite kiekvieną sumontuotą liniją pagal ISO/IEC 11801 Class EA.
