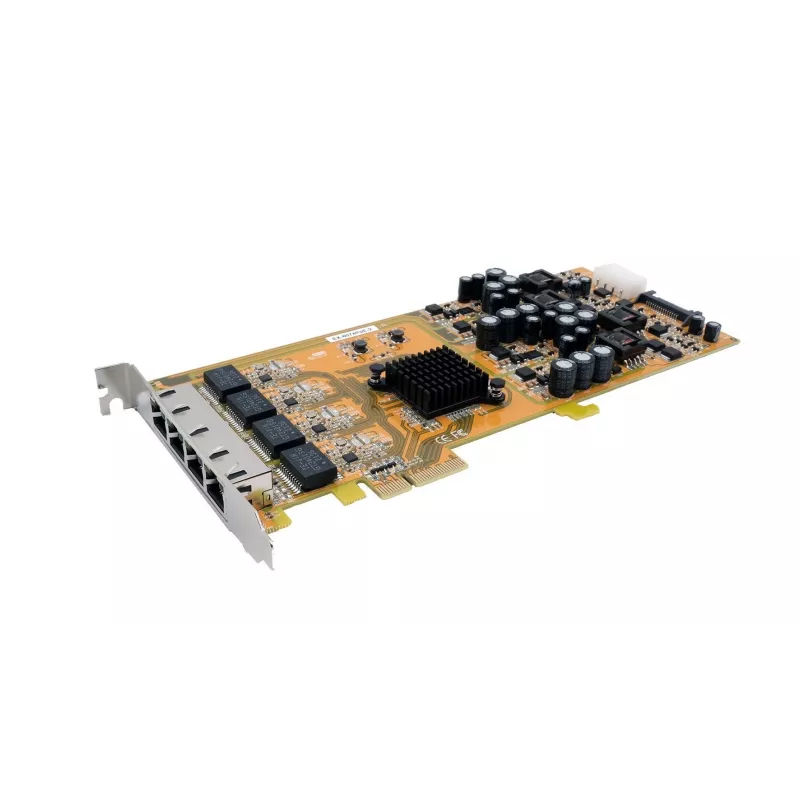

EXSYS EX-6074POE-2 PCI Express keturių prievadų Gigabit Ethernet PoE+ tinklo plokštė

Keturi Gigabit Ethernet prievadai su PoE+ maitinimu vienoje PCI Express x4 plokštėje – tai sprendimas, kuris pašalina atskiro PoE komutatoriaus poreikį serverio ar darbo stoties korpuse. EXSYS EX-6074POE-2 naudoja Intel I350-AM4 valdiklį ir palaiko IEEE 802.3at PoE+ standartą, todėl kiekvienas iš keturių RJ45 prievadų gali tiekti iki 30W prijungtiems įrenginiams – IP kameroms, belaidžio ryšio prieigos taškams ar VoIP telefonams. Bendra 120W galios biudžetas pasiekiamas prijungus išorinį 48–57V DC maitinimo šaltinį per 4 kontaktų Molex jungtį.

Kam skirta

Sistemų integratoriams, tinklo administratoriams ir pramoninių kompiuterių gamintojams, kuriems reikia maitinti kelis PoE įrenginius iš vieno serverio ar darbo stoties. Idealiai tinka vaizdo stebėjimo sistemoms, prieigos kontrolės sprendimams, skaitmeninei reklamai ir edge kompiuterijos projektams, kur atskiras PoE komutatorius yra nepraktiškas ar per brangus.

Pagrindinės savybės

• Keturi Gigabit Ethernet prievadai su PoE+ (IEEE 802.3at) ir PoE (IEEE 802.3af) palaikymu
• Intel I350-AM4 valdiklis užtikrina patikimą ir našų tinklo veikimą
• Iki 30W vienam prievadui, 120W bendras PoE biudžetas su išoriniu 48–57V DC maitinimu
• PCI Express x4 sąsaja, suderinama su x4, x8 ir x16 lizdais
• Pridedami standartiniai ir žemo profilio laikikliai lanksčiam montavimui
• Jumbo frame palaikymas iki 9,5 KB, VLAN žymėjimas ir srauto kontrolė
• Wake-on-LAN ir PXE paleidimo palaikymas nuotoliniam valdymui
• LED indikatoriai ryšiui / aktyvumui ir PoE būsenai kiekviename prievade

Specifikacijos

• Pagrindinė sąsaja: PCI Express x4
• Ethernet prievadai: 4x RJ45
• Duomenų perdavimo sparta: 10/100/1000 Mbps
• PoE standartas: IEEE 802.3at (PoE+), IEEE 802.3af (PoE)
• Maks. PoE galia vienam prievadui: 30W
• Bendras PoE galios biudžetas: 120W (reikalingas išorinis 48–57V DC maitinimas)
• Lustas: Intel I350-AM4
• Jumbo frame palaikymas: iki 9,5 KB
• VLAN palaikymas: IEEE 802.1Q
• Srauto kontrolė: IEEE 802.3x
• Wake-on-LAN: Taip
• PXE paleidimo palaikymas: Taip
• Darbinė temperatūra: 0°C iki 55°C
• Sandėliavimo temperatūra: -20°C iki 70°C
• Darbinė drėgmė: 5% iki 95% be kondensacijos
• Sertifikatai: CE, FCC, RoHS
• Formos faktorius: standartinis profilis (pridedamas žemo profilio laikiklis)
• Išorinis maitinimo įėjimas: 4 kontaktų Molex jungtis, 48–57V DC
• LED indikatoriai: ryšys / aktyvumas, PoE būsena

Naudojimo patarimai

Įsitikinkite, kad sistemoje yra laisvas PCIe x4 ar didesnis lizdas ir laisva 4 kontaktų Molex maitinimo jungtis iš maitinimo šaltinio. Norėdami išnaudoti visą 120W PoE biudžetą, naudokite 48–57V DC maitinimo šaltinį su pakankama galia. Įdiekite naujausius Intel I350 tvarkykles, kad užtikrintumėte optimalų našumą ir suderinamumą su Windows, Linux ar VMware ESXi.

Patarimas: prieš montuodami plokštę, suplanuokite PoE įrenginių išdėstymą ir bendrą galios poreikį – taip išvengsite perkrovos ir užtikrinsite stabilų visų keturių prievadų veikimą. Jei naudojate žemo profilio korpusą, laikiklio keitimas užtrunka kelias minutes, tačiau būtinai priveržkite varžtus, kad plokštė tvirtai laikytųsi.
