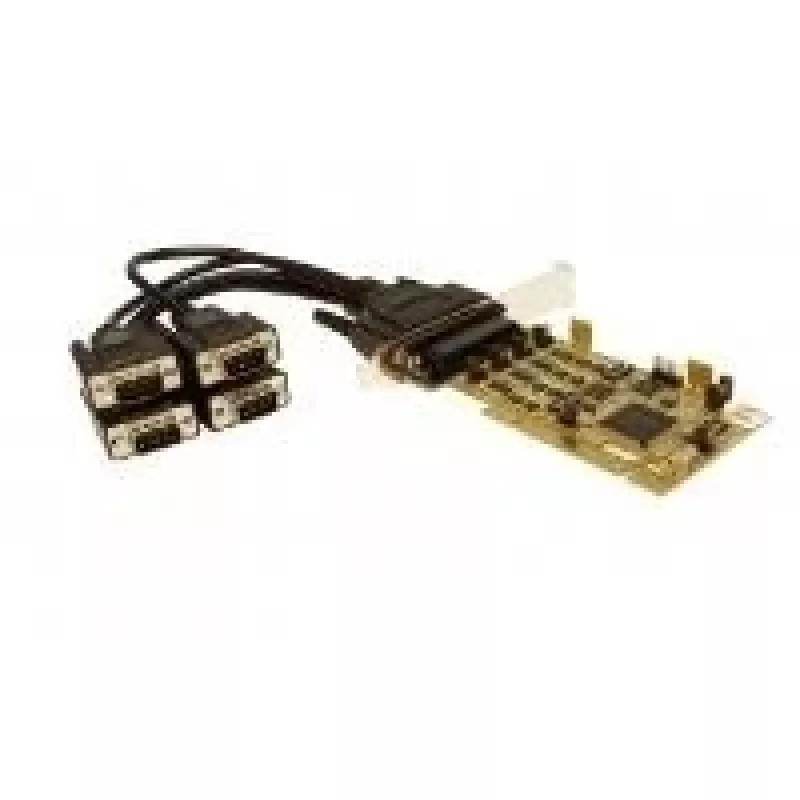

EXSYS EX-42374 4 prievadų RS-232/422/485 PCI Express Low Profile nuoseklusis adapteris

Keturi nepriklausomi nuoseklieji prievadai viename PCI Express x1 lizde – tai sprendimas, leidžiantis išplėsti sistemos jungiamumą net ir kompaktiškuose korpusuose, kuriuose vietos plėtimo kortoms beveik nelieka. EXSYS EX-42374 suprojektuotas taip, kad industrinėse ir komercinėse aplinkose veiktų ilgai ir stabiliai: kiekvienas prievadas palaiko iki 921,6 Kbps spartą, o 256 baitų FIFO buferiai sumažina procesoriaus apkrovą net intensyviai keičiantis duomenimis.

Kodėl verta rinktis šį adapterį

• Keturi DB9 male prievadai vienoje žemo profilio plokštėje – taupo plėtimo lizdus ir korpuso erdvę.
• RS-232, RS-422 ir RS-485 palaikymas – vienas sprendimas įvairiems įrenginiams prijungti.
• Iki 921,6 Kbps duomenų perdavimo sparta kiekviename prievade.
• 256 baitų FIFO buferis kiekviename prievade mažina CPU apkrovą ir užtikrina sklandų duomenų srautą.
• Exar XR17V354 lustas – patikrinta platforma, skirta ilgalaikiam darbui.
• 15KV ESD apsauga saugo sistemą nuo elektrostatinio išlydžio.
• Pridedami standartinis ir žemo profilio tvirtinimo laikikliai – įdiegsite tiek įprastame, tiek ploname korpuse.

Kam tinka

Šis adapteris skirtas sistemų integratoriams, pramonės automatizavimo specialistams ir IT infrastruktūros komandoms, kurioms reikia prijungti kelis nuosekliuosius įrenginius prie vieno kompiuterio: pramonines mašinas, kasos aparatus, matavimo prietaisus, senesnius terminalus ar valdiklius. Jis pravers ir ten, kur anksčiau teko naudoti kelias atskiras plokštes arba išorinius konverterius.

Techninė specifikacija

• Sąsaja: PCI Express x1
• Prievadų skaičius: 4
• Jungtis: DB9 male
• Nuoseklieji standartai: RS-232, RS-422, RS-485
• Maksimali sparta: 921,6 Kbps vienam prievadui
• FIFO buferis: 256 baitai vienam prievadui
• Lustas: Exar XR17V354
• Srauto valdymas: aparatinis (RTS/CTS, DTR/DSR), programinis (XON/XOFF)
• Paritetas: Even, Odd, None, Mark, Space
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1, 1,5, 2
• ESD apsauga: 15KV
• Darbinė temperatūra: 0 °C – 55 °C
• Sandėliavimo temperatūra: -20 °C – 85 °C
• Santykinė drėgmė: 5 % – 95 %, be kondensacijos
• Suderiamos OS: Windows 10, 8.1, 8, 7, Vista, XP; Linux branduolys 2.6.x ir naujesnis

Kaip naudoti

Įstatykite plokštę į laisvą PCI Express x1 lizdą ir pritvirtinkite tinkamu laikikliu – standartiniu arba žemo profilio, priklausomai nuo korpuso. Įdiekite gamintojo tvarkykles, tada prijunkite įrenginius prie DB9 prievadų ir kiekvienam iš jų nustatykite reikiamą režimą: RS-232, RS-422 arba RS-485, taip pat spartą, paritetą ir bitų parametrus. Prieš paleisdami gamybinę sistemą, rekomenduojame išbandyti ryšį su kiekvienu įrenginiu atskirai.

Patarimas: RS-485 režimu ilgesniems kabeliams naudokite vytos poros laidą ir užbaikite liniją terminatoriais – taip išvengsite atspindžių ir užtikrinsite stabilų ryšį. Jei naudojate kelis prievadus vienu metu, stebėkite sistemos resursus ir, esant poreikiui, paskirstykite įrenginius pagal duomenų srauto intensyvumą.
