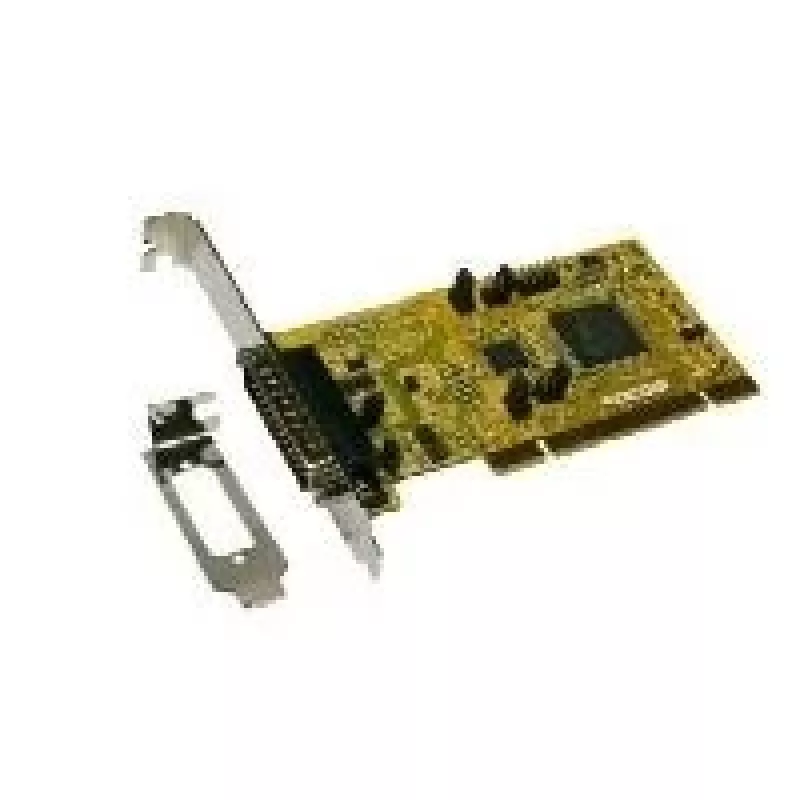

EXSYS EX-42372 PCI 2S serijinė RS-422/485 plokštė su žemo profilio laikikliu

EXSYS EX-42372 – tai PCI plėtimo plokštė, skirta profesionaliems ir pramoniniams sprendimams, kur reikalingas patikimas dviejų RS-422/485 serijinių prievadų ryšys. Ši plokštė užtikrina stabilų duomenų perdavimą iki 921,6 Kbps ir yra suderinama su PCI 2.1/2.2/2.3/3.0 standartais, todėl tinka tiek naujiems, tiek senesniems kompiuteriams su universaliu 3,3 V arba 5 V PCI lizdu.

Privalumai

Oxford OX16C952 lustas su 128 baitų FIFO buferiu kiekvienam prievadui sumažina procesoriaus apkrovą net ir intensyviai keičiantis duomenimis. Plokštė palaiko tiek 2 laidų, tiek 4 laidų RS-485 režimus, taip pat pasirenkamus 120 omų terminavimo ir poslinkio rezistorius, kurie būtini patikimam darbui kelių taškų tinkluose. Komplekte yra žemo profilio laikiklis, leidžiantis montuoti plokštę kompaktiškuose korpusuose.

Kam skirta

• Pramoninės automatizavimo ir valdymo sistemos
• RS-422/485 jutiklių, PLC ir prietaisų prijungimas
• Senesnių sistemų atnaujinimas, kai trūksta serijinių prievadų
• Žemo profilio darbalaukio kompiuteriai (su pridėtu laikikliu)

Pagrindinės specifikacijos

• Sąsaja: PCI 32 bitų, 33 MHz
• Prievadai: 2x DB9 (vyriški)
• Serijiniai standartai: RS-422, RS-485
• Lustas: Oxford Semiconductor OX16C952
• FIFO: 128 baitai vienam prievadui
• Maksimalus duomenų perdavimo greitis: 921,6 Kbps
• Srauto valdymas: RTS/CTS, XON/XOFF
• OS palaikymas: Windows XP/Vista/7/8/10/11, Server, Linux, DOS

Naudojimo rekomendacijos

Jei kuriate kelių taškų RS-485 tinklą, įjunkite terminavimo ir poslinkio rezistorius pagal poreikį – tai padės išvengti signalo atspindžių ir užtikrins stabilų ryšį. Prieš įstatydami plokštę į kompiuterį, įdiekite WHQL sertifikuotus tvarkykles, kad IRQ ir I/O ištekliai būtų priskirti automatiškai.
