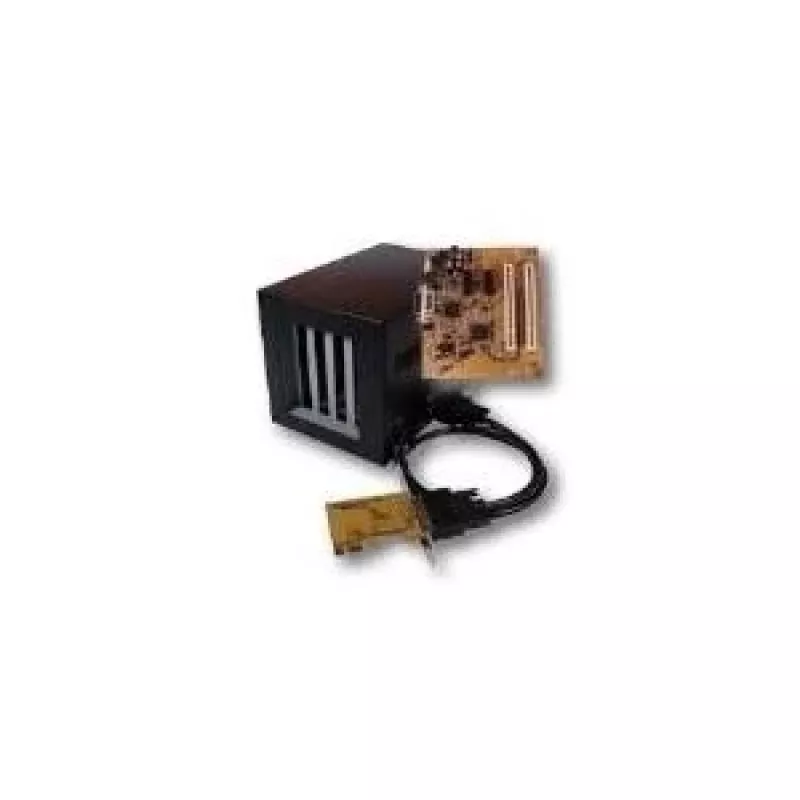

EXSYS EX-1020 kompaktiška PCIe plėtimo dėžė: 2x PCI ir 2x PCIe lizdai

Sistemų integratoriams ir IT specialistams, dirbantiems su mini-ITX, embedded ar kitais kompaktiškais kompiuteriais, dažnai trūksta vietos papildomoms plėtimo kortoms. EXSYS EX-1020 – tai išorinė plėtimo dėžė, per vieną PCIe x1 jungtį pridedanti du PCI ir du PCIe lizdus, leidžianti naudoti visas reikalingas kortas net ir ten, kur vidinių lizdų nėra.

Pagrindinės specifikacijos

• Šeimininko sąsaja: PCIe x1 (PCI Express 1.0a)
• Plėtimo lizdai: 2x PCI (32 bitų/33MHz), 2x PCIe x1 (PCI Express 1.0a)
• Lustų rinkinys: PLX PEX 8112 (PCIe-to-PCI tiltas), ASMedia ASM1083 (PCIe-to-PCIe tiltas)
• Maitinimo šaltinis: išorinis 12V/3A DC adapteris, 36W bendra galia
• Lizdų maitinimas: PCI iki 5V/2A (10W), PCIe iki 12V/1A (12W)
• Kabelis: 1 metro PCIe x1 plėtimo kabelis
• Suderinamumas: Windows (XP/Vista/7/8/10/11, Server 2003-2022), Linux
• Formos faktorius: išorinė stalinė dėžė su metaliniu korpusu
• LED indikatoriai: maitinimas, aktyvumas
• Plug & Play, karšto prijungimo palaikymas PCIe lizdams

Kodėl verta rinktis

EX-1020 užtikrina patikimą būdą naudoti pilno aukščio PCI ir PCIe kortas sistemose, neturinčiose vidinių plėtimo lizdų. Metalinis korpusas garantuoja ilgaamžiškumą, o išorinis maitinimo adapteris stabiliai aprūpina visus keturis lizdus. Tai idealus sprendimas, kai reikia išlaikyti esamą įrangą ir kartu praplėsti funkcionalumą.

Idealiai tinka

• Senų PCI kortų (pvz., serial, parallel, duomenų rinkimo) prijungimui prie modernių kompiuterių
• PCIe tinklo kortų, saugyklų valdiklių ar vaizdo įrašymo kortų prijungimui
• Pramoninėms ir testavimo aplinkoms, kur reikalingas karštasis prijungimas

Kaip naudoti

Prijunkite plėtimo dėžę prie šeimininko sistemos PCIe x1 (ar didesnio) lizdo naudodami komplekte esantį 1 m kabelį. Įdiekite reikiamas kortas į PCI ar PCIe lizdus, prijunkite 12V/3A maitinimo adapterį ir įjunkite. „Plug & Play“ funkcija užtikrina automatinį atpažinimą, o PCIe lizdai palaiko karštąjį prijungimą – kortas galima keisti neišjungus visos sistemos.

Svarbu žinoti

Norint naudoti EX-1020, šeimininko sistema turi turėti laisvą PCIe x1 ar didesnį lizdą. Dėžė yra išorinė, todėl užima mažai vietos ir gali būti patogiai pastatyta šalia kompiuterio. Maitinimo adapteris tiekia 36W galią, kurios pakanka visoms keturioms kortoms.

Patarimas: prieš montuodami kortas, įsitikinkite, kad jūsų operacinė sistema palaiko PCIe-to-PCI tiltą. Jei naudojate senesnes PCI kortas, rekomenduojame įdiegti naujausius tvarkykles, kad išvengtumėte konfliktų. Karštojo prijungimo funkcija leidžia keisti PCIe kortas dinamiškai, tačiau prieš tai visada sustabdykite įrenginį programinėje įrangoje.
