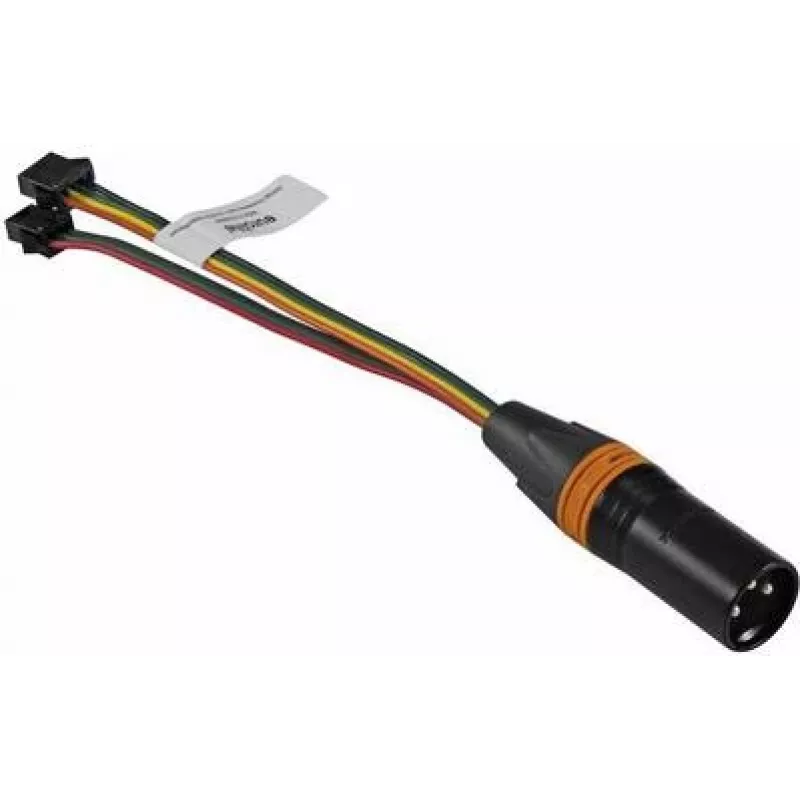

LED pikselių keitiklis EUROLITE DXT DMX, skirtas 5V ir 12V LED pikseliams

EUROLITE DXT DMX pikselių keitiklis – tai kompaktiška sąsaja, skirta standartiniams DMX signalams konvertuoti į atskirai adresuojamų 5V ir 12V LED pikselių valdymo signalus. Įrenginys leidžia sujungti tradicines DMX valdymo sistemas su pikseliniais LED sprendimais, užtikrinant sinchronizuotus spalvų efektus ir kiekvieno pikselio valdymą juostose, moduliuose ar šviestuvuose, kuriems reikalinga atskira pikselių duomenų linija.

Privalumai

Keitiklis užtikrina patikimą DMX į pikselių signalo konversiją tiek 5V, tiek 12V LED pikseliams, todėl mišrios įtampos instaliacijas galima valdyti iš vienos DMX visatos. Kompaktiškas korpusas ir standartinės DMX jungtys supaprastina integraciją į esamas apšvietimo sistemas. Išlaikant signalo vientisumą ir laiką, įrenginys leidžia sklandžias animacijas ir tikslią spalvų reprodukciją adresuojamuose pikseliuose. Modelis suderinamas su įprastomis pikselių laidų schemomis ir sumažina specializuotų pikselių valdiklių poreikį, kai naudojamos standartinės DMX pultai.

Pagrindinės specifikacijos

• DMX įvestis: standartinis 5-pin XLR
• Pikselių išvestis: 3 laidai (duomenys, laikrodis, įžeminimas) arba vieno laido duomenų protokolai
• Palaikomos pikselių įtampos: 5V ir 12V (automatinis aptikimas arba rankinis nustatymas)
• Palaikomi protokolai: WS2811, WS2812, SK6812, TM1804 ir kiti įprasti vieno laido protokolai
• Maksimalus pikselių skaičius: iki 512 pikselių viename DMX universume (priklausomai nuo protokolo ir konfigūracijos)
• Maitinimas: per DMX liniją arba išorinį 5-24V maitinimo šaltinį (priklausomai nuo versijos)
• Korpusas: kompaktiškas, tinkamas montavimui ant DIN bėgio arba laisvai

Naudojimas

Prijunkite DMX išvestį iš apšvietimo pulto arba DMX skirstytuvo prie keitiklio DMX įvesties naudodami standartinį DMX kabelį. Nustatykite DMX adresavimą ir kanalų priskyrimą pultelyje pagal keitiklio tikėtiną pikselių žemėlapį. Iš keitiklio pikselių duomenų išvestis prijunkite prie 5V arba 12V LED pikselių juostų ar modulių, užtikrindami teisingą įtampos pasirinkimą ir laidų poliškumą. LED pikselius maitinkite iš tinkamo maitinimo šaltinio, pritaikyto pagal naudojamų pikselių skaičių ir tipą; keitiklis verčia tik valdymo signalus, nekeičia pikselių maitinimo.

Rekomendacijos

Stabiliam veikimui naudokite ekranuotus DMX kabelius ir laikykitės rekomenduojamų signalo ilgių; atskirkite maitinimo ir duomenų kabelius, kiek įmanoma, kad sumažintumėte elektromagnetinius trikdžius. Patikrinkite pikselių protokolo suderinamumą ir prieš diegiant visą instaliaciją išbandykite mažą pikselių segmentą, kad įsitikintumėte adresavimo ir spalvų atitikimu. Įsitikinkite, kad LED pikselių maitinimo šaltinis atitinka prijungtų pikselių įtampą (5V arba 12V) ir užtikrina pakankamą srovę didžiausiam sunaudojimui.
