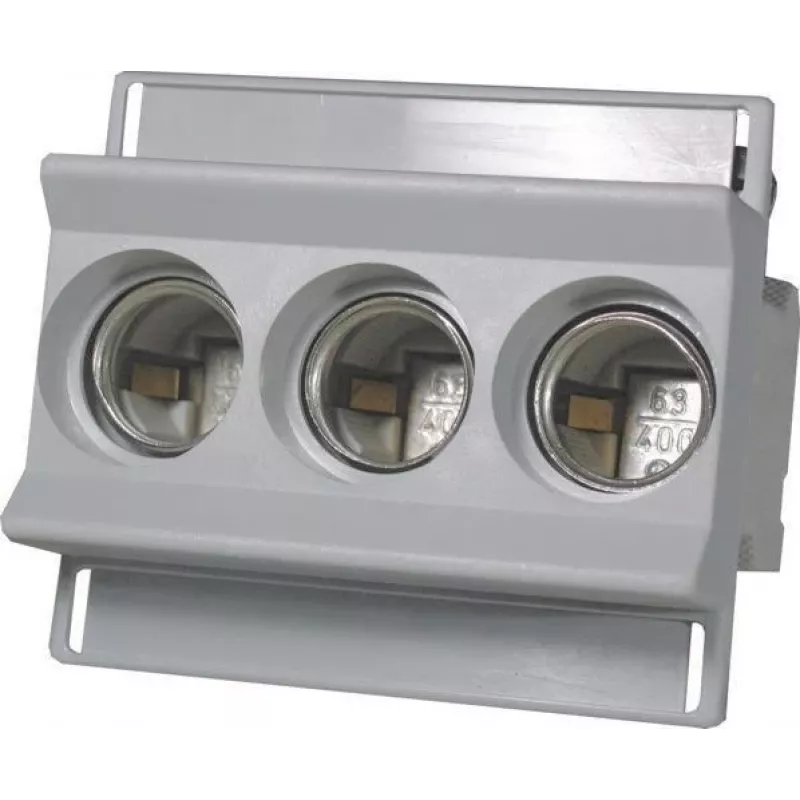

ETI D02 NEOZED 63A 3 polių saugiklių laikiklis su apsauginiu dangteliu 002222021

63 A vardinė srovė ir 400 V AC – tai parametrai, leidžiantys ETI D02 NEOZED saugiklių laikiklį naudoti galingose trifazėse grandinėse. Keraminis pagrindas ir termoplastikinis korpusas užtikrina šiluminį stabilumą bei izoliaciją, o varžtiniai gnybtai priima 1,5–25 mm² laidininkus. Montavimas ant 35 mm DIN bėgelio supaprastina įrengimą skirstomuosiuose skyduose.

Kam skirtas

Šis laikiklis skirtas elektrikams, pramonės įmonių techninės priežiūros specialistams ir visiems, kurie projektuodami ar eksploatuodami trifazius skirstomuosius įrenginius turi užtikrinti patikimą iki 63 A grandinių apsaugą. Integruotas apsauginis dangtelis apsaugo nuo atsitiktinio prisilietimo prie įtampingųjų dalių, todėl įrenginys tinka tiek naujiems įrengimams, tiek esamų skydų modernizavimui.

Privalumai

• Didelė vardinė srovė – 63 A, tinkama reiklioms grandinėms
• 3 polių su nuliniu laidininku ir integruotu apsauginiu dangteliu
• Keraminis pagrindas – puikus atsparumas karščiui
• Platus laidininkų diapazonas: nuo 1,5 mm² iki 25 mm²
• Montavimas ant DIN bėgelio – greitas įrengimas
• Atitinka IEC 60269-3 standartą, IP20 apsaugos klasė

Techniniai duomenys

• Saugiklių sistema: NEOZED D02
• Polių skaičius: 3
• Vardinė srovė: 63 A
• Vardinė įtampa: 400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis TS35
• Gnybtų tipas: varžtiniai
• Laidininko skerspjūvis: 1,5–25 mm²
• Apsaugos laipsnis: IP20
• Standartas: IEC 60269-3
• Korpuso medžiaga: termoplastikas
• Pagrindo medžiaga: keramika
• Gnybtų užveržimo momentas: 2,5 Nm
• Modulių skaičius: 3 (po 18 mm)

Naudojimas

Laikiklį pritvirtinkite prie 35 mm DIN bėgelio skirstomajame skyde. Įstatykite NEOZED D02 tipo saugiklio įdėklą (įsigyjamas atskirai) ir uždenkite apsauginiu dangteliu. Prijunkite fazinius bei nulinį laidininkus prie varžtinių gnybtų, laikydamiesi 2,5 Nm užveržimo momento. Prieš įjungdami maitinimą, patikrinkite, ar visi laidininkai tvirtai priveržti ir ar dangtelis tinkamai uždėtas.

Patarimas: montuodami šį laikiklį trifazėje sistemoje, visada naudokite tinkamo kalibro NEOZED D02 saugiklių įdėklus, atitinkančius grandinės vardinę srovę. Periodiškai tikrinkite varžtinių gnybtų užveržimą – dėl temperatūros svyravimų jie gali atsilaisvinti. Apsauginis dangtelis ne tik saugo nuo prisilietimo, bet ir apsaugo vidines dalis nuo dulkių bei nešvarumų, todėl jo nenuimkite eksploatacijos metu.
