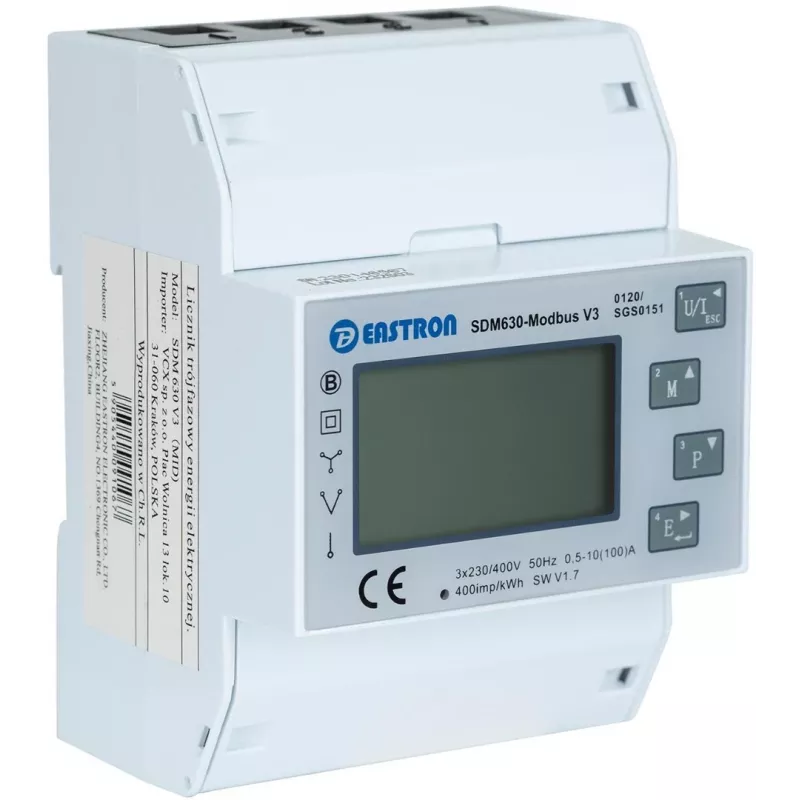

ENERGY SISTEM Trifazis energijos skaitiklis VCX SDM 630 MODBUS V3

Norint tiksliai stebėti elektros suvartojimą trifazėse sistemose ir optimizuoti energijos sąnaudas, profesionalams reikalinga patikima matavimo įranga. ENERGY SISTEM trifazis energijos skaitiklis VCX SDM 630 MODBUS V3 suteikia aukšto tikslumo duomenis, reikalingus efektyviam energijos valdymui pramonėje, komerciniuose objektuose ir atsinaujinančios energetikos sistemose.

Privalumai

Šis MID sertifikuotas skaitiklis užtikrina 1 klasės (B) tikslumą aktyviajai energijai, o RS485 Modbus RTU sąsaja leidžia lengvai integruoti jį į pastatų valdymo sistemas (BMS) ar nuotolinio stebėjimo tinklus. Kompaktiškas DIN bėgio montavimas (4 moduliai) taupo vietą skirstomuosiuose skyduose, o apšviestas LCD ekranas palengvina rodmenų nuskaitymą vietoje.

Kam tinka

• Pramoniniam ir komerciniam energijos monitoringui
• Sub-apskaitai pastatuose ir gamyklose
• Integracijai su BMS ir SCADA sistemomis
• Saulės ir vėjo jėgainių gamybos stebėjimui

Pagrindinės specifikacijos

• Matavimo tipas: Trifazis (3P4W, 3P3W)
• Srovės įėjimas: Tiesioginis, 10(100)A
• Įtampa: 3x 230/400V AC (fazė-neutralė/fazė-fazė)
• Dažnis: 50/60 Hz
• Aktyvios energijos tikslumas: 1 klasė (IEC 62053-21), B klasė (EN 50470-3)
• Reaktyvios energijos tikslumas: 2 klasė (IEC 62053-23)
• Ryšys: RS485 Modbus RTU
• Ekranas: Apšviestas LCD
• Impulsų išėjimai: 2x S0 (konfigūruojami)
• Montavimas: DIN bėgis (4 moduliai)
• Darbinė temperatūra: nuo -25°C iki +55°C
• Laikymo temperatūra: nuo -40°C iki +70°C
• Apsaugos klasė: IP51 (priekis), IP20 (gnybtai)
• Sertifikatai: CE, MID

Rekomendacijos

Norint užtikrinti tikslų veikimą, montavimą turi atlikti kvalifikuotas elektrikas. RS485 ryšiui naudokite ekranuotą vytos poros kabelį. Skaitiklis palaiko perdavimo spartą nuo 1200 iki 9600 bps su konfigūruojamu paritetu ir stop bitais.
