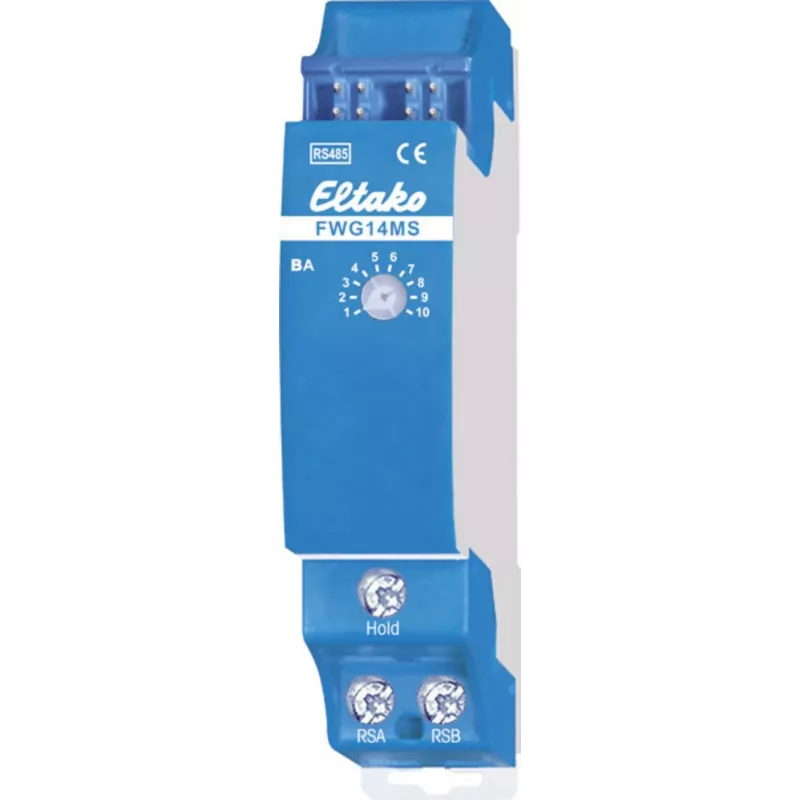

Eltako FWG14MS belaidis tinklų tarpininkas DIN bėgiui, RS485 magistralė, 868,3 MHz 30014072

Jei statote ar atnaujinate pastato automatikos sistemą, kurioje jau naudojama Eltako RS485 magistralė, belaidžių jutiklių ir vykdiklių integravimas dažnai reikalauja papildomų konverterių ir sudėtingo laidų vedžiojimo. Eltako FWG14MS išsprendžia šią problemą vienu kompaktišku moduliu, kuris tilps net perpildytoje skirstomojoje spintoje.

Kodėl verta rinktis

Šis tarpininkas užtikrina dvikryptį ryšį tarp Eltako-Funk belaidžių įrenginių ir laidinės RS485 magistralės. Nereikia atskirų belaidžio ryšio keitiklių – sutaupoma vietos ir sumažėja laidų kiekis. Integruota kartotuvo funkcija praplečia belaidžio ryšio aprėptį sudėtingose patalpose, o telegramų filtravimas sumažina magistralės apkrovą, taip užtikrindamas patikimą sistemos veikimą. Konfigūravimas atliekamas per Eltako PCT14 programinę įrangą naudojant FAM14 valdiklį, todėl sprendimas lengvai integruojamas į esamus projektus.

Techninės specifikacijos

• Belaidžio ryšio protokolas: Eltako-Funk (paremtas EnOcean), 868,3 MHz
• Laidinė sąsaja: RS485 magistralė, maitinama 12 V DC (ne daugiau kaip 20 mA) per magistralę
• Montavimas: DIN bėgis EN 60715 TH35, modulio plotis 1 TE (18 mm)
• Funkcijos: tarpininkas, perjungiamas kartotuvas, dvikryptis ryšys, telegramų filtravimas
• Ryšio nuotolis: iki 30 m patalpose, iki 100 m lauke
• Darbinė temperatūra: nuo -20 °C iki +50 °C, apsaugos klasė IP20
• Suderinamumas: Eltako belaidžiai vykdikliai/jutikliai ir 14 serijos magistralės komponentai

Kam tinka

• Pastatų automatikos integratoriams, diegiantiems belaidžius jungiklius ir jutiklius esamoje Eltako magistralės infrastruktūroje
• Elektrikams, norintiems praplėsti belaidžio ryšio aprėptį dideliuose namuose ar biuruose naudojant kartotuvo režimą
• Projektuotojams, centralizuotai valdantiems iki 128 belaidžių įrenginių vienoje DIN bėgio spintoje
• Tiems, kurie stebi ir valdo apšvietimą, šildymą bei saugos sistemas iš centrinio valdiklio

Naudojimo patarimai

FWG14MS skirtas naudoti patalpose (IP20) ir reikalauja išorinio 12 V DC maitinimo iš RS485 magistralės, paprastai tiekiamo per FAM14. Termoplastinis korpusas užtikrina ilgaamžiškumą, o 18 mm plotis leidžia įrengti net ankštose skirstymo spintose. Norint pasiekti optimalų ryšį, tarpininką rekomenduojama montuoti centraliai belaidžių įrenginių atžvilgiu ir vengti metalinių kliūčių.

Patarimas: prieš montuodami įsitikinkite, kad magistralėje yra pakankama 12 V DC įtampa ir srovė (ne daugiau kaip 20 mA vienam moduliui). Jei belaidžio ryšio signalas silpnas, įjunkite kartotuvo režimą arba perkelkite tarpininką į labiau centrinę padėtį. Konfigūruodami per PCT14, reguliariai tikrinkite filtrų nustatymus, kad išvengtumėte nereikalingų telegramų ir išlaikytumėte magistralės našumą.
