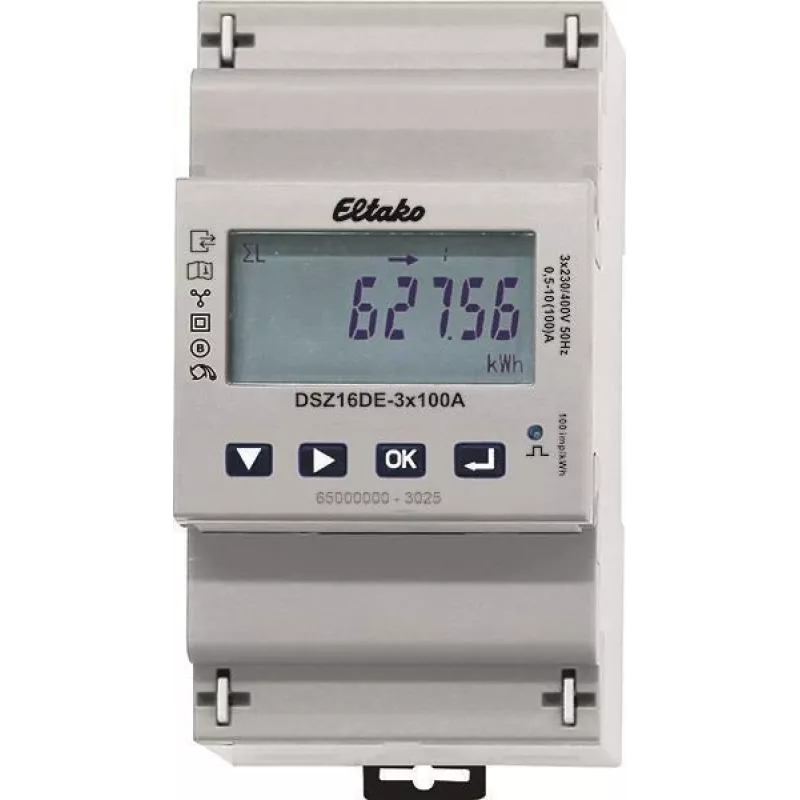

Eltako DSZ16DE-3x100A trifazis energijos skaitiklis, tiesioginis matavimas, nekalibruotas, 100 A

Kai komerciniame objekte reikia stebėti elektros suvartojimą trifazėse grandinėse, bet nereikia MID kalibruoto skaitiklio teisiniam atsiskaitymui, inžinierius susiduria su iššūkiu rasti patikimą ir ekonomišką sprendimą. Eltako DSZ16DE-3x100A yra tiesioginio matavimo trifazis energijos skaitiklis, montuojamas ant DIN bėgelio, su aiškiu LCD ekranu, rodančiu aktyviąją energiją (kWh). Maksimali srovė 100 A ir vardinė įtampa 3x230/400 V AC užtikrina tipinių sub-matavimo užduočių atlikimą skirstomuosiuose skyduose, dirbtuvėse ar serverinėse. S0 impulso išėjimas leidžia nuotolinį duomenų registravimą, o foninis apšvietimas garantuoja rodmenų įskaitomumą net tamsiuose elektros spintose.

Pagrindinės specifikacijos

• Skaitiklio tipas: trifazis energijos skaitiklis, tiesioginis matavimas
• Maksimali srovė (Imax): 100 A
• Vardinė srovė (In): 10 A
• Vardinė įtampa: 3x230/400 V AC, 50/60 Hz
• Tikslumo klasė: B (aktyvioji energija), nekalibruotas (ne MID)
• Ekranas: LCD su foniniu apšvietimu, 7 skaitmenys (6+1 kWh)
• Impulsų išėjimas: S0 sąsaja, 1000 impulsų/kWh
• Montavimas: DIN bėgelis, 4 moduliai
• Savasis suvartojimas: < 0,5 W / < 8 VA fazei
• Darbinė temperatūra: nuo -25°C iki +55°C
• Apsaugos klasė: IP20
• Jungimas: 4 laidų, vieno tarifo

Kodėl verta rinktis

Šis skaitiklis siūlo ekonomišką sprendimą energijos stebėjimui trifazėse instaliacijose, kai teisinis kalibravimas nėra būtinas. Tiesioginis matavimas iki 100 A pašalina poreikį išoriniams srovės transformatoriams, supaprastindamas montavimą. S0 impulso išėjimas lengvai integruojamas į pastatų valdymo sistemas ar duomenų registratorius, o foninis ekranas suteikia greitą prieigą prie suvartojimo duomenų.

Idealiai tinka

• Sub-matavimui komerciniuose ir pramoniniuose pastatuose
• Atskirų mašinų ar padalinių energijos suvartojimo stebėjimui
• Integracijai į energijos valdymo sistemas per S0 impulsus
• Modernizavimo projektams, kai reikia paprasto ir patikimo kWh skaitiklio

Svarbu žinoti

DSZ16DE-3x100A yra nekalibruotas, todėl nėra skirtas atsiskaitymams, kuriems taikoma teisinė metrologija. Jis sukurtas vidiniam energijos stebėjimui ir sąnaudų paskirstymui. Montavimui reikia 4 modulių DIN bėgelio vietos ir standartinio trifazio jungimo. Skaitiklis veikia vienu tarifu ir nepalaiko kelių tarifų funkcijų.
