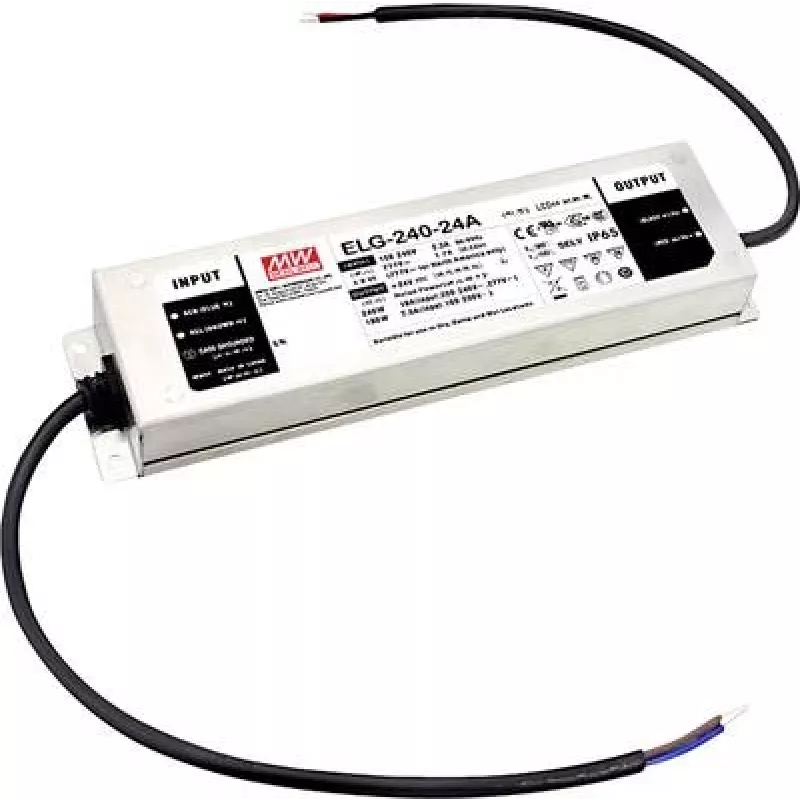

LED tvarkyklė MEAN WELL ELG-240-24DA-3Y

MEAN WELL ELG-240-24DA-3Y yra AC-DC vienos išvesties LED tvarkyklė, veikianti tiek pastovios įtampos, tiek pastovios srovės (CV+CC) režimu su aktyviu galios faktoriaus korektoriumi (PFC). Ji tiekia 24 VDC iki 10 A (240 W) galią iš plataus kintamosios srovės įėjimo diapazono (100–305 VAC) ir palaiko DALI reguliavimo valdymą. Įrenginys turi trijų laidų įėjimą ir kabelinę išvestį, skirtas montuoti patalpose, kuriose tinka IP20 apsaugos klasė.

Privalumai

Tvarkyklė užtikrina stabilią 24 V išvestį su maksimalia 10 A srove ir palaiko tiek pastovios įtampos, tiek pastovios srovės režimus, leidžiančius lanksčiai projektuoti LED sistemas. Įmontuotas aktyvus galios faktoriaus korektorius pagerina suderinamumą su tinklu ir sumažina harmoninius iškraipymus. DALI reguliavimo valdymas leidžia integruoti į skaitmenines apšvietimo valdymo sistemas. Kompaktiški matmenys (71 × 244 × 37,5 mm) ir kabelinė išvestis supaprastina montavimą šviestuvuose ir valdymo spintose.

Tinka

• LED linijiniams šviestuvams ir juostiniam apšvietimui, reikalaujančiam 24 VDC
• Patalpų komerciniams ir architektūriniams apšvietimo projektams
• Apšvietimo sistemoms, valdomoms per DALI tinklus
• Modernizavimo projektams, kuriems reikia kompaktiškų tvarkyklių

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: ELG-240-24DA-3Y
• Išėjimas: 24 VDC, 10 A, 240 W
• Įėjimo įtampa: 100–305 VAC
• Reguliavimas: DALI valdymas
• Apsauga / klasė: IP20 (patalpoms)
• Matmenys: 71 × 244 × 37,5 mm
• MPN: ELG-240-24DA-3Y; EAN: 4021087037914

Kaip naudoti

Prijunkite tvarkyklę prie kintamosios srovės tinklo naudodami trijų laidų įėjimą, laikydamiesi vietinių elektros instaliacijos taisyklių ir laidų schemų. Prijunkite 24 VDC išvesties kabelį prie LED apkrovos, stebėdami poliškumą ir užtikrindami, kad bendra LED srovė neviršytų 10 A. Integruokite DALI valdymo laidus pagal DALI sistemos gaires, kad būtų galima reguliuoti ir centralizuotai valdyti. Montuokite tvarkyklę sausoje, vėdinamoje patalpoje, atitinkančioje IP20 apsaugos klasę.

Rekomendacijos

Nemontuokite lauke ar vietose, veikiamose vandens; laikykitės nurodyto įėjimo įtampos diapazono ir neviršykite vardinės išėjimo srovės. Vadovaukitės MEAN WELL laidų sujungimo ir saugos instrukcijomis bei užtikrinkite pakankamą vėdinimą aplink tvarkyklę, kad būtų užtikrintas patikimas veikimas.
