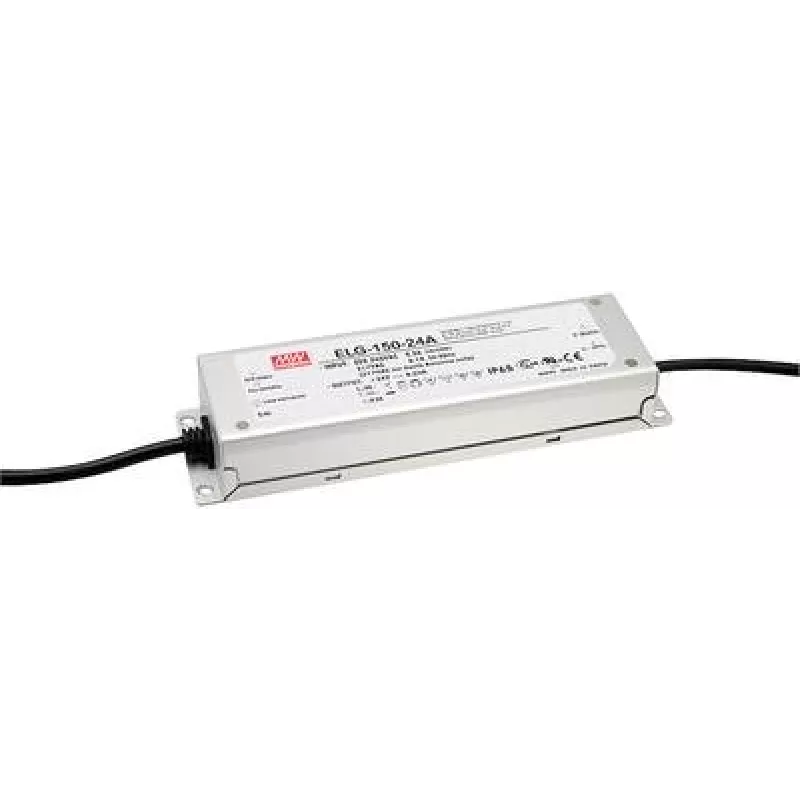

LED tvarkyklė MEAN WELL ELG-150-24-3Y 150 W IP20

MEAN WELL ELG-150-24-3Y yra kintamosios srovės į nuolatinę srovę LED tvarkyklė, sujungianti pastovios srovės ir pastovios įtampos (CC+CV) reguliavimą su aktyviu galios faktoriaus korektoriumi (PFC). Ji priima trifazę kintamosios srovės įvestį ir tiekia fiksuotą 24 V nuolatinės srovės išėjimą iki 6,25 A, užtikrindama maksimalią 150 W išėjimo galią. Įrenginys turi IP20 apsaugos klasę ir kabelinį išėjimą, skirtą naudoti patalpose, kai reikalinga stabili 24 V maitinimo įtampa LED apšvietimui.

Privalumai

Ši LED tvarkyklė veikia CC+CV režimu su įmontuotu galios faktoriaus korektoriumi, užtikrinančiu geresnį suderinamumą su elektros tinklu ir stabilų išėjimą. Fiksuota 24 V išėjimo įtampa ir 6,25 A srovės ribojimas supaprastina sistemų projektavimą 24 V LED moduliams. Kompaktiški matmenys leidžia lengvai montuoti patalpų šviestuvuose ir elektros skydinėse.

Tinka

• Vidinėms LED juostoms ir 24 V LED moduliams
• Komerciniams ir gyvenamiesiems apšvietimo šviestuvams
• LED atnaujinimo projektams ir pastovios įtampos/srovės taikymams

Pagrindinės specifikacijos

• Išėjimo įtampa: 24 V DC
• Išėjimo srovė: 6,25 A (fiksuotas CC ribojimas)
• Išėjimo galia: 150 W
• Įėjimo įtampos diapazonas: 100–305 V AC
• Įėjimas: trifazis AC su PFC
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Išėjimo tipas: kabelinis išėjimas

Kaip naudoti

Pritvirtinkite ELG-150-24-3Y sausoje, vėdinamoje patalpoje ir prijunkite trifazę kintamosios srovės įvestį pagal vietinius elektros reikalavimus. Prijunkite 24 V nuolatinės srovės kabelinį išėjimą prie LED apkrovos, užtikrindami teisingą poliškumą ir kad bendra LED srovė neviršytų 6,25 A. Palikite pakankamai vietos ventiliacijai ir venkite montavimo šalia šilumos šaltinių. Laikykitės MEAN WELL laidų ir saugos instrukcijų, pateiktų su įrenginiu.

Rekomendacijos

Naudokite šią tvarkyklę su 24 V LED moduliais ar juostomis, kurių bendra srovė neviršija 6,25 A; užtikrinkite, kad montavimas būtų patalpose (IP20) ir atitiktų vietinius elektros bei saugos standartus.
