Vandens blokas EK Water Blocks Acetal Nickel Black 41mm

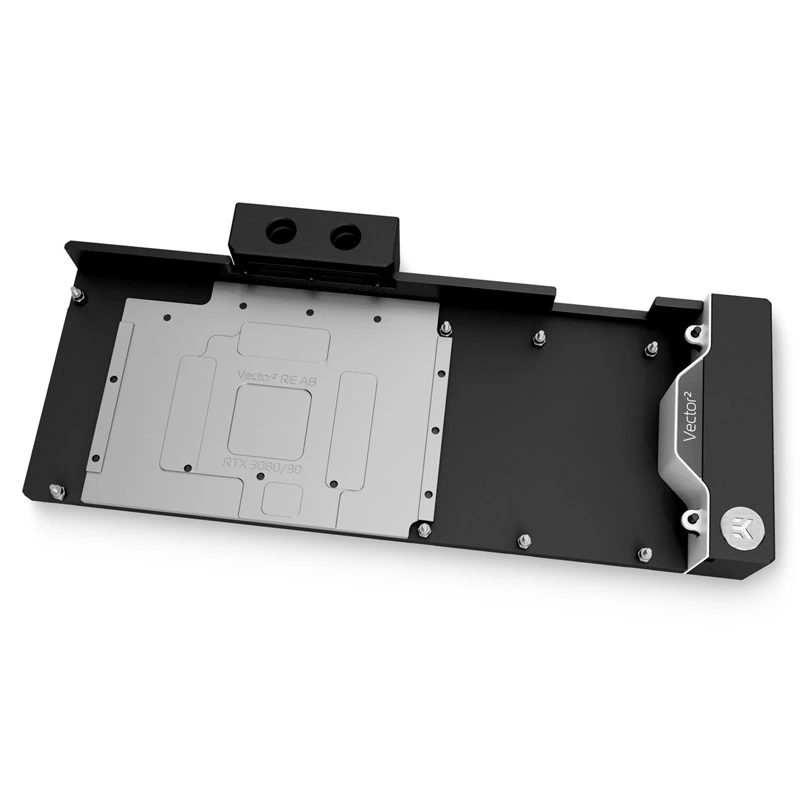

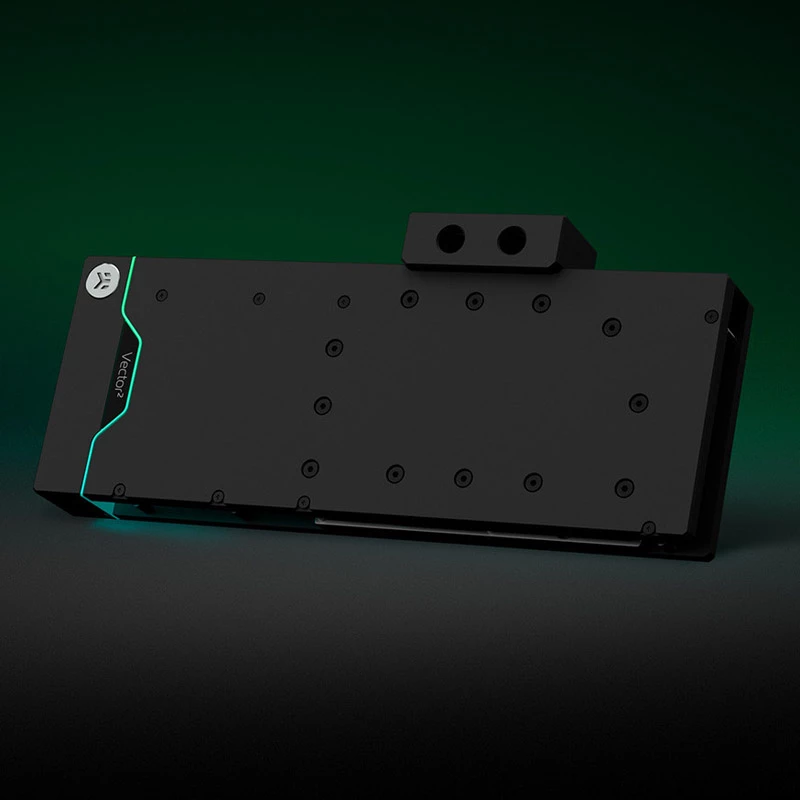

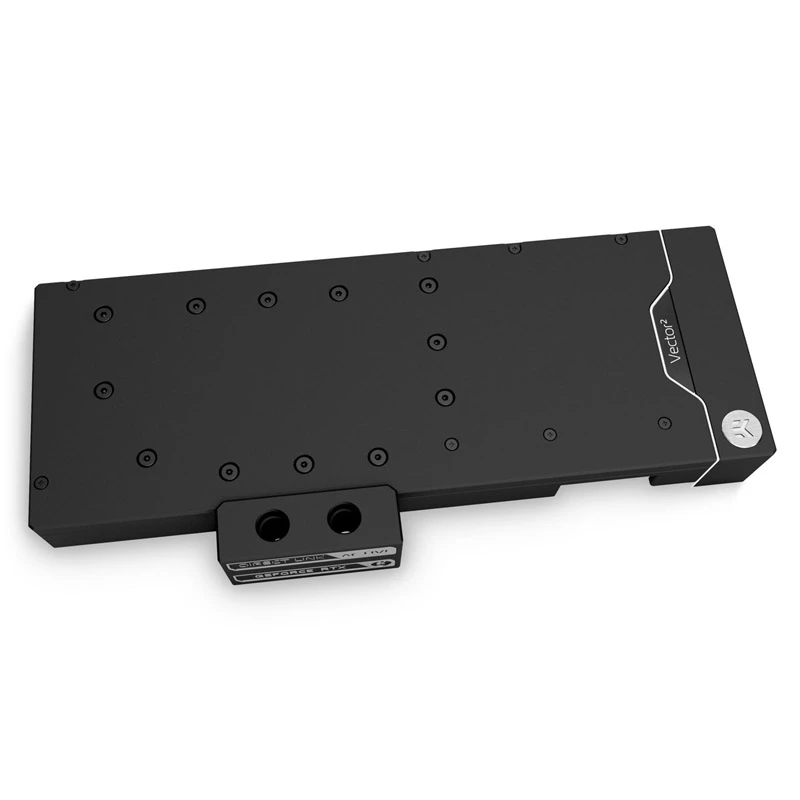

EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate – tai aktyvus galinis aušinimo blokas, skirtas dvipusiam GPU aušinimui. Jis integruoja specialų terminalą, kuris pakeičia standartinį Vector² vandens bloko terminalą ir sujungia vandens bloką su aktyviu galiniu bloku į vieną sandarų mazgą. Tokia konstrukcija reikalauja tik vienos įleidimo ir vienos išleidimo angos, sumažindama vamzdelių kiekį ir vizualinę netvarką, o GPU atsiduria tarp dviejų blokų, užtikrinant geresnį aušinimo efektyvumą. Ši linija apima „iF Design Awards 2022“ pripažintus dizaino ir inžinerinius sprendimus.

Privalumai

Aktyvus galinis blokas naudoja „Direct Link“ srauto sprendimą su standartiniu 4 prievadų terminalu, palaikančiu nuoseklias ir lygiagrečias jungtis iš gretimų ar priešingų pusių. Apdirbtas žalvario įdėklas įstrižai sujungia vandens bloką su aktyviu galiniu bloku acetaliniame terminale, supaprastindamas integraciją su paskirstymo plokštėmis ar vertikaliais GPU laikikliais. Terminalo varžtai paslėpti po magnetiniais dangteliais, išlaikant švarią išvaizdą ir leidžiant pasukti prekės ženklą, kai GPU apverstas. Pagrindas pagamintas CNC frezuoto nikeliuoto elektrolitinio vario, o viršus – iš patvaraus juodo acetato, su juodu anoduotu aliuminio šoniniu dangteliu, visiškai uždengiančiu PCB.

Tinka

• Aukšto našumo GPU aušinimui pasirinktiniuose skysčiu aušinamuose kompiuteriuose
• Sistemoms, naudojančioms EK Vector² vandens blokus dvipusiam aušinimui
• Konfigūracijoms su paskirstymo plokštėmis ar vertikaliais GPU laikikliais, kuriems reikalingas kompaktiškas terminalas

Pagrindinės specifikacijos

• Gamintojas: EK Water Blocks
• Modelis: EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate
• Suderinamumas: NVIDIA RTX 3080 / RTX 3090 (Vector² XC3 variantas)
• Medžiagos: Nikeliuotas elektrolitinis varis (pagrindas), juodas acetalas (viršus), apdirbtas žalvaris (įdėklas), juodas anoduotas aliuminis (šoninis dangtelis)
• Jungtys: 4 prievadų Direct Link terminalas, palaikantis nuoseklias ir lygiagrečias konfigūracijas
• Dizainas: Paslėpti magnetiniai terminalo dangteliai, CNC frezuota konstrukcija
• Matmenys: 41 mm aukštis

Naudojimas

Pakeiskite standartinį suderinamo EK Vector² vandens bloko terminalą pateiktu terminalu, kad sujungtumėte vandens bloką ir aktyvų galinį bloką į vieną mazgą. Sumontuokite kombinuotą mazgą ant GPU pagal EK montavimo instrukcijas, prijunkite įleidimo ir išleidimo angas prie savo kontūro naudodami 4 prievadų terminalą nuoseklia arba lygiagrečia konfigūracija, ir uždėkite magnetinius dangtelius ant terminalo varžtų. Prieš įjungiant sistemą, įsitikinkite, kad jungtys ir vamzdeliai yra tinkamai priveržti, o kontūras išbandytas slėgiu.

Rekomendacijos

Naudokite koroziją slopinantį aušinimo skystį, suderinamą su nikeliuotu variu ir acetaliniais komponentais, laikykitės EK oficialios montavimo instrukcijos, ir patikrinkite suderinamumą su savo GPU modeliu (Vector² XC3 variantas RTX 3080/3090). Reguliariai tikrinkite jungtis ir aušinimo skysčio būklę, kad išlaikytumėte optimalų aušinimo našumą.
