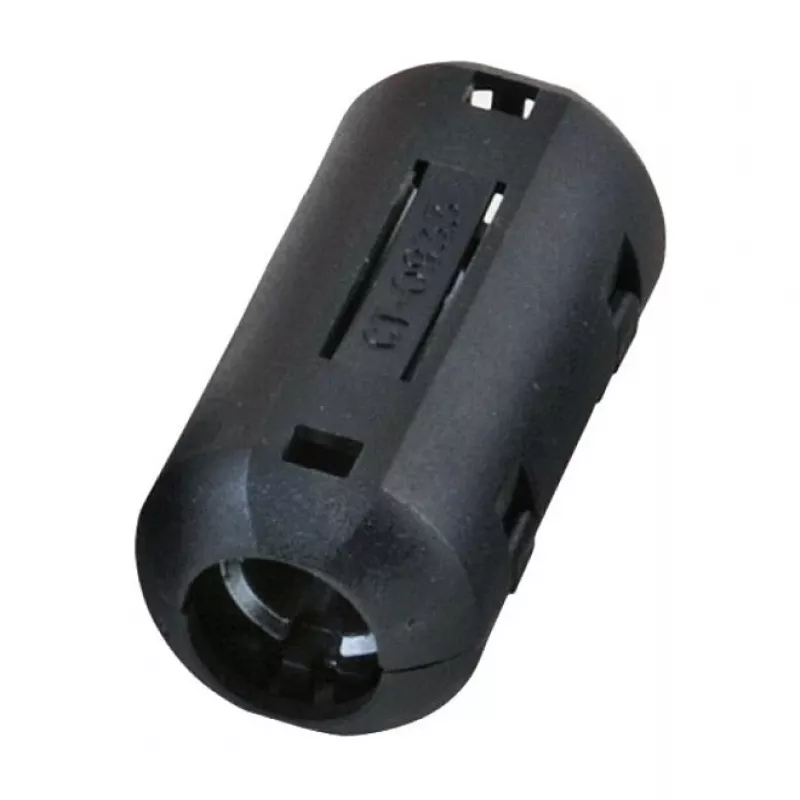

EFB-Elektronik Ferrite Ring Core 9,5mm Black Round

Triukšmas maitinimo ir signalo linijose gali kelti rimtų problemų jūsų įrangai – nuo nestabilaus veikimo iki visiško sistemos gedimo. EFB-Elektronik ferito žiedinė šerdis 9,5mm yra profesionalus sprendimas, užtikrinantis patikimą elektromagnetinių (EMI) ir radijo dažnių (RFI) trikdžių slopinimą.

Privalumai

Ši ferito šerdis pasižymi puikiomis varžos charakteristikomis: 100 omų esant 25 MHz ir 150 omų esant 100 MHz, efektyviai slopindama aukšto dažnio trikdžius. Kompaktiškas 9,5 mm išorinis skersmuo leidžia lengvai integruoti į įvairius kabelių mazgus ir elektroninius prietaisus. Pagaminta iš 4C65 ferito medžiagos, atitinka RoHS reikalavimus, užtikrina ilgaamžiškumą ir aplinkosauginį saugumą.

Kam tinka

• EMI/RFI slopinimui maitinimo ir signalo kabeliuose
• Elektroninių grandinių projektavimui ir prototipų gamybai
• Garso, vaizdo ir duomenų perdavimo įrangai
• Pramoninei ir vartotojų elektronikai

Pagrindinės specifikacijos

• Gaminio tipas: Ferito žiedinė šerdis
• Medžiaga: Feritas (4C65)
• Geometrija: Toroidinė
• Išorinis skersmuo: 9,5 mm
• Vidinis skersmuo: 5,0 mm
• Aukštis: 3,0 mm
• Spalva: Juoda
• Forma: Apvali
• Varža @ 25 MHz: 100 omų
• Varža @ 100 MHz: 150 omų
• Pagrindinė paskirtis: EMI/RFI slopinimas
• Atitinka RoHS: Taip
• Montavimo būdas: Kabelio pravedimas
• Gamintojas: EFB Elektronik

Rekomendacijos

Norėdami pasiekti geriausią trikdžių slopinimą, ferito šerdį montuokite kuo arčiau triukšmo šaltinio. Kelis kartus apvijus kabelį aplink šerdį, varža padidėja. Tinka kabeliams iki 5 mm skersmens.
