Tinklo medijos keitiklis EFB Elektronik EL025V2

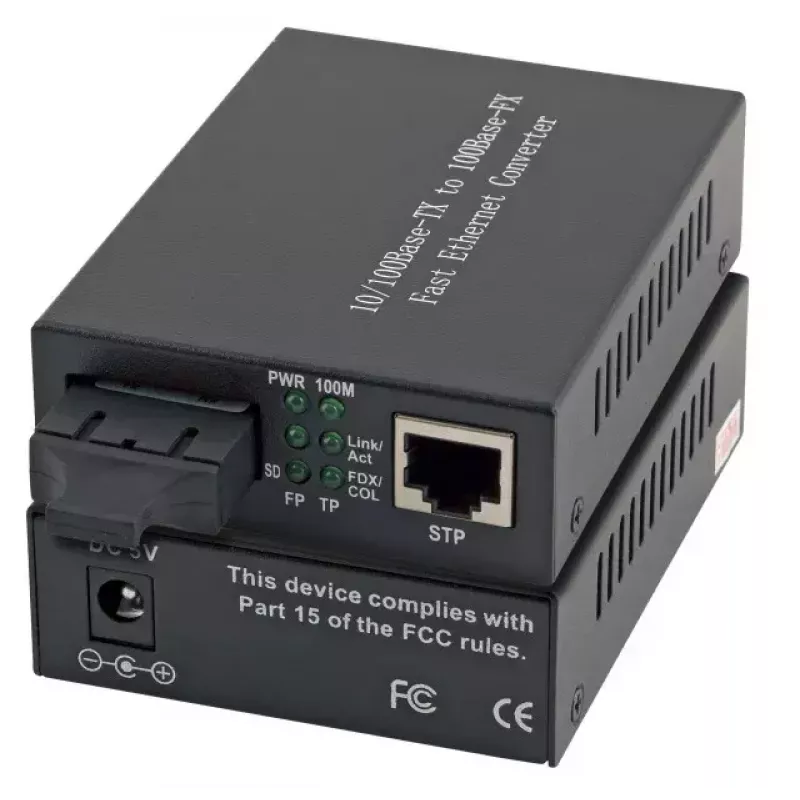

EFB Elektronik EL025V2 – kompaktiškas tinklo medijos keitiklis, skirtas sujungti varinį Ethernet ir vienmodį šviesolaidį tinklą Fast Ethernet sparta. Tai idealus sprendimas, kai reikia patikimai išplėsti esamą 10/100 Mbit/s Ethernet ryšį šviesolaidžiu iki 10 km atstumu. Įrenginys turi vieną RJ-45 prievadą ir vieną SC tipo šviesolaidžio prievadą, veikiantį 1310 nm bangos ilgiu. Metalinis korpusas užtikrina mechaninį atsparumą ir stabilų darbą stelažuose, spintose ar ant sienos.

Privalumai

Šis keitiklis leidžia lengvai praplėsti tinklo segmentus dideliais atstumais, išlaikant Fast Ethernet našumą. Vieno šviesolaidžio ir vieno Ethernet prievado konfigūracija supaprastina integraciją su standartine tinklo įranga. Metalinis korpusas padidina ilgaamžiškumą ir šilumos išsklaidymą, sumažindamas fizinių pažeidimų riziką atšiauriomis sąlygomis. Palaikomas vienmodis šviesolaidis ir SC jungtys užtikrina suderinamumą su įprastomis telekomunikacijų ir miestelio magistralinėmis kabelių sistemomis.

Tinka

• Vietinių tinklų plėtimui tarp pastatų ar per miestelio teritoriją
• Nuotolinių tinklo įrenginių, tokių kaip komutatoriai, maršrutizatoriai ar vaizdo stebėjimo sistemos, prijungimui
• Šviesolaidžio jungčių integravimui į esamą Fast Ethernet infrastruktūrą
• Aplinkoms, kuriose reikalingas tvirtas metalinis korpusas

Pagrindinės techninės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN prievadas: 1 × RJ-45
• Šviesolaidžio prievadai: 1 × SC (vienmodis)
• Palaikomas šviesolaidžio bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas šviesolaidžiu: iki 10 000 m
• Korpusas: metalinis, padidinto patvarumo

Kaip naudoti

Įstatykite EL025V2 ant stabilaus paviršiaus arba spintoje ir prijunkite varinį tinklo įrenginį prie RJ-45 prievado naudodami standartinį Ethernet kabelį. Užbaikite vienmodį šviesolaidžio kabelį SC jungtimi ir įjunkite į šviesolaidžio prievadą. Įsitikinkite, kad šviesolaidžio poliškumas yra teisingas, ir prireikus naudokite tinkamus šviesolaidžio adapterinius kabelius arba pyneles. Maitinkite įrenginį pagal pateikto maitinimo adapterio specifikacijas ir patikrinkite ryšio / veiklos LED indikatorius, kad įsitikintumėte, jog ryšys užmegztas. Jei reikia, sukonfigūruokite prijungtus tinklo įrenginius dirbti Fast Ethernet sparta arba leiskite automatinį derėjimą, jei jis palaikomas.

Rekomendacijos

Statykite keitiklį vėdinamoje vietoje, atokiau nuo dulkių ir drėgmės. Ilgiems šviesolaidžio ruožams naudokite sertifikuotą vienmodį šviesolaidį ir patikrinkite ryšį atitinkamais optiniais įrankiais, kad įvertintumėte signalo slopinimą ir tęstinumą. Jei reikia fiksuotos spartos, sureguliuokite prijungtų įrenginių ryšio greitį į 100 Mbit/s. Reguliariai tikrinkite šviesolaidžio jungtis dėl užterštumo ir valykite jas tinkamomis valymo priemonėmis, kad išlaikytumėte optimalų veikimą.
